6
Панель управления
Инструкция по эксплуатации Loganova EN140 - Оставляем за собой право на изменения!
55
6.9.3 Ручной уровень «Регулирующий клапан
температуры ПЛ»
На этом экране можно вручную регулировать
клапан регулирования температуры подающей
линии с целью тестирования.
Подробное описание регулирования температуры
подающей линии приведено в главе 6.6 на стр. 40.

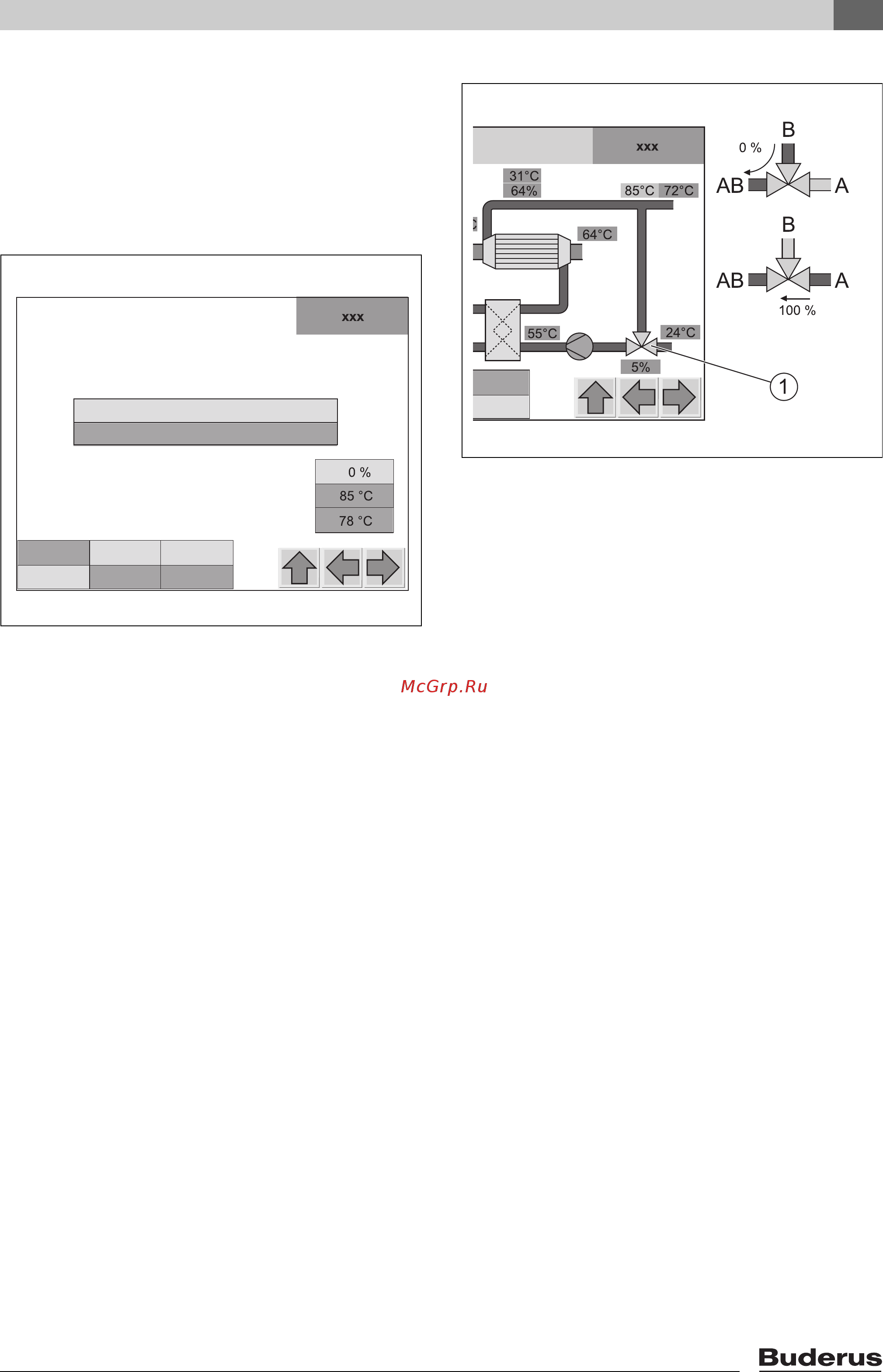

Рис. 52 Ручной уровень «Регулирующий клапан
температуры ПЛ»
Чтобы вручную регулировать клапан, нужно
сначала нажать на поле «Клапан ручная
регулировка».
Фон поля меняется с серого на зелёный.
На экране ручного уровня «Регулирующий клапан
температуры ПЛ» показаны также фактическая
температура подающей и обратной линии.
Теперь можно ввести в розовое поле значение от 0
до 100 % процентов.
При положении клапана 0 % проход A-AB закрыт,
а проход B-AB открыт, т. е. горячая вода из
подающей линии полностью идёт в обратную
линию. Такого состояния невозможно достичь,
поскольку положение клапана ограничено 20 %.
При положении клапана 100 % проход A-AB
открыт, а проход B-AB закрыт, т. е. горячая вода
из подающей линии не подмешивается в обратную
линию (в обратную линию поступает вода только
из отопительной системы).
Рис. 53 Потоки через трёхходовой клапан
1 Трёхходовой клапан
При выходе с экрана ручного уровня
«Регулирующий клапан температуры ПЛ»
автоматически заканчивается ручной режим.
6 720 647 266-25.1TL
Руч. уровень темп. ПЛ
регул. клапан:
Ручной выбор действует до тех пор,
пока показано это изображение
Ввод ручной регулировки клапана
Фактическая температура под. линии
Фактическая температура обр. линии
Клапан в полож. руч. регулировки:
Регулир. клапана ВКЛ
Ручной
Старт
Сеть вкл.
Сеть выкл.
Стоп
Авто
6 720 647 266-17.1T
L
Сниж. мощн.
рег. нуля
Отраб.газы WT
Под.линия
Обр.
линия
н
ы
илятор
С
еть вкл.
С
еть выкл.
