Для постоянного контроля температуры воды на входе в установку, с целью недопущения ее падения
ниже 30 °С при установившемся режиме работы, необходимо установить 3-ходовой клапан с
термодатчиком.

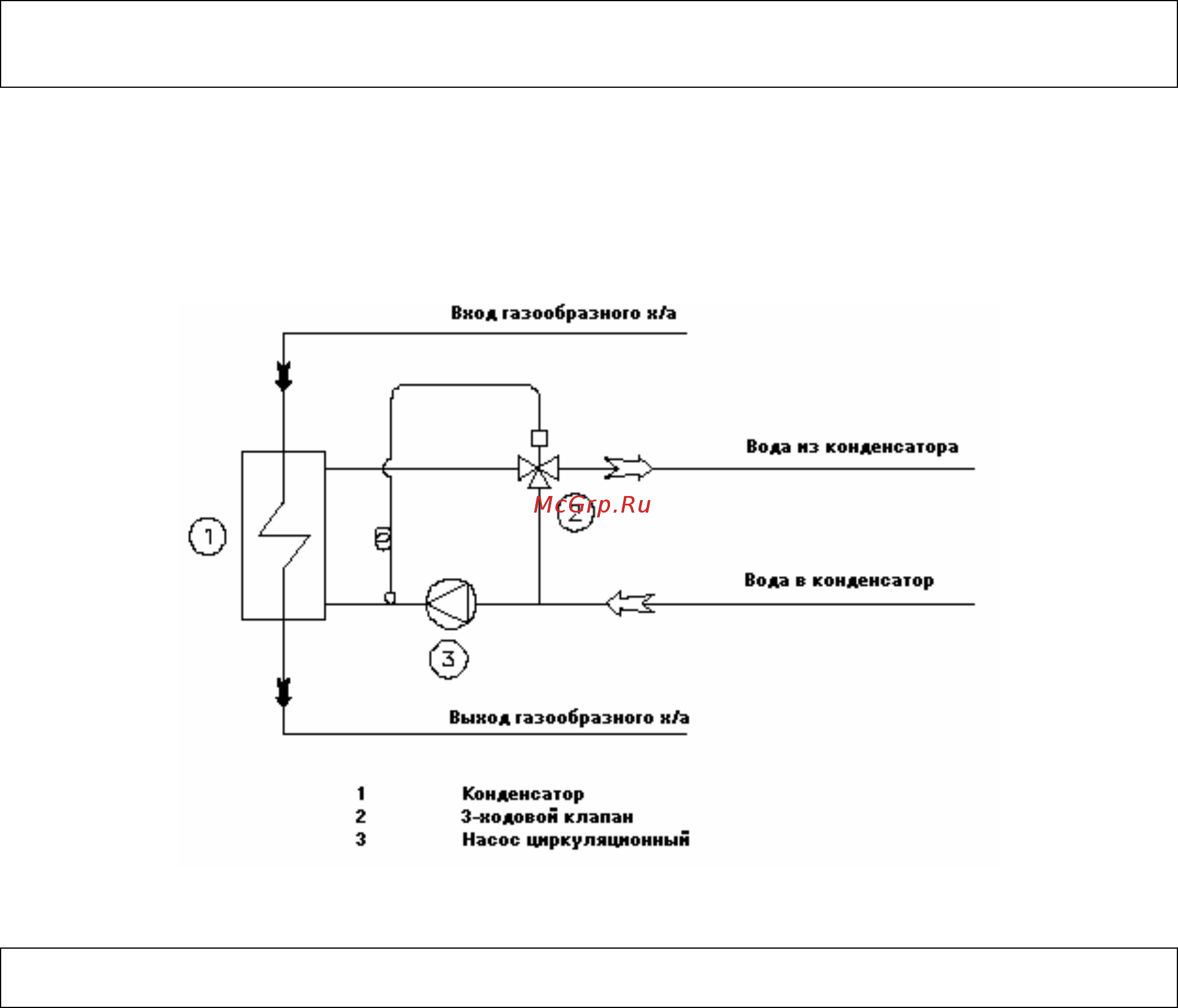

СХЕМА С 3-ХОДОВЫМ КЛАПАНОМ
Альтернативно, для гарантированного поддержания средней температуры конденсации не менее 40
°С следует установить регулятор давления конденсации в каждый контур
СХЕМА С РЕГУЛЯТОРОМ ДАВЛЕНИЯ КОНДЕНСАЦИИ
35
