Подсоединение газовых pамп

На следующих схемах показаны компоненты, входящие в комплектацию горелки, и компоненты, поставляемые монтажником.

Схемы соответствуют нормам действующего законодательства.

ОБОЗНАЧЕНИЯ

Сборка газовой рампы

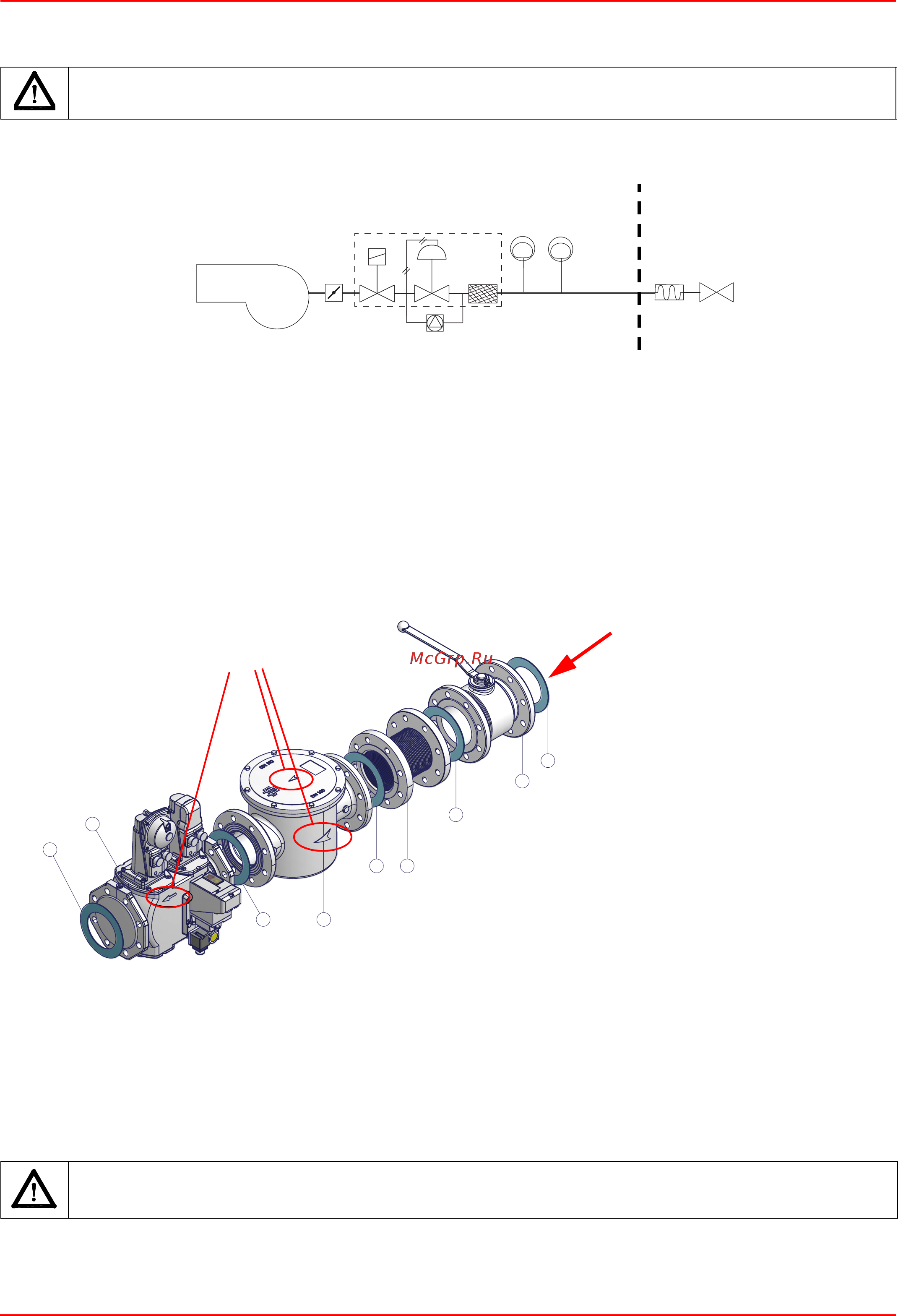

Рис. 5 - Пример газовой рампы

Для того, чтобы смонтировать газовую рампу, действовать следующим образом:

1) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа газа,

2) закрепить все компоненты винтами, следуя данным схемам и соблюдая нужное направление при монтаже каждого

элемента.

ПРИМЕЧАНИЕ: Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную по

ставку.

Ниже приводятся процедуры монтажа используемых клапанных групп.

- рампы резьбовые с Multibloc Dungs MB-DLE

ПРИМЕЧАНИЕ: ПЕРЕД ВЫПОЛНЕНИЕМ ПОДСОЕДИНЕНИЙ К РАСПРЕДЕЛИТЕЛЬНОЙ ГАЗОВОЙ СЕТИ

УБЕДИТЬСЯ В ТОМ, ЧТО РУЧНЫЕ КРАНЫ ОТСЕЧЕНИЯ ГАЗА ЗАКРЫТЫ.

Газовая рампа с группой клапанов MB-DLE со встроенным стабилизатором давления газа + блок контроля герметичности

VPS504

1 Горелка

2 Дроссельный клапан

3 Блок контроля герметичности (опция)

4 Реле максимального давления газа (опция)

5 Реле минимального давления газа

6 Газовый фильтр

7 Антивибрационная муфта

8 Ручной отсечной кран

9 Группа клапанов MB-DLE

ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 5, необходимо провести тестирование на

герметичность газового контура, согласно требований действующих нормативов.

ЗАВОД-ИЗГОТОВИТЕЛЬ

МОНТАЖНИК

21D

Обозначение

1A..1E Прокладка

2 Фильтр газовый

3 Группа газового клапана

4 Антивибрационная муфта

5 Ручной кран для отсечения газа

стрелки “направление” длямонтажа

Сеть подачи газа
