CIB UNIGAS - M039118NB
8

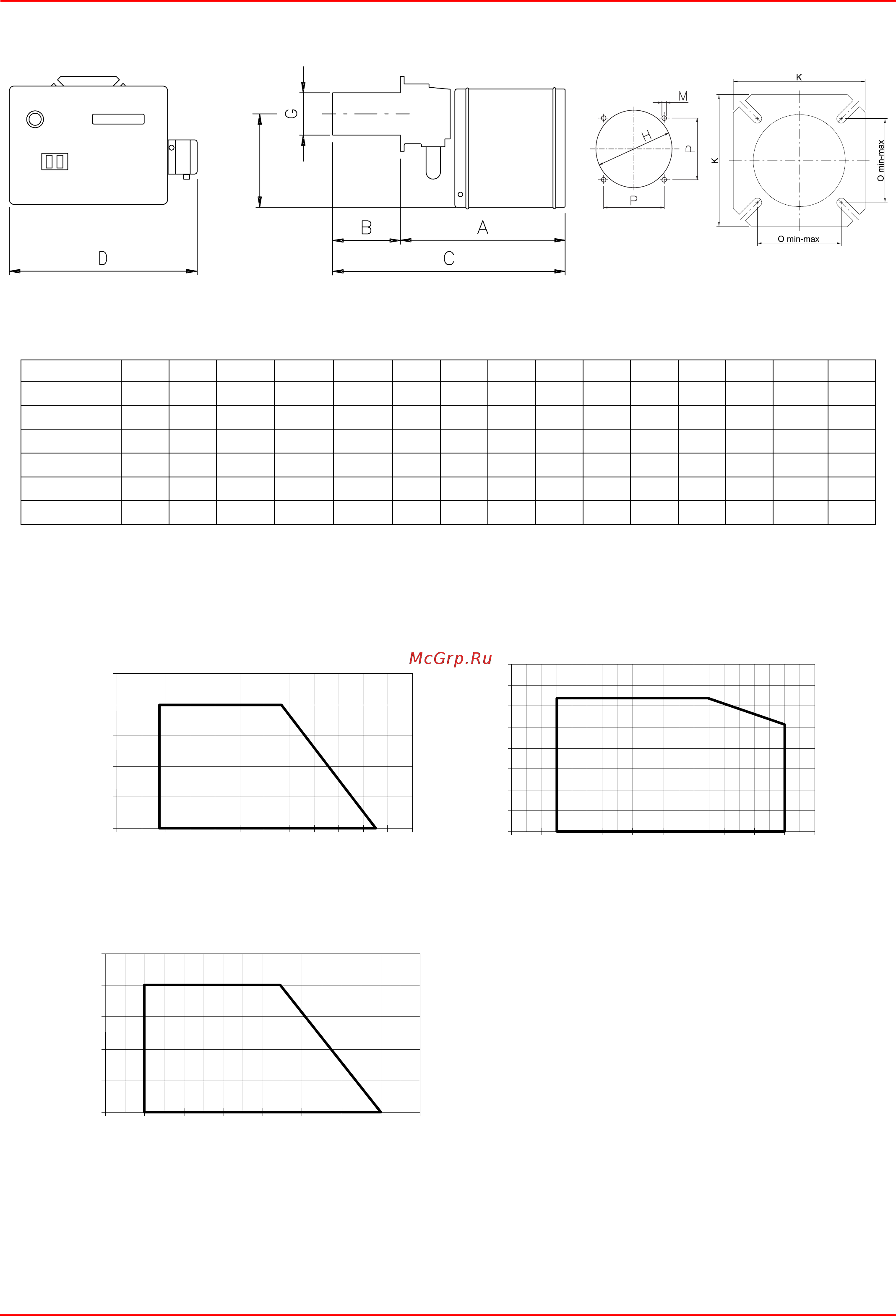

Габаpитные pазмеpы в мм.
Рабочие диапазоны
Для получения мощности в ккал/ч, умножьте значение в кВт на 860.
Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в
15°C.
A Bmin Bmax Cmin Cmax D E G H K L M Omin Omax P
HS5 (S)
320 0 61 320 381 400 230 80 98 162 190 M8 86 138 112
HS5 (L)
320 0 160 320 480 400 230 80 98 162 190 M8 86 138 112
HS10 (S)
350 159 159 509 509 430 255 108 133 162 210 M8 103 130 120
HS10 (L)
350 254 254 604 604 430 255 108 133 162 210 M8 103 130 120
HS18 (S)
350 177 177 527 527 430 255 126 133 162 210 M8 103 130 120
HS18 (L)
350 267 267 617 617 430 255 126 133 162 210 M8 103 130 120
ДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HS5
кВт
HS10
кВт
ДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
HS18
кВт
Амбразура Котла
L
0
0,5
1
1,5
2
2,5
28 32 36 40 44 48 52 56 60 64 68 72 76
0
0,5
1
1,5
2
2,5
3
3,5
4
50 60 70 80 90 100 110 120 130 140 150
0
1
2
3
4
5
60 80 100 120 140 160 180 200 220
Содержание
