MULTIBLOC МУЛЬТИБЛОК DUNGS MB-DLE 405..412

Монтаж

1.Установить фланец на трубе: использовать соответствующую применяемому газу оснастку

2. установить устройство MB-DLE и уделить особое внимание прокладкам O-Ring;

3. Затянуть винты А, B, C и D (Рис. 6 - Рис. 7), (Рис. 9), соблюдая дистанции монтажа (Рис. 9);

4. После монтажа проверить проверить герметичность и работу.

5. Демонтаж проводится в обратном порядке.

После монтажа газовой рампы выполнить электрические подсоединения ее ко

мпонентов: клапанной группы, реле давления и

блока контроля герметичности (опция).

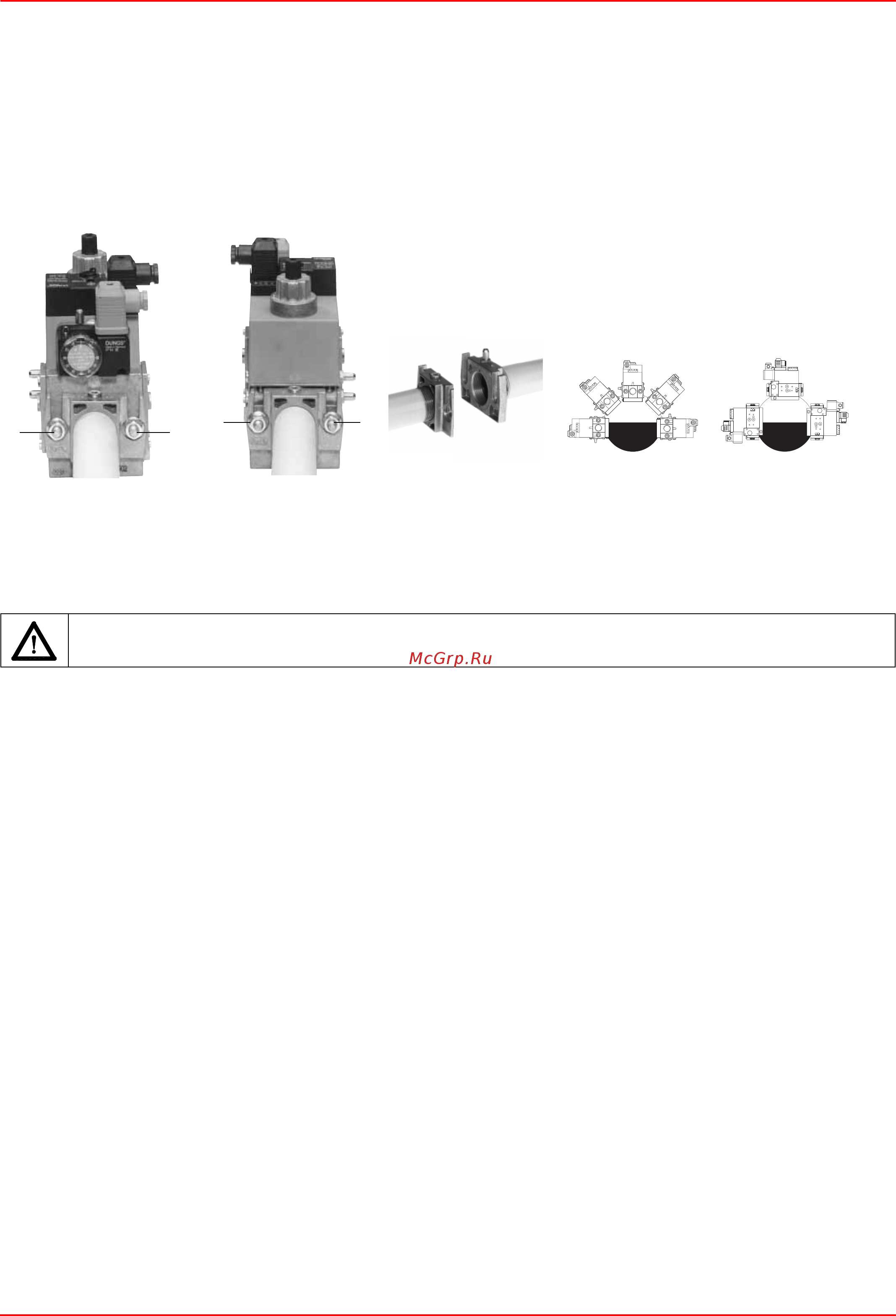

Рис. 6 Рис. 7 Рис. 8 Рис. 9

ВНИМАНИЕ: после монтажа газовой рампы , согласно схеме на Рис. 5, необходимо провести тестирование на

герметичность газового контура, согласно требований действующих нормативов.

ПОЗИЦИИ ПРИ МОНТАЖЕ
