16-2), чтобы снять значение давления газа на голове сгорания.
На основании дифференциального давления, снятого таким образом, можно вычислить значение максимального расхода
газа, используя при этом графики кривых соотношения “давление-расход” в голове сгорания, которые Вы найдете в
следующем параграфе. Имея значение давления газа в голове сгорания (указывается на ординате), можно определить
значение расхода в топке в Стм3/час ( ук
аз
ывается на абсциссе). Полученные данные должны использоваться для
регулирования расхода газа.
ПРИМЕЧАНИЕ: КРИВЫЕ ДАВЛЕНИЯ – РАСХОДА ГАЗА ОРИЕНТИРОВОЧНЫ; ДЛЯ ПРАВИЛЬНОЙ РЕГУЛИРОВКИ
РАСХОДА ГАЗА ОБРАТИТЕСЬ К ПОКАЗАНИЯМ СЧЁТЧИКА.

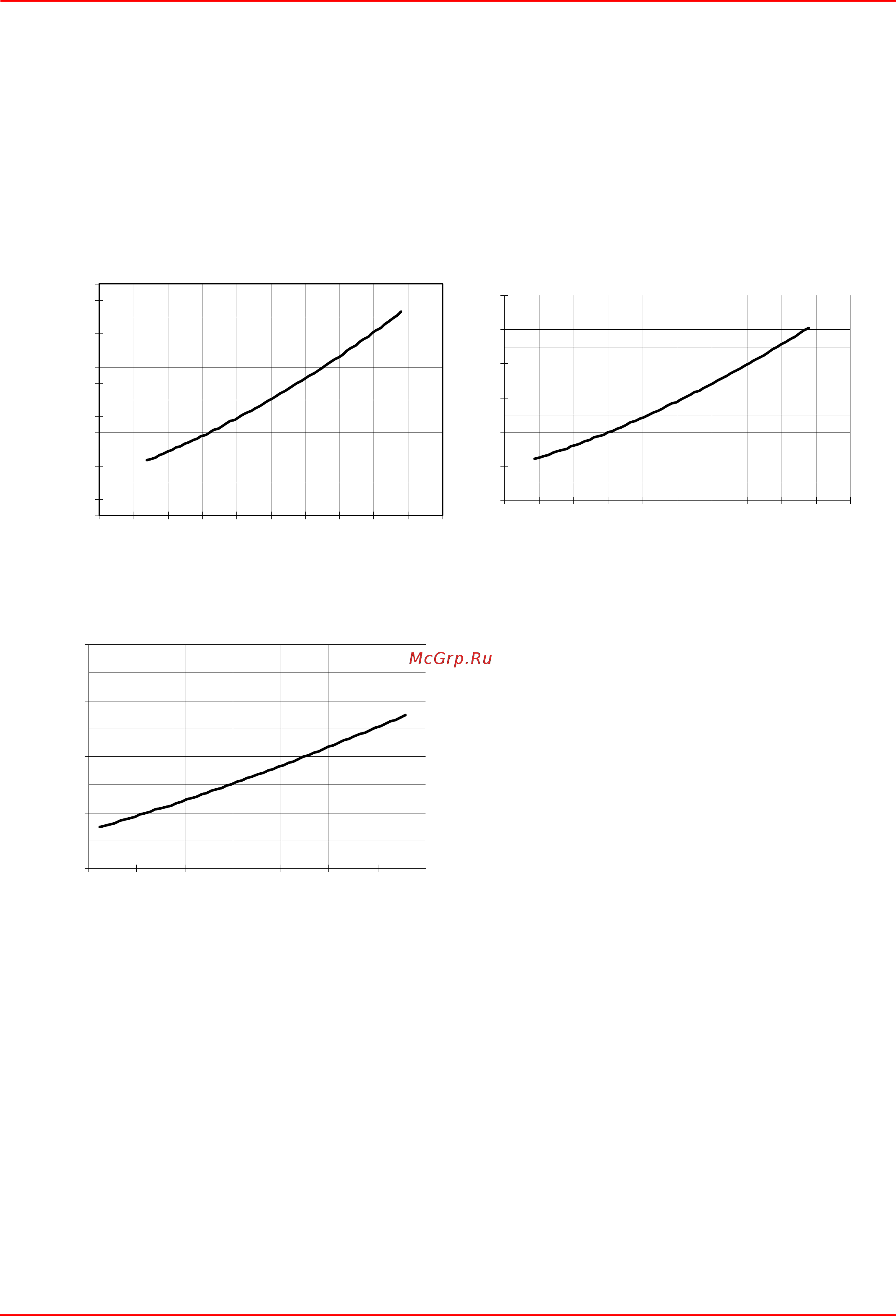

Кpивые соотношения давление газа в головке сгоpания - pасход газа
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ, мбар
HS5
РАСХОД ГАЗА Стм
3
/час
HS10
РАСХОД ГАЗА Стм
3
/час
ДАВЛЕНИЕ ГАЗА В ГОЛОВКЕ
СГОРАНИЯ, мбар
HS18
РАСХОД ГАЗА Стм
3
/час
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 8
0
1
2
3
4
5
6
6 7 8 9 10 11 12 13 14 15 16
0
2
4
6
8
8 10121416182022
