CIB UNIGAS - M039118NB
25
ОГРАНИЧЕНИЯ ПРИ ИСПОЛЬЗОВАНИИ
ГОРЕЛКА РАЗРАБОТАНА И ИЗГОТОВЛЕНА ДЛЯ РАБОТЫ НА ТЕПЛОГЕНЕРАТОРЕ (КОТЛЕ, ВОЗДУХОНАГРЕВАТЕЛЕ,
ПЕЧИ И Т.Д.) ТОЛЬКО ПРИ УСЛОВИИ ПРАВИЛЬНОГО ПОДСОЕДИНЕНИЯ, ИСПОЛЬЗОВАНИЕ В ДРУГИХ ЦЕЛЯХ МОЖЕТ
ПОСЛУЖИТЬ ИСТОЧНИКОМ ОПАСНОСТИ.
ПОЛЬЗОВАТЕЛЬ ДОЛЖЕН ОБЕСПЕЧИТЬ ПРАВИЛЬНЫЙ МОНТАЖ АППАРАТА, ПОРУЧИВ УСТАНОВКУ
КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ, А ВЫПОЛНЕНИЕ ПЕРВОГО ЗАПУСКА ГОРЕЛКИ - СЕРВИСНОМУ ЦЕНТРУ,
ИМЕЮЩЕМУ РАЗРЕШЕНИЕ ЗАВОДА-ИЗГОТОВИТЕЛЯ ГОРЕЛКИ.
ОСОБОЕ В
Н
ИМАНИЕ НЕОБХОДИМО УДЕЛИТЬ ЭЛЕКТРИЧЕСКИМ СОЕДИНЕНИЯМ С РЕГУЛИРОВОЧНЫМИ И
ПРЕДОХРАНИТЕЛЬНЫМИ ПРИСПОСОБЛЕНИЯМИ ТЕПЛОГЕНЕРАТОРА (РАБОЧИМИ И ПРЕДОХРАНИТЕЛЬНЫМИ
ТЕРМОСТАТАМИ И Т.Д.), КОТОРЫЕ ОБЕСПЕЧИВАЮТ ПРАВИЛЬНУЮ И БЕЗОПАСНУЮ РАБОТУ ГОРЕЛКИ.
НЕ ДОПУСКАЕТСЯ ВКЛЮЧЕНИЕ ГОРЕЛКИ ДО МОНТАЖА НА ТЕПЛОГЕНЕРАТОРЕ ИЛИ ПОСЛЕ ЕЁ ЧАСТИЧНОГО ИЛИ
ПОЛНОГО ДЕМОНТАЖА (ОТСОЕДИНЕНИЕ, ДАЖЕ ЧАСТИЧНОЕ, ЭЛЕКТРОПРОВОДОВ, ОТКРЫТИЕ ЛЮКА ГЕНЕРАТОРА,
ДЕМОНТАЖА ЧАСТЕЙ ГОРЕЛКИ).
НЕ ДОПУСКАЕТСЯ ОТКРЫ
ТИЕ И ДЕМОНТАЖ КАКОЙ-ЛИБО ЧАСТИ ГОРЕЛКИ.
ИСПОЛЬЗУЙТЕ ТОЛЬКО ГЛАВНЫЙ ВЫКЛЮЧАТЕЛЬ ("ON-OFF" (ВКЛ./ВЫКЛ.)), КОТОРЫЙ БЛАГОДАРЯ СВОЕЙ
ДОСТУПНОСТИ СЛУЖИТ ТАКЖЕ АВАРИЙНЫМ ВЫКЛЮЧАТЕЛЕМ, И, ПРИ НЕОБХОДИМОСТИ, ДЕБЛОКИРОВОЧНУЮ
КНОПКУ.
ПРИ ПОВТОРНОМ СРАБАТЫВАНИИ АВАРИЙНОЙ СИСТЕМЫ БЛОКИРОВКИ, НЕ НАСТАИВАЙТЕ НА ВКЛЮЧЕНИИ ЧЕРЕЗ
ДЕБЛОКИРОВОЧНУЮ КНОПКУ, А ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ ДЛЯ УСТРАНЕНИЯ
НЕПОЛАДКИ.
ВНИМАНИЕ: ВО ВРЕМЯ НОРМАЛЬНОЙ РАБОТЫ ЧА
СТИ Г
ОРЕЛКИ, РАСПОЛОЖЕННЫЕ РЯДОМ С ТЕПЛОГЕНЕРАТОРОМ
(СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ), НАГРЕВАЮТСЯ. НЕ ПРИКАСАЙТЕСЬ К НИМ ВО ИЗБЕЖАНИЕ ПОЛУЧЕНИЯ ОЖОГОВ.
ФУНКЦИОНИРОВАНИЕ

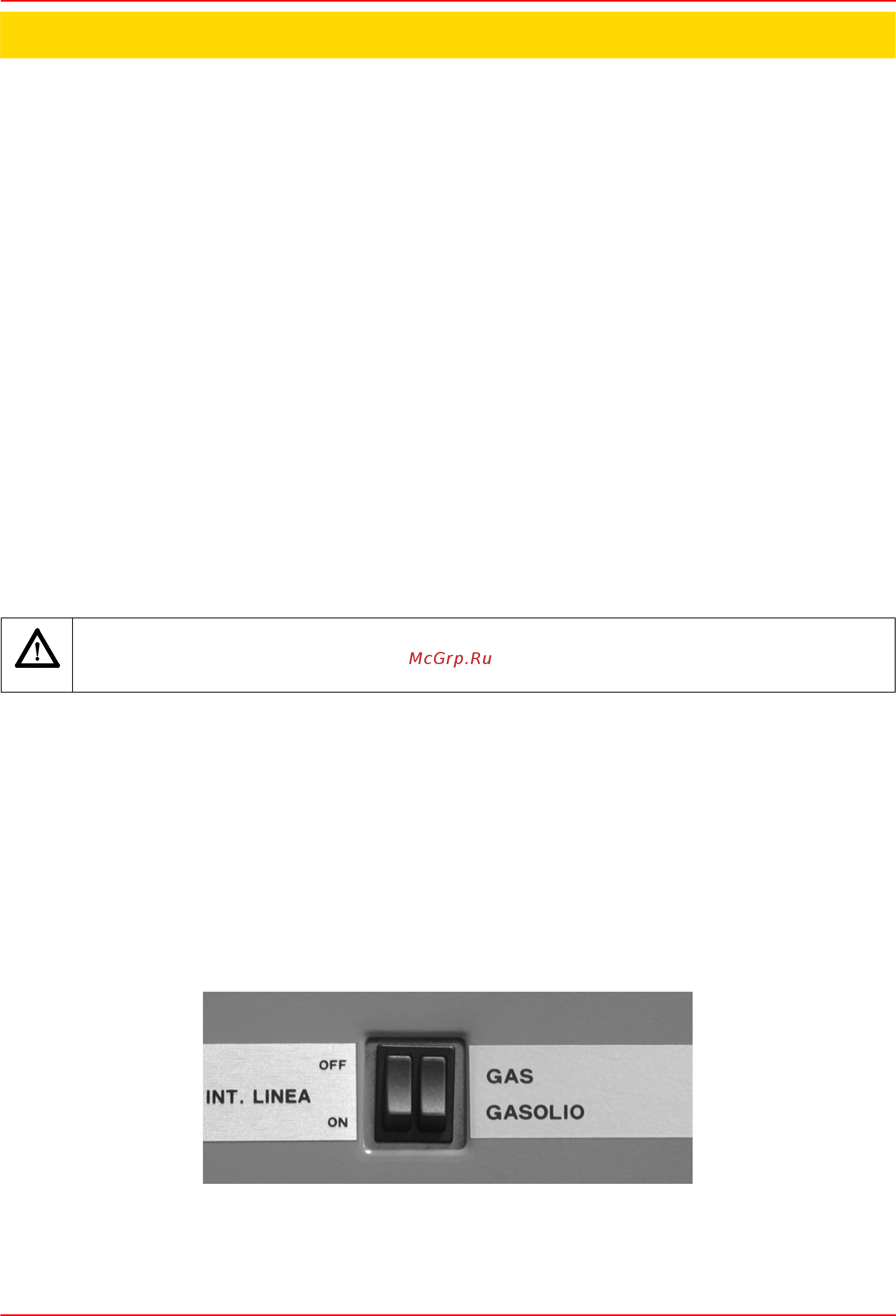

z Выбрать тип топлива с помощью соответствующего селекторного переключателя (B на Рис.46), расположенного на
кожухе горелки.
z Подать напряжение на горелку с помощью общего выключателя. (A на Рис.46).
z Убедиться, что электронный блок не заблокирован, при необходимости, разблокировать его, используя для этого кнопку
сброса блокировки, находящейся в отверстии на кожухе горелки.
z Убедиться, что серия термостатов (или реле давления дает разрешение на работу горелки.
z Начинается цикл запуска горелки: lэлектронный блок вводит в действие вентилятор горелки и, одновременно, включает в
действие запальный трансформатор.
z По завершении предварительной продувки, одновременно подается питание на электроклапан выбранного вида топлива
и включается запальный трансформатор горелки.
z Запальный трансформатор находится в действие в течение нескольких секунд после появления пламени (время пост-
розжига), по завершении этого периода он исключается из контура.
ТОЛЬКО ГОРЕЛКИ HS18: по окончании предохранительного времени работы, электронный блок подает топливо на второй
дизельный электроклапан.
Рис. 25
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клап
аны газа
открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
ЧАСТЬ II: ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
BA
(ГАЗ)
(Дизтопливо)
ВЫКЛЮЧАТЕЛ
Ь ЛИНИИ
ВКЛ
ОТКЛ
