CIB Unigas Miniflam HS5 MG.TN.L.RU.A.0.15 [23/44] Процедура регулирования при работе на газе
![CIB Unigas Miniflam HS5 MG.TN.L.RU.A.0.15 [23/44] Процедура регулирования при работе на газе](/views2/1430879/page23/bg17.png)
CIB UNIGAS - M039118NB
23
12) Расход дизтоплива зависит от выбранного типа форсунки
13) Проверяя постоянно анализы выбросов, отрегулировать расход воздуха, воздействуя на винт VBS (Рис. 23); закручивать
его для уменьшения расхода и откручивать - для увеличения.
14) Отключить горелку и продолжить регулировку горелки при работе на газе.

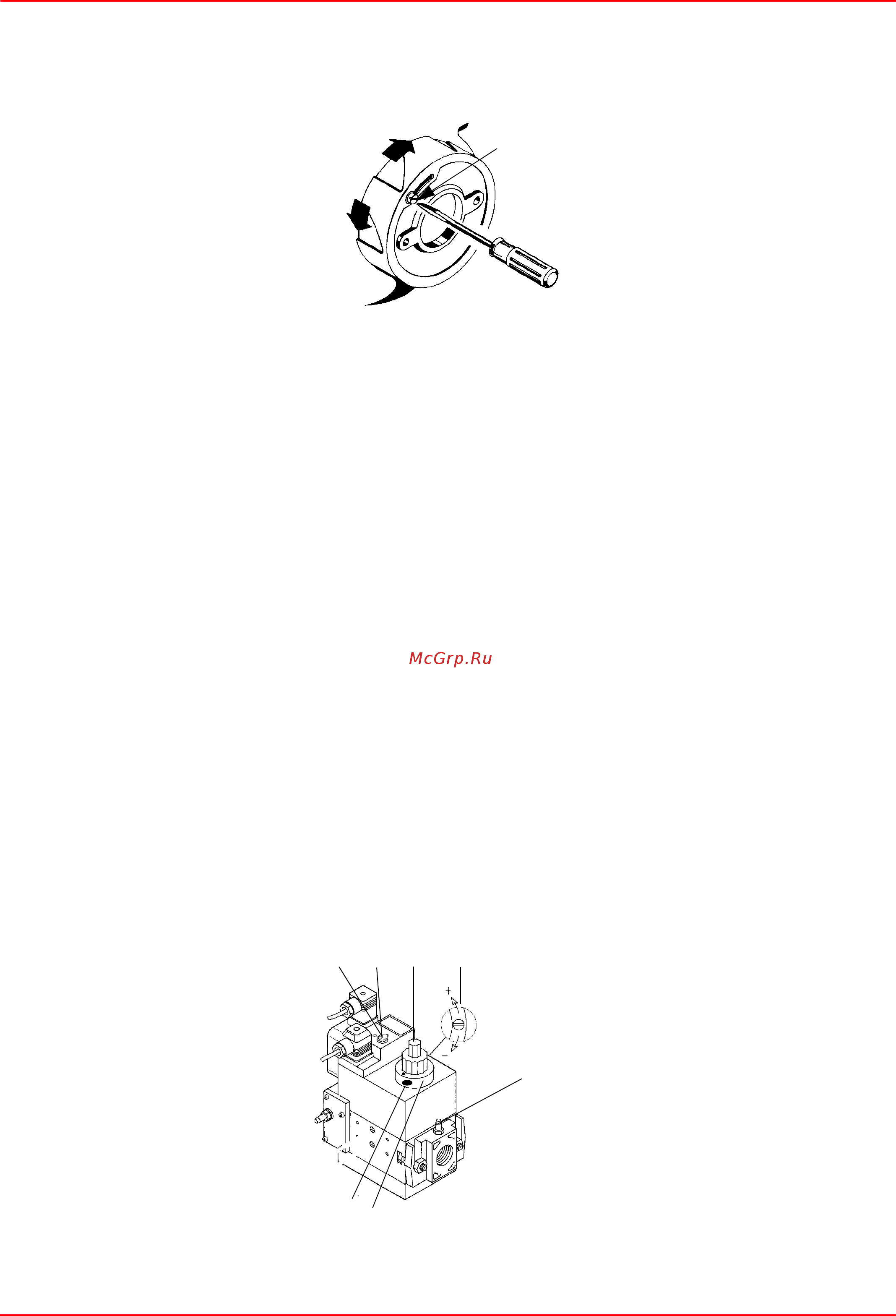

Рис. 23
Процедура регулирования при работе на газе
1 Настроить работу горелки, выбрав GAS с помощью переключателя СМ горелки (имеющегося на панели управления
горелки - на стр 40;
Прежде чем запускать горелку, отрегулировать медленное открытие клапанной группы: для регулировки медленного открытия
клапанов надо снять крышечку Т (См. Рис. 24), перевернуть ее и насадить на шток VR , вставляя в специальный паз
имеющийся на верхней части. При вк
ручивании эт
ой крышки расход при розжиге будет уменьшаться, при ее откручивании -
будет увеличиваться. Не регулировать винт VR с помощью отвертки. Примечание: Винт VSB должен сниматься только при
замене катушки!!
2 запустить горелку с помощью серии термостатов;
3 сохранить уже отрегулированные, при настройке горелки на работу на дизельном топливе, значения расхода воздуха (см.
п
ред
ыдущий параграф)
4 электронный блок контроля пламени управляет вводом в режим работы.
5 Отрегулировать расход газа на значения требуемые котлом/потребителем. Регулировка расхода газового клапана
осуществляется с помощью регулятора RP (см. Рис. 24), после расслабления на несколько оборотов блокировочного
винта VB (см. Рис. 24). При откручивании регулятора RP клапан открывается, при закручивании - закрывается. Зна
чит,
необходимо открыть газовый клапан с помощью RP и одновременно надо проверять количество газа на входе, закрывая
стабилизатор с помощью VS (см. Рис. 24). Стабилизатор давления регулируется при воздействии на винт VS,
расположенный под крышкой C (см. Рис. 24): при закручивании - давление увеличивается, при откручивании -
уменьшается. Цель заключается в том, чтобы регулировать газ со с
табилизатора при полностью открытом клапане.
Таким образом гарантируется необходимый расход газа при наименьшем сопротивлении со стороны газовых клапанов
(во избежание проблем низкого давления газа в сети).
ВНИМАНИЕ: постоянно проверять параметры продуктов выброса.
6.Значит клапан остается открытым: можно оставить клапан полностью открытым, но для большей безопасности,
рекомендуется перекрыть его сле
дующим обра
зом. Установить манометр на выходе клапанов (см. отбор давления РР -
Рис. 24) или на отборе давления на голове сгорания (обращая внимание на то, чтобы дроссельный клапан был полностью
открыт); закрывать клапан с помощью регулировочного кольца RP до тех пор, пока давление на выходе не опустится на
1мм. вод. столба. Затем вновь открыть клапан на 1/4 об
орота кольца RP и затянуть винт VB (См. Рис. 24). Таким образом
клапан будет перекрыт: а также в том случае, когда стабилизатор более не ббудет контролировать давление на выходе,
клапан не будет полностью открыт и будет перекрывать газ.
7 Теперь можно перейти к регулировке реле давления (см. следующий параграф).
-
+
VBS
C
VS
T(VR)
VB
VSB
Dungs Multibloc MB-DLE
RP
Рис. 24
PP
