CIB UNIGAS - M039118NB
17
Электрические соединения
Для выполнения подключений действовать следующим образом:
1) снять крышку электрощита горелки, отвинтив крепежные винты;
2) выполнитьэлектрические подсоединения к клеммнику питания, согласно нижеследующих схем;
8 проверить направление вращения двигателей вентилятора и насоса (см. следующий параграф);
9 установить на место крышку электрощита.

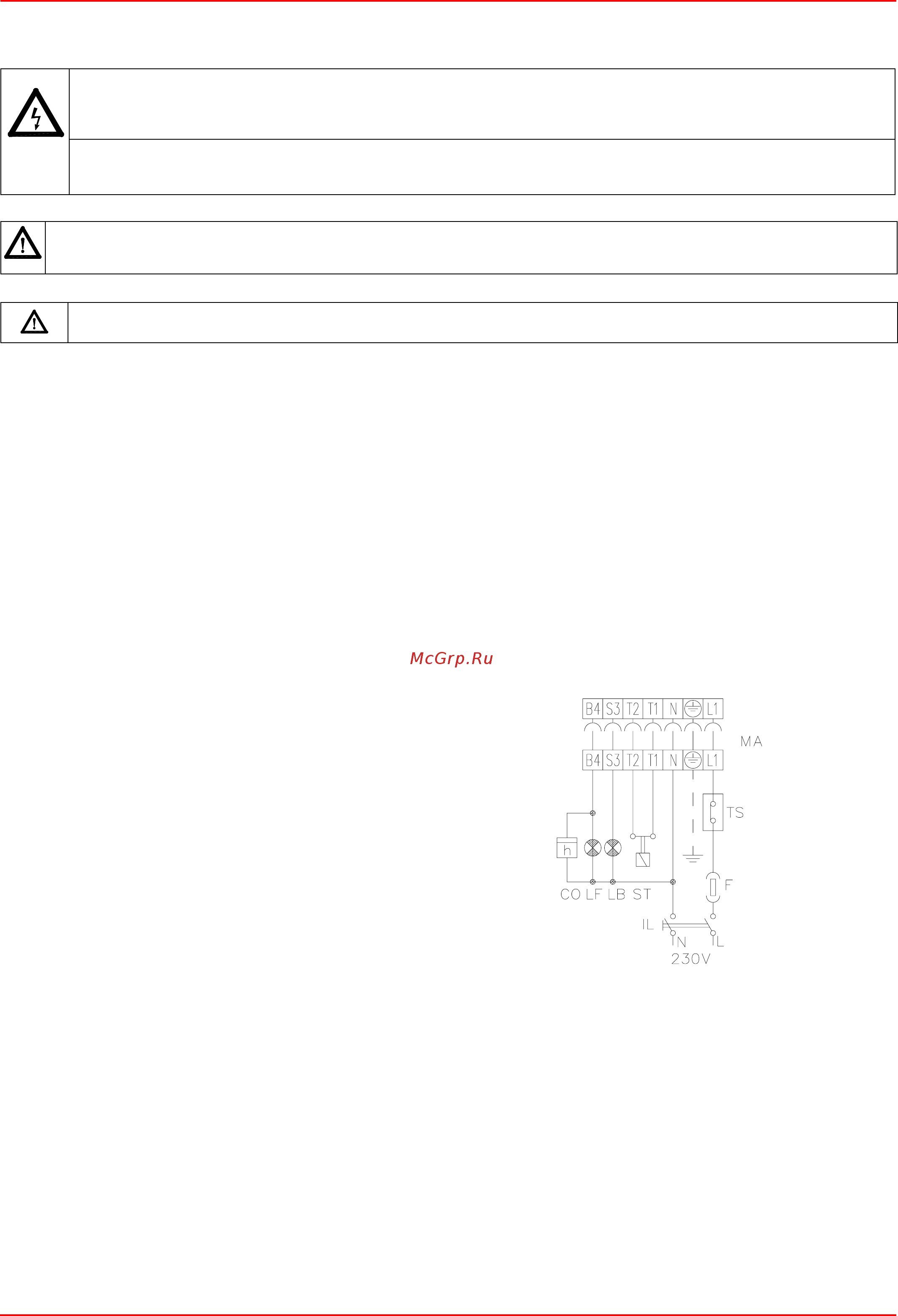

По электрическим подключениям обратиться к клеммной коробке, изображенной на рисунке.
1 Подсоединить проводники разрешительного сигнала от котла к горелке для следующих компонентов:
ST: Серия термостатов/реле давления
TS: Термостат/предохранительное реле котла
2
Подсоединить проводники разрешительного сигнала от горелки к котлу для следующих компонентов
:
LB: Сигнальная лампочка блдокировки горелки
LF: Сигнальная лампочка работы горелки
Направление вращения двигателей вентилятора и насоса
После завершения выполнения электрических соединений горелки проверьте направление вращения двигателя. Двигатель
должен вращаться в направлении, указанном на корпусе. В случае неправильного вращения инвертируйте трехфазное
питание и вновь проверьте направление вращения двигателя.
СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К
СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И
НЕЙТРАЛЬ, ПОДГОТОВЬТЕ Д
ИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ
ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.
ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель
системы установлен в положениеВЫКЛ” , а главный выключатель горелки тоже находится в положении
0 (OFF - ВЫКЛ). Прочитайте внимательно главуПРЕДУПРЕЖДЕНИЯ”, в частиЭлектрическое питание”.
ВАЖНО: Присоединяя электрические провода в клеммной коробке МА, убедитесь,
что провод заземления
длиннее проводов фазы и нейтрали.
ВНИМАНИЕ: длина кабеля, соединяющего термостаты к электронному блоку контроля пламени, не должна
превышать 3 метра!
Обозначения
ST Серия термостатов или реле давления
TS Термостат/предохранительное реле котла
LB Сигнальная лампочка блокировки горелки
LF Сигнальная лампочка работы горелки
MA Клеммная коробка питания горелки
IL Общий выключатель
Fig. 15
