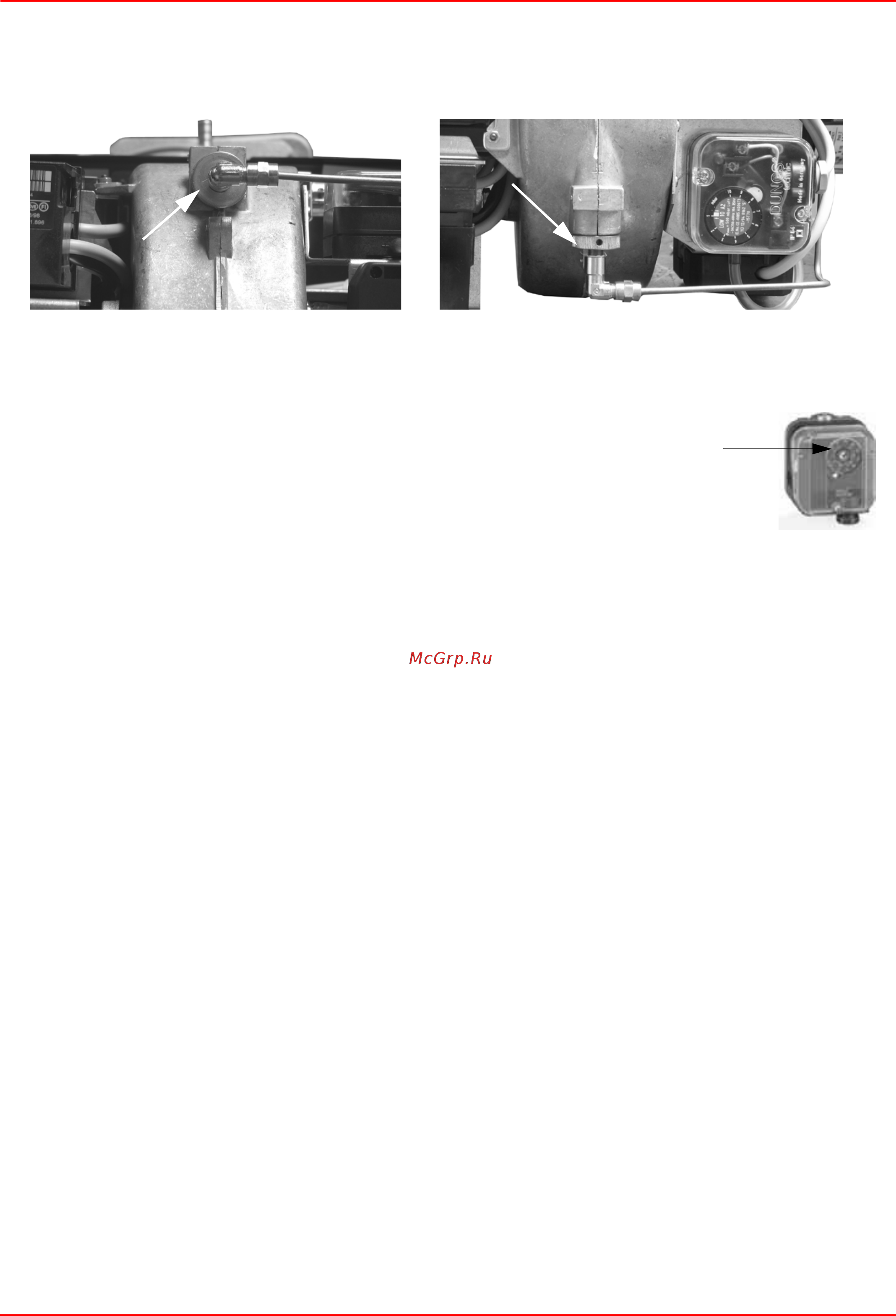

Регулировка головы сгорания

На заводе-изготовителе голова сгорания регулируется на положение “MAX”, что соответствует максимальной мощности. Для

регулирования головы сгорания вращать регулировочное кольцо VT. При вращении по часовой стрелке - голова сгорания

закрывается, а при вращении против часовой стрелки - открывается..

Внимание: изменять положение головы сгорания, только при крайней необходимости. Если изменяется положение головы

сгорания, тогда необходимо повторить регулиро

вку по газу и воздуху, описанные в предыдущих параграфах

Регулировка реле давления

Регулировка реле давления воздуха

Регулировка реле давления воздуха выполняется следующим образом:

z Снимите прозрачную пластиковую крышку.

z После выполнения регулировки расхода воздуха и топлива включите горелку и на фазе предварительной продувки

медленно поворачивайте регулировочное кольцо VR (чтобы увеличить давление настройки) по часовой стрелке до тех пор,

пока не сработает аварийная блокировка горелки.

z Считать на шкале значение давления и уменьшить его на 15%.

z Повторите цикл запуска горелки, проверяя, что она правильно функционирует.

z Установите на место прозрачную крышку реле давления.

Регулировка реле минимального давления газа

Для калибровки реле давления газа выполните следующие операции:

z Убедиться в том, что фильтр чистый

z Снимите крышку из прозрачного пластика.

z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле

минимального давления газа.

z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),

вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не

увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение

не снизится до вышеуказанного значения.

z Убедитесь, что горелка работает нормально.

z Вращайте регулировочное кольцо реле давления по часовой стрелке (для увеличения давления), вплоть до отключения

горелки.

z Полностью откройте ручной отсекающий клапан.

z Установите на место прозрачную крышку.

Функцией реле давления воздуха является создание безопасности работы электронного блока

(блокировка), если давление воздуха не будет соответствовать предусмотренному значению. В

случае блокировки, необходимо разблокировать горелку при помощи кнопки разблокировки

электронного блока, имеющейся на контрольной панели горелки.

Реле давления газа контролируют давление, чтобы препятствовать работе горелки в тех

случаях, когда значение давления не будет соответствовать дозволенному диапазону давления.
