ОБЩИЕ ХАРАКТЕРИСТИКИ

Горелки этой серии являются моноблочными горелками из алюминиевого литья, которые способны сжигать как газ, так и

дизельное топливо, благодаря особой голове сгорания, положение которой может изменяться, что в свою очередь позволяет

изменять геометрию пламени и достигать эффективного горения с обеими типами топлива

Рис. 1

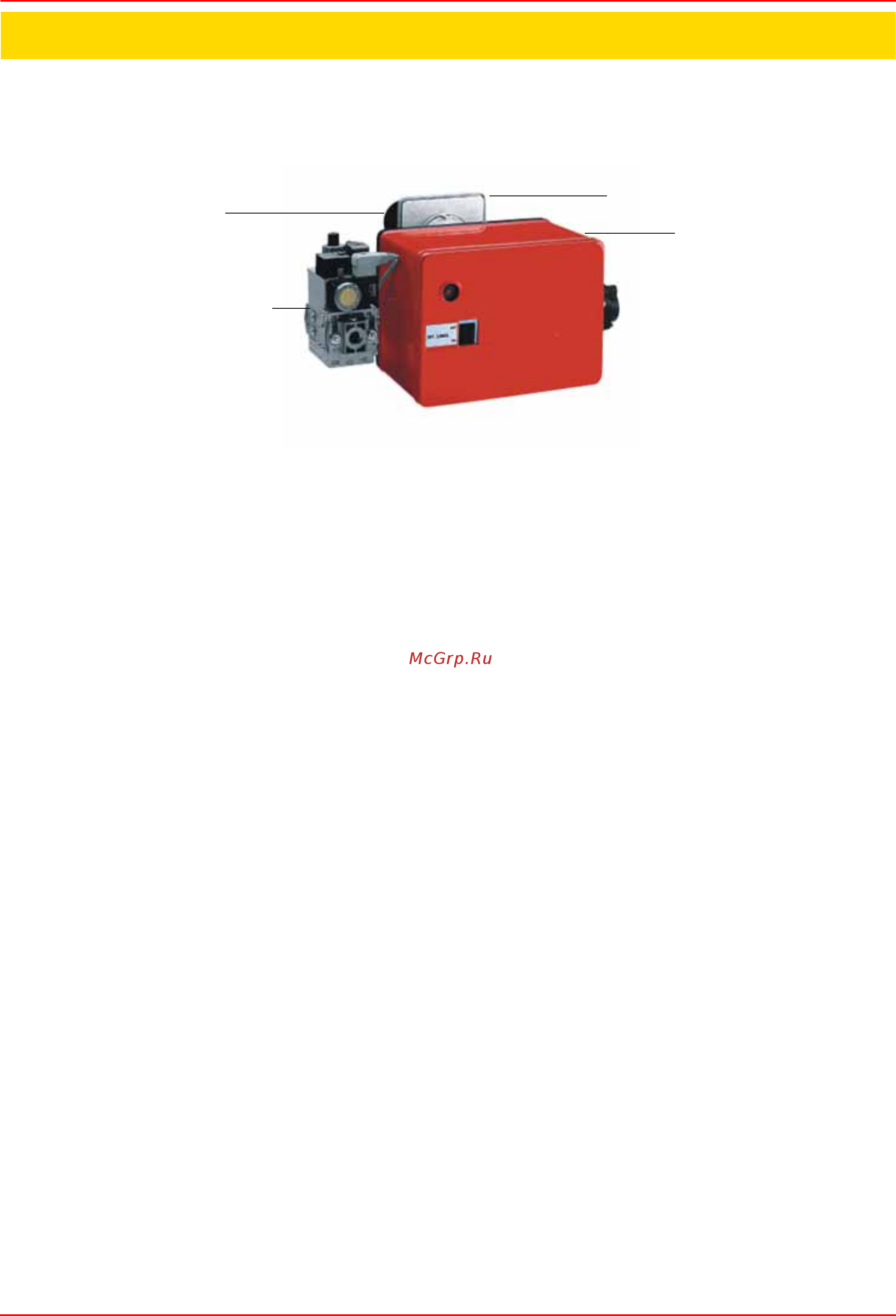

1). Группа газовых клапанов

2). Группа: сопло - голова сгорания

3). Фланец горелки

4). Кр

ыш

ка горелки

Функциональная работа на газе: Газ поступает из распределительной сети, проходит через клапанную группу,

укомплектованную фильтром и стабилизатором. Стабилизатор поддерживает давление в пределах, необходимых для

работы, значений.

Функциональная работа на дизельном топливе: Топливо поступает из распределительной сети, проходит через

насос на форсунку и уже с форсунки поступает внутрь камеры сгорания, где происходит его смешивание с воздухом горения и

, вследствии этого, образуется пламя. В горелках смешивание жидкого топлива с воздухом имеет огромное значение для

достижения эффективного и чистого горения, в связи с этим топливо распыляется на мельчайшие частиц

ы.

Это достигается благодаря прохождению жидкого топлива через форсунку под большим давлением.

Основной задачей насоса является перекачивание жидкого топлива с емкости на форсунку, в желаемом количестве и под

нужным давлением. Для регулировки давления в насосы встроены регуляторы давления (за исключением некоторых

моделей, для которых предусмотрен отдельный регулировочный клапан). Другие типы насосов имеют два регуля

ора

давления: один для высокого и один для низкого давления (в случае двухступенчатых горелок с одной единственной

форсункой). Положение головки сгорания определяет максимальную мощность горелки. Топливо и воздух горения

направляются в отдельные геометрические каналы пока они не пересекаются в зоне образования пламени (камера сгорания).

Каким образом интерпретируется “Диапазон работы” горелки

Для того, чтобы убедиться, что горелка соответствует теплогенератору, на котором она будет устанавливаться, требуется знать

следующие параметры:Мощность в топке котла в кВт или ккал/час (кВт =ккал/час : 860);

Аэродинамическое давление в камере сгорания, называемое также и потерей давления (

∆p) со стороны уходящих газов (это

значение необходимо взять с таблички или из инструкций теплогенератора);

Например: Мощность в топке теплогенератора: 600 кВт, Аэродинамическое сопротивление в камере сгорания: 4 мбара

Найти на графике “Диапазон работы горелки” (Рис. 2) точку пересечения вертикальной линии, которая обозначает мощность в

топке и горизонтальной, обозначающей интересующее вас значение аэродинамического давления.

Горелка будет считаться подх

дящей только в том случае, если точка пересечения “А” двух прямых окажется внутри

обведенного жирной линией контура диапазона работы горелки.

ЧАСТЬ I: ИНСТРУКЦИЯ ПО МОНТАЖУ
