CIB UNIGAS - M039118NB
20
Блок контроля герметичности VPS504
Данный блок контролирует герметичность отсечных
газовых клапанов.
Проверка осуществляется, как только термостат котла
подаёт сигнал, разрешающий пуск горелки. При помощи
внутреннего мембранного насоса в испытательном
контуре создаётся давление на 20 мбар выше давления
подачи газа.Для проведения проверки подсоедините
манометр к штуцеру для отбора давления PA. Если
проверка завершилась положительно, через несколько
секунд зажигается жёлтая лампочка LC.
В п
ротивном случае загорается красная лампочка LB,
сигнализирующая состояние блокировки. Чтобы
перезапустить горелку, необходимо деблокировать блок
управления нажатием на эту кнопку.

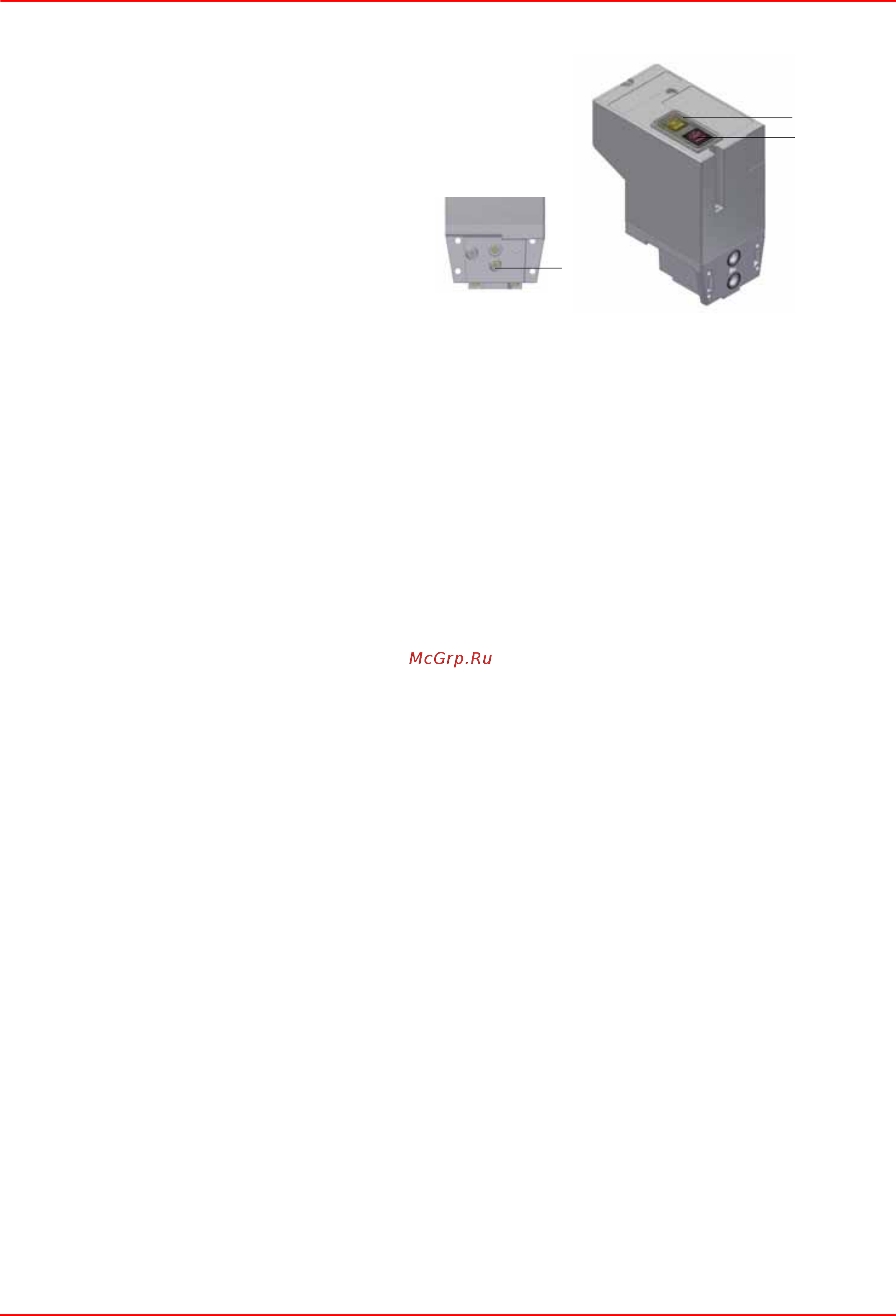

Рис. 17
LC
LB
PA
