CIB Unigas Miniflam HS5 MG.TN.L.RU.A.0.15 [28/44] Регулировка положения электродов

CIB UNIGAS - M039118NB

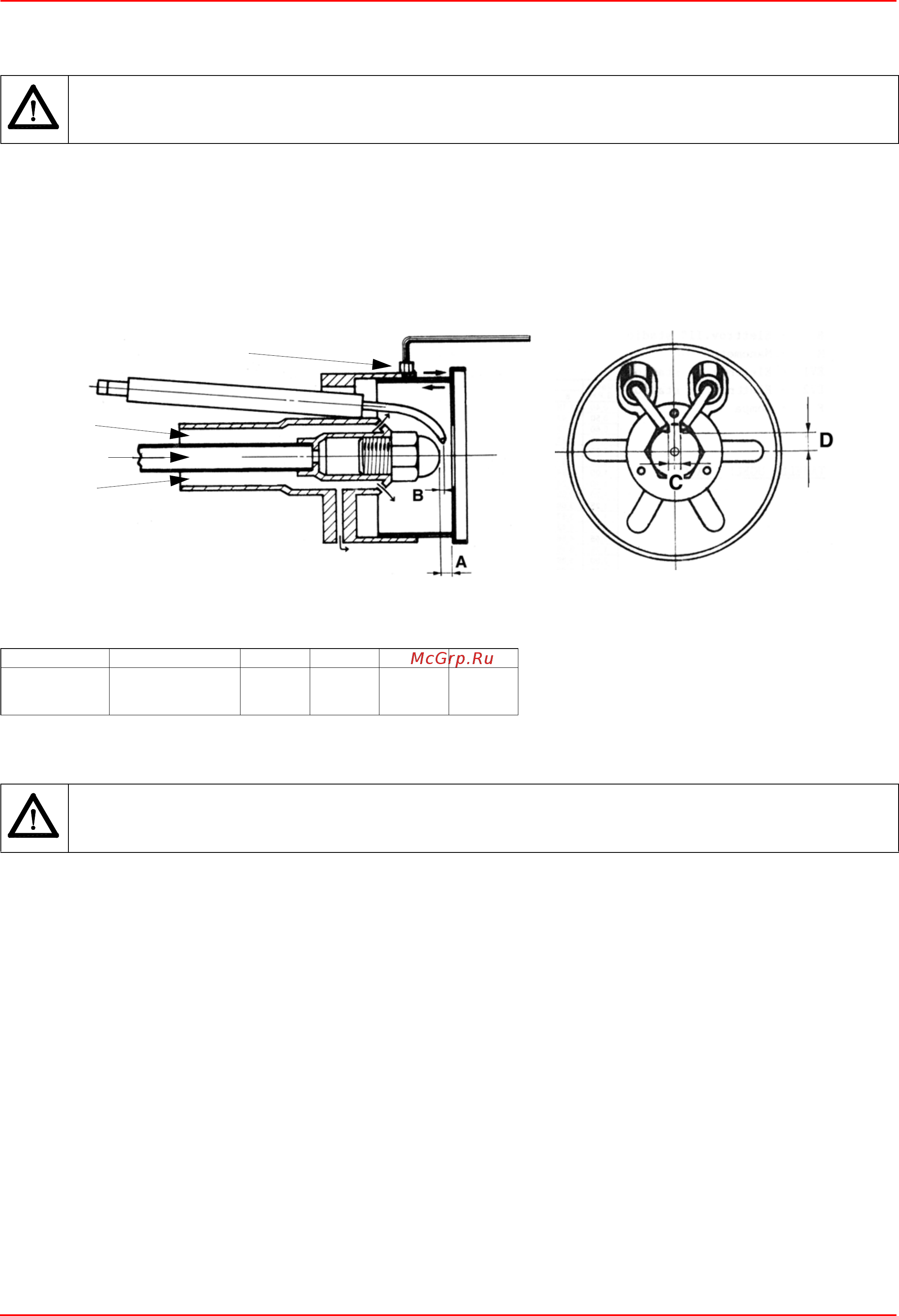

Регулировка положения электродов

z Подготовить опорную неподвижную площадку, на которую можно будеть положить горелку во время техобслуживания.

z Чтобы получить доступ к голове сгорания и электродам, отвинтить винт на сопле горелки и вынуть горелку с сопла,

(которое остается прикрепленным к котлу).

z Для гарантии хорошего розжига, необходимо выдерживать все размеры, указанные в таблице.

z Прежде, чем устанавливать на место горелку, убедиться, что винт блокировки группы электродов закручен до упора.

Снятие, замена электродов

Для того, чтобы почистить/заменить

электроды

, действовать следующим образом:

1 вынуть голову сгорания, как описано в предыдущем параграфе

2 вынуть группу электродов и почистить их;

для замены электродов, сначала открутить крепежные винты двух электродов и вынуть электроды: вставить новые

электроды, проверить, что все размеры, указанные в мм в предыдущем параграфе, соблюдены,; приступить к повторному

монтажу выполняя вышеуказанные операции в обратном порядке

Чистка и замена фотоэлемента контроля пламени

Срок службы фотоэлемента составляет примерно 10.000 часов работы (около 1 года) при максимальной температуре 50°C,

по истечении которых он подлежит замене.

Для чистки/замены фотоэлемента действовать следующим образом:

1) убрать напряжение со всей системы;

2) прервать подачу топлва;

3) вынуть фотоэлемент из его гнезда, как это указано на рисунке;

4) почистить его, если он загрязнен, не прикасаясь к светоулавливающей части голыми руками;

5) при необходимости заменить светоулавливающую часть;

6) вставить фотоэлемент в гнездо.

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запального электрода с металлическими

частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродa каждый раз после выполнения

каких-либо работ на голове сгорания.

Рис. 29

Рис. 30

ФОРСУН ABCD

HS5 - 10 - 18 45° 3 2.5 3 7 ÷ 8

частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродa каждый раз после выполнения

каких-либо работ на голове сгорания.

ГАЗ

ДИЗТОПЛ
