Дизельные насосы
Подсоединение шлангов
Для того, чтобы подсоединить шланги к насосу, действовать следующим образом, в зависимости от модели поставляемого
насоса:
1). снять заглушки с отверстий входа топлива (А) и обратного хода (R) на насосе;
2).
закрутить вращающиеся гайки двух шлангов на насос, стараясь не спутать
вход топлива с обратным ходом:
Вимательно следить за
стрелками, отштампованными на насосе, которые указывают на вход топлива и обратный ход (см. предыдущий параграф)
Насос Suntec AS47 A
Вязкость 2 ÷ 12 мм²/с (сСт)
Температура топлива 0 ÷ 60 °C
Давление максимальное на входе.2 бар
Давление минимальное на входе - 0,45 бар во избежание образования газа
Давление на обратном ходе 2 бар
Скорость вращения макс. 3600 об./мин.
Suntec AT245A
Диапазон вязкости 2 ÷ 12 cСт
Температура топлива 60 °C макс.
Давление на входе макс. 2 бар
Давление на обратном ходе макс. 2 бар
Да
вл
ение на входе мин. - 0.45 бар во избежание образования газа
Скорость вращения 3600 обор/макс

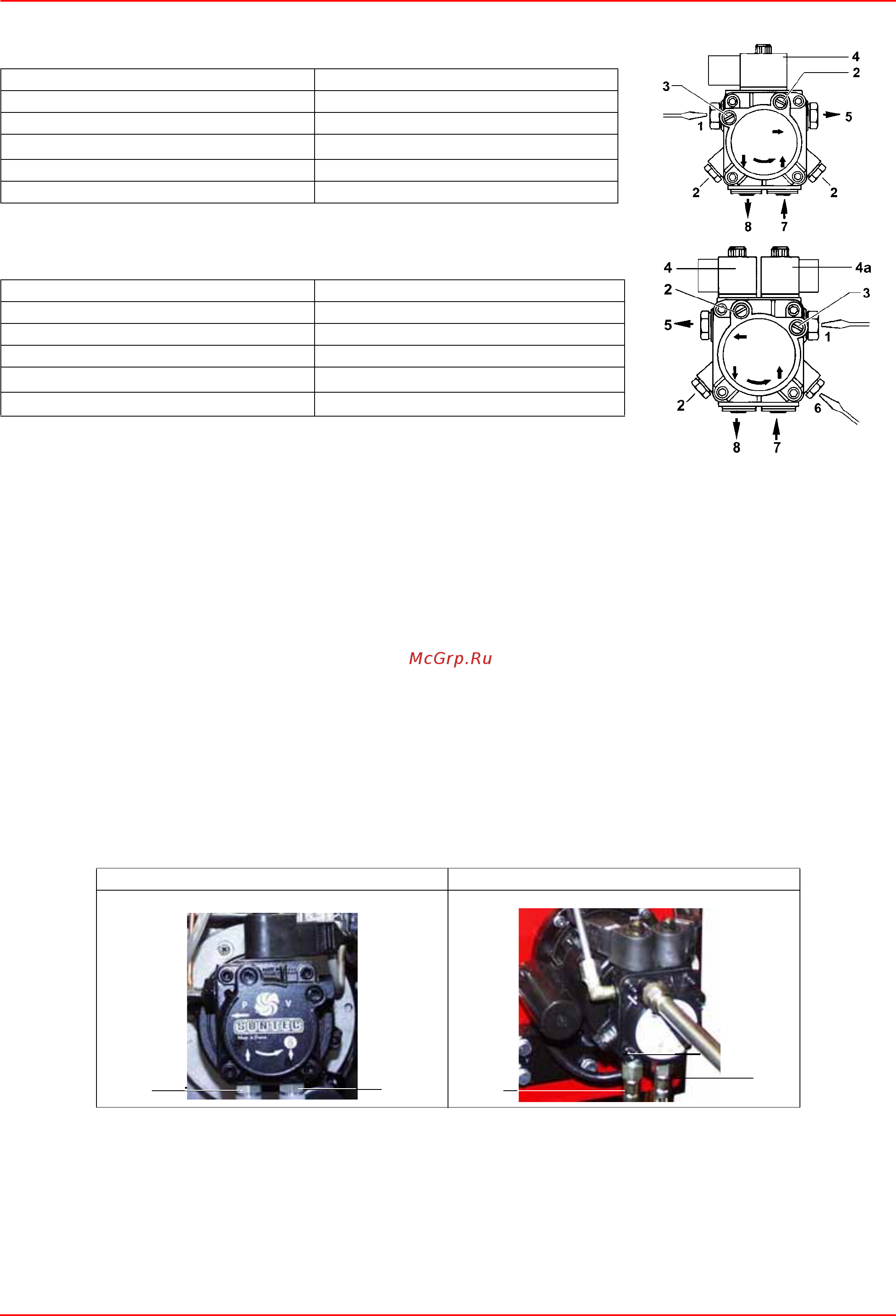

Описание (Suntec AS47)
1 Регулятор давления
2 Штуцер манометра 1/8
3 Штуцер вакуумметра 1/8
4 Электроклапан
5 Подача на форсунку 1/8
7 Вход 1/4
8 Обратный ход 1/4
Описание (Suntec AT2 45A)
1 Регулирование низкого давления (I-ая ступень)
2 Штуцер манометра 1/8
3 Штуцер вакуумметра 1/8
4 Электроклапан дизельный
4a Электроклапан высокого-низкого давления
5 Подача на форсунку 1/8
6 Регулирование вы
сок
ого давления (II-ая ступень)
7 Вход 1/4
8 Обратный ход (с внутренним утопленным винтом байпаса)
1/4
Suntec AS47 A Suntec AT2 45
R
A
A
R
