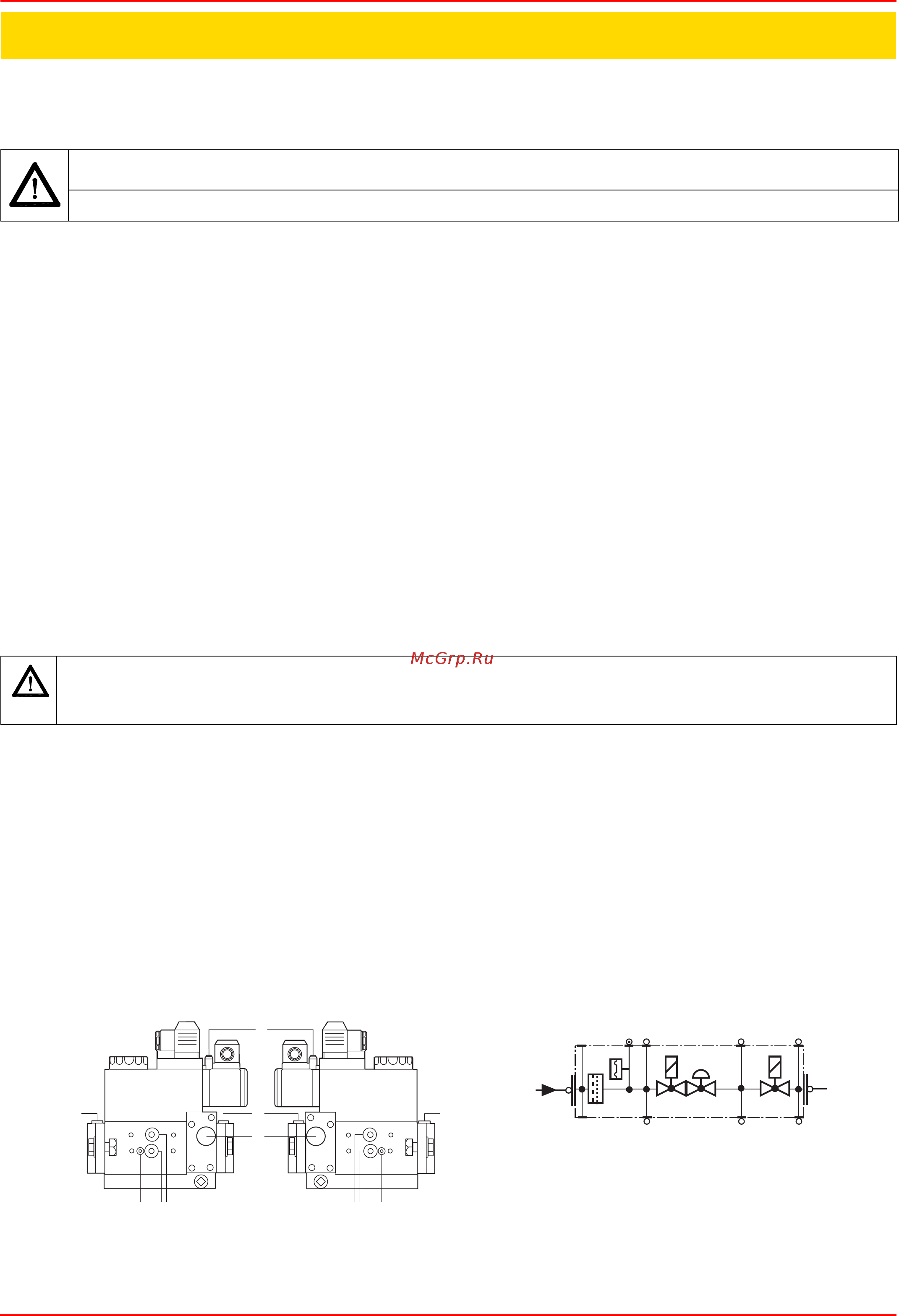

CIB Unigas Miniflam HS5 MG.TN.L.RU.A.0.15 [26/44] Периодически выполняемые операции
![CIB Unigas Miniflam HS5 MG.TN.L.RU.A.0.15 [26/44] Периодически выполняемые операции](/views2/1430879/page26/bg1a.png)
CIB UNIGAS - M039118NB
26
Необходимо, хотя бы раз в год, выполнять нижеуказанные операции по уходу за горелкой. В случае сезонной работы горелки,
рекомендуется выполнять профилактику в конце каждого отопительного сезона; в случае же непрерывной работы
необходимо выполнять профилактику через каждые 6 месяцев.
ПЕРИОДИЧЕСКИ ВЫПОЛНЯЕМЫЕ ОПЕРАЦИИ
z Очистите и проверьте патрон газового фильтра, в случае необходимости замените его (см. Рис.);
z Почистить и проверить патрон дизельного фильтра, в случае необходимости заменить его;
z
Почистить и проверить фильтр внутри дизельного насоса (см. инструкции, данные в приложении): Для обеспечения нормальной
работы насоса рекомендуется очищать фильтр не реже одного раза в год. Для извлечения фильтра необходимо снять крышку,
отвинтив четыре винта при помощи шестигранного ключа. При установке фильтра на место обратите внимание на то, чтобы
опорные ножки фильтра были обращены к корпусу насоса
. При возможности замените уплотнительную прокладку крышки.
Рекомендуется установить внешний фильтр в тубопроводе всасывания перед насосом.
z Проверить состояние сохранности дизельных шлангов, проверить наличие возможных утечек;
z Демонтируйте, проверьте и очистите головку сгорания (см. стр.27).
z Проверьте запальный электроды, очистите, отрегулируйте и, при необходимости, замените (см. стр.28).
z Проверить и аккуратно почистить фотоэлемент UV улавливания пламени и, если необходимо, заменить его. В случае
возникновения сомнения, проверить контрольный контур, после того, как горелка будет вновь запущена, согласно схеме
на стр.29;
z Демонтировать и почистить дизельное сопло (важно: чистить необходимо с помощью сольвентов, ни в коем случае не
используя металлические предметы). По завершении операций по профилактическому уходу и обратного монтажа
горелки, разжечь пламя в горелке и проверить его форму, в случае возникновения сомнений, заменить сопло. В случае
интенсивной эксплуатации горелки, рекомендуется превентивная замена сопла вначале ка
ждого рабочего сезона;
z Очистите и смажьте рычаги и вращающиеся детали
Разборка фильтра MULTIBLOC DUNGS MB-DLE 405..412
z Проверяйте фильтр по меньшей мере раз в год!
z Заменяйте фильтр, если разница давления между точками 1 и 3 (Рис. 27) ∆p > 10 мбар.
z Заменяйте фильтр, если разница давления между точками 1 и 3 удвоилась с момента последней проверки.
Замена фильтра может выполняться без замены корпуса
1 Прервите приток газа, закрывая ручной отсекающий кран.
2 Отвинтите винты 1 ÷ 4 шестигранным ключом № 3 и снимите крышку фильтра 5 на Рис. 28.
3 Замените патрон фильтра 6.
4 Поставьте на место крышку 5, завинтите и затяните, не перетягивая, ви
нты 1 ÷ 4.
5 Выпо
лните функциональную проверку герметичности, p
max.
= 360 мбар.
ВНИМАНИЕ: Все работы на горелке должны производиться при разомкнутом главном выключателе и при
закрытых отсечных газовых клапанах.
ВНИМАНИЕ: ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ПРЕДУПРЕЖДЕНИЯ В НАЧАЛЕ ИНСТРУКЦИЙ.
ВНИМАНИЕ: если во время обслуживания горелки понадобится разобрать газовую рампу, снять с нее компоненты,
не забудьте впоследствии, установив их обратно на место, произвести тест на герметичность, согласно требований
действующих но
рмативов!.
Рис. 26
Рис. 27
ЧАСТЬ III: ОБСЛУЖИВАНИЕ
➞
1
0
5
3
4
53
4
6
6
➞
2
1
3
p
e
0
4
p
a
5
p
Br
03
p
e
4
p
a
61
5
p
Br
2
