CIB UNIGAS - M039118NB
21
Регулирование - общее описание
z Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений.
z Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с
помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” на Стр.25.
z Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую
кривую с помощью пластинки варьируемого сектора. Варьируемый сектор закрепляет соотношение воздух/газ в этих
точках, регулируя открытие - закрытие дроссельного газового клапана.
Сначала необходимо выполнить регулирование работы на дизельном топливе, а затем регулирование работы на газе.
Регулировка расхода топлива при работе на дизельном топливе
Расход дизельного топлива регулируется за счет выбора форсунки (противопоточного типа), соответствующего мощности
котла и типу применения размера, а также регулировки давления на прямом и обратном ходе жидкого топлива, согласно
данных, указанных в таблице (для считывания давления - читайте последующие параграфы).
Выбор форсунки дизельного топлива
Таб. 4

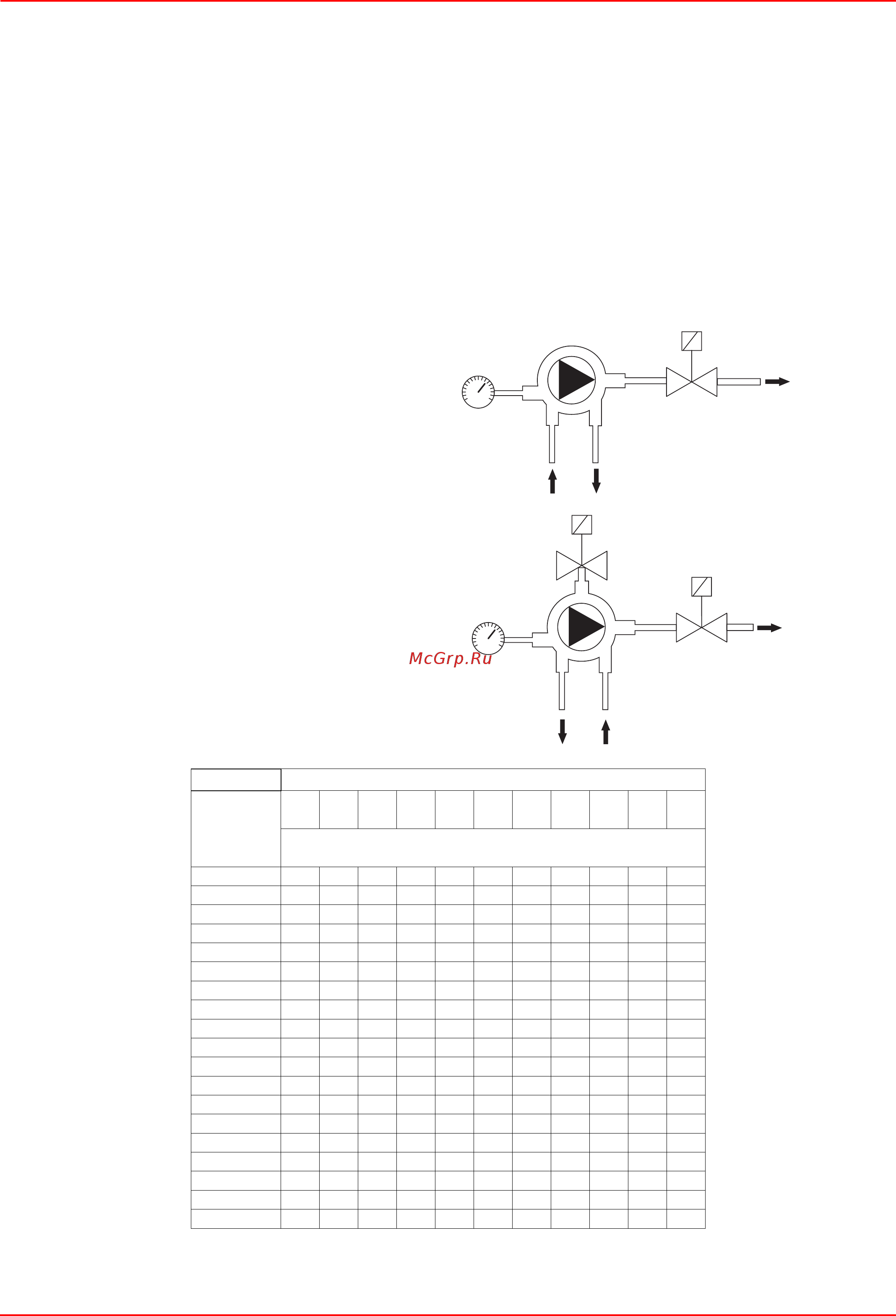

Обозначения
EV1 Дизельный электроклапан
EV2 Дизельный электроклапан
M Манометр
P Насос
Рис. 18
HS5 - HS10
Давление насоса
HS5 - HS10
12 бар
HS18
первая ступень, 8 бар
вторая ступень, 18 бар
Рис. 19
HS18
ДАВЛЕНИЕ НАСОСА бар
8 9 10 11 12 13 14 15 16 17 18
галлонов/ч
Pасход кг/ч
0.40 1.36 1.44 1.52 1.59 1.66 1.73 1.80 1.86 1.92 1.98 2.04
0.50 1.70 1.80 1.90 1.99 2.08 2.17 2.25 2.33 2.40 2.48 2.55
0.60 2.04 2.16 2.28 2.39 2.50 2.60 2.70 2.79 2.88 2.97 3.06
0.65 2.21 2.34 2.47 2.59 2.70 2.82 2.92 3.02 3.12 3.22 3.31
0.75 2.55 2.70 2.85 2.99 3.12 3.25 3.37 3.49 3.60 3.71 3.82
0.85 2.89 3.06 3.23 3.39 3.54 3.68 3.82 3.95 4.08 4.21 4.33
1.00 3.40 3.60 3.80 3.98 4.16 4.33 4.49 4.65 4.80 4.95 5.10
1.10 3.74 3.96 4.18 4.38 4.58 4.76 4.94 5.12 5.29 5.45 5.61
1.20 4.08 4.32 4.56 4.78 4.99 5.20 5.39 5.58 5.77 5.94 6.12
1.25 4.25 4.50 4.75 4.98 5.20 5.41 5.62 5.82 6.01 6.19 6.37
1.35 4.59 4.86 5.13 5.38 5.62 5.85 6.07 6.28 6.49 6.69 6.88
1.50 5.10 5.41 5.70 5.98 6.24 6.50 6.74 6.98 7.21 7.43 7.64
1.65 5.61 5.95 6.27 6.57 6.87 7.15 7.42 7.68 7.93 8.17 8.41
1.75 5.95 6.31 6.65 6.97 7.28 7.58 7.87 8.14 8.41 8.67 8.92
2.00 6.80 7.21 7.60 7.97 8.32 8.66 8.99 9.30 9.61 9.91 10.19
2.25 7.64 8.11 8.55 8.96 9.36 9.74 10.11 10.47 10.81 11.14 11.47
2.50 8.49 9.01 9.50 9.96 10.40 10.83 11.24 11.63 12.01 12.38 12.74
3.00 10.19 10.81 11.40 11.95 12.48 12.99 13.48 13.96 14.41 14.86 15.29
3.50 11.89 12.61 13.29 13.94 14.56 15.16 15.73 16.28 16.82 17.33 17.84
EV
P
M
EV2
EV1
P
M
