Определение диаметра дизельных трубопроводов
Пpавила использования топливных насосов
z В случае использования насоса для однотрубной системы проверить, чтобы внутри отверстия обратного хода топлива не
было байпасной втулки. Наличие этой втулки может мешать нормальной работе насоса и может явиться причиной его
повреждения.
z Не добавлять в топливо разные присадки во избежание образования соединений, которые со временем могут отложиться
между зубьями зубчатого колеса и блокировать его.
z Заполнив цистерну, не включать горелку сразу, а подождать некоторое время для того, чтобы подвешенные в топливе
примеси успели осесть на дно цистерны и не всасывались насосом.
z При первом запуске насоса в эксплуатацию в случае, если предусмотрена работа вхолостую в течение разумного
времени (напр., при наличии длинного трубопровода всасывания , добавить смазочное масло в насос через фитинг
вакуумметра.
z Прикрепить вал двигателя к валу насоса без бокового или осевого усилия во ибежание чрезмерного износа
соединительной муфты, повышения уровня шума, перегрузки зубчатого колеса от усилия.
z Наличие воздуха в трубопроводах не допускается. В связи с этим использование приспособлений быстрого соединения
не рекомендуется. Использовать резьбовые или механические уплотнительные фитинги. Закупорить соединительные
резьбы, колена и точки соединения съемным уплотнением подходящего типа. Свести к необходимому минимуму
количество сцеплений, поскольку они все являются потенциальными источниками утечек.
z Не допускается использование Тефлона для соединения шлангов всасывания, подачи и возврата, во избежание
попадания в систему частиц этого материала, которые осядают на фильтрах насоса и форсунки, ограничивая их работу.
Рекомендуется использовать уплотнительные резиновые кольца OR или механические уплотнители (стрельчатые и
кольцевые медные и алюминиевые прокладки).
z Рекомендуется установить внешний фильтр в трубопроводе всасывания перед насосом.

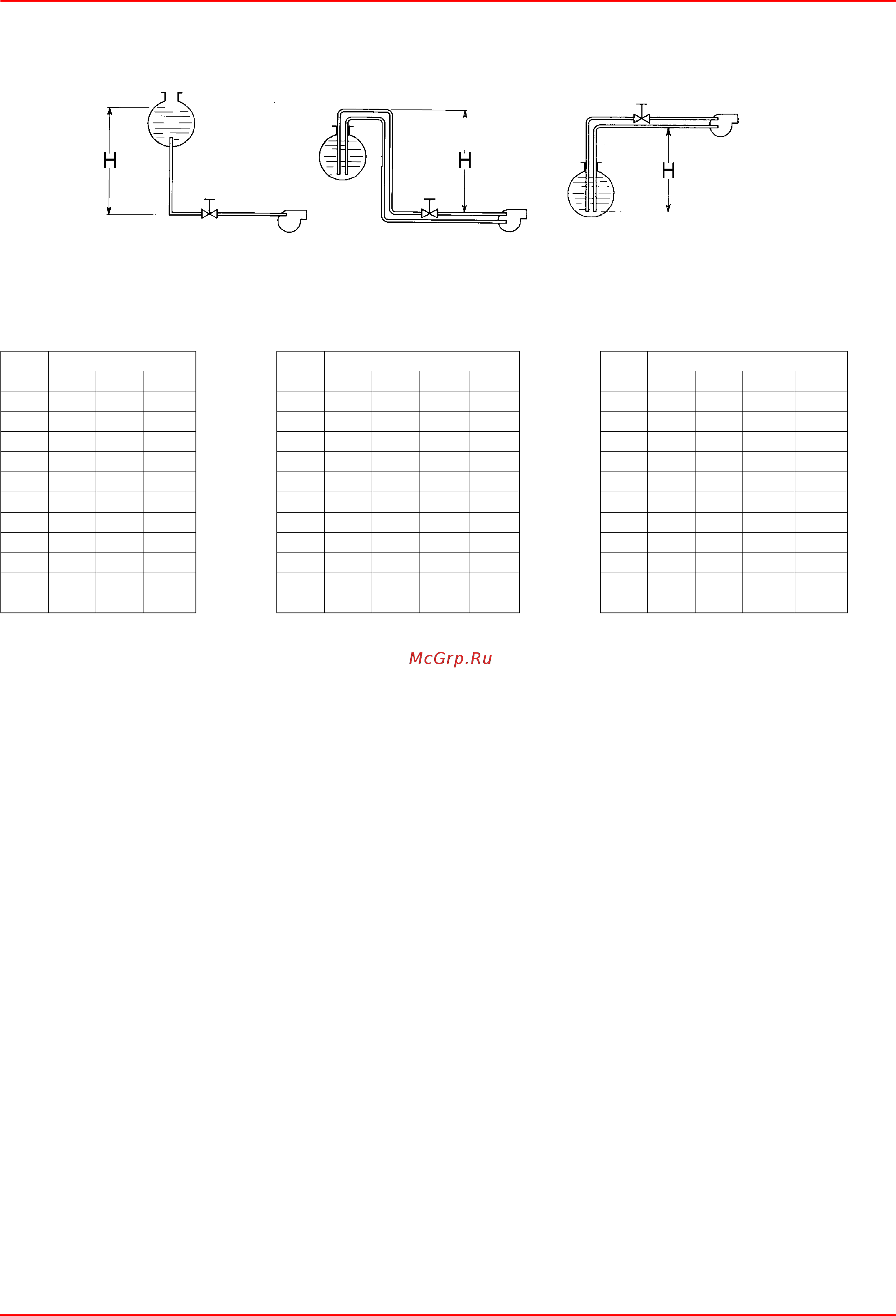

Рис. 14
Таб. 1 Таб. 2 Таб. 3
H
(m)
L (m)
H
(m)
L (m)
H
(m)
L (m)
Ø 6 Ø 8 Ø 10 Ø 6 Ø 8 Ø 10 Ø 12 Ø 6 Ø 8 Ø 10 Ø 12
0 41 100 100 0 19 77 100 100 0 18 73 100 100
0.5 70 100 100 1 24 90 100 100 0.5 15 66 100 100
1 100 100 100 2 30 100 100 100 1 13 59 100 100
1.5 100 100 100 3 34 100 100 100 1.5 10 52 100 100
2 100 100 100 4 39 100 100 100 2 7 44 100 100
2.5 100 100 100 5 44 100 100 100 2.5 5 44 100 100
3 100 100 100 6 48 100 100 100 2.5 - 37 100 100
3.5 100 100 100 7 52 100 100 100 3 - 30 85 100
4 100 100 100 8 56 100 100 100 3.5 - 23 68 100
4.5 100 100 100 9 55 100 100 100 4 - - - 100
5 100 100 100 10 51 100 100 100 4.5 - - - -
