CIB UNIGAS - M039118NB
13

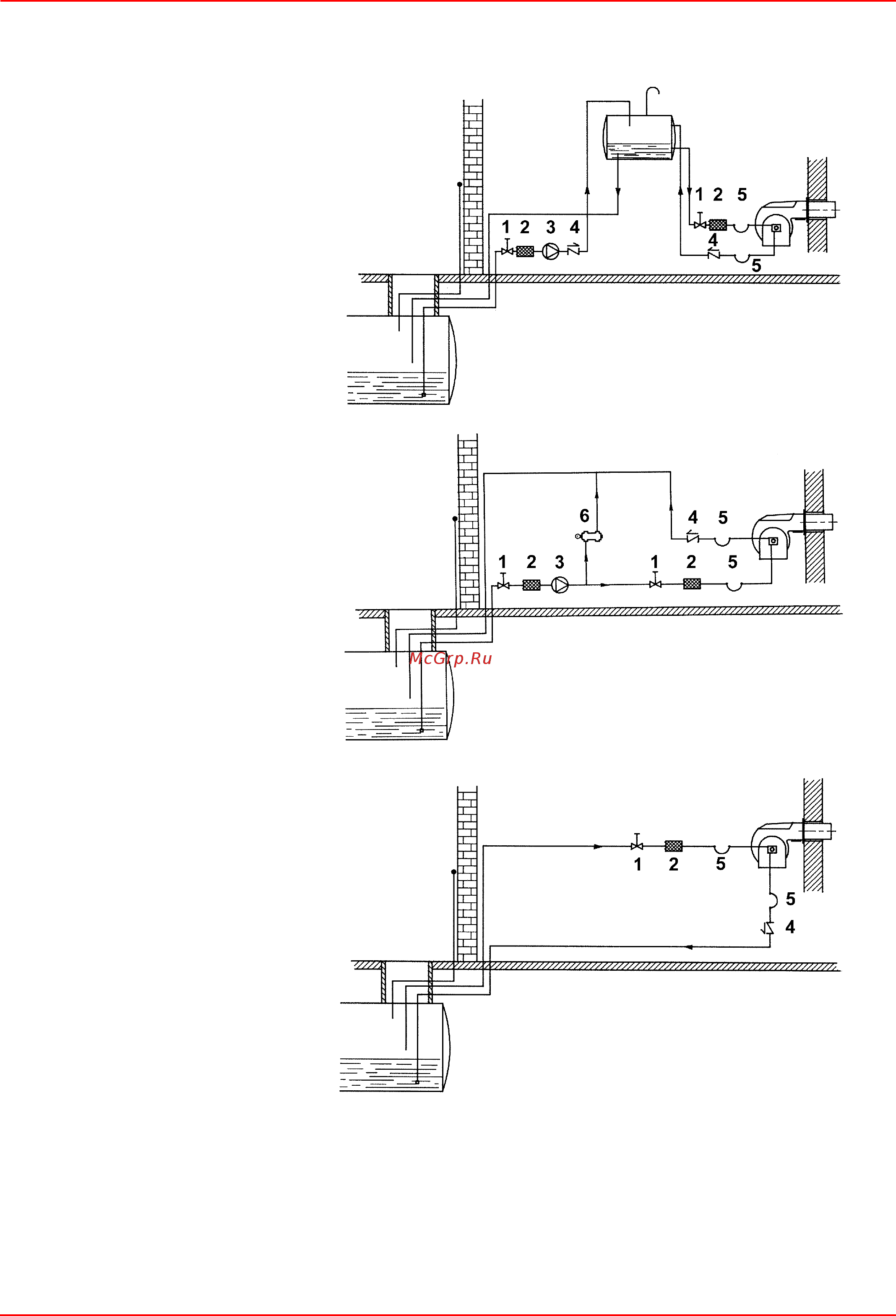

Примерные схемы систем подачи дизельного топлива
ПРИМЕЧАНИЕ: в системах с гравитационной подачей или с кольцевым контуром, установить автоматическое отсечное
устройство (см. № 4 ).
Рис. 10 - Контур с гравитационной подачей
Рис. 11- - Контур с кольцевой подачей
Рис. 12- - Контур подачи топлива всасыванием
Описание
1 Ручной вентиль отсечки
2 Дизельный клапан
3 Насос подачи дизельного топлива
4 Обратный клапан
5 Шланги дизельного топлива
6 Клапан сброса воздуха
