.2. Austausch Kugellager
Beim Austausch des Kugellagers (66.00) ist ein Lager vom Typ 2Z,
C3 in der auf dem auszutauschenden Lager markierten Größe und
mit einem für die Betriebstemperatur geeigneten Fett einzubauen.
Die Lagergröße hängt von der Motorgröße ab:
Motorgröße Kugellager
80 6206, 2Z, C3
9
0 6207, 2Z, C3
100-112 6208, 2Z, C3
132 6310, 2Z, C3
9.3. Lager zweite Stufe und Zwischenlager
Die Pumpen MXV.. 25-2, 32-4, 40-8 haben eine Lagerhülse
(64.10) auf der Welle (64.00) und ein Lager im Stufengehäuse
(
25.03) hinter dem zweiten Laufrad (laut Sauganordnung).
Ab
MXV.. 25-212, MXV.. 32-412 und MXV.. 40-811
liegen außer-
dem ein oder zwei Zwischenlager vor
(siehe Kapitel 12.1.)
.
Vor dem Ausbau ist die Position der einzelnen Stufengehäuse
und der einzelnen Abstandshülsen zu markieren, um die Neu-
montage sachgerecht ausführen zu können (siehe Längen und
Hülsenposition auf Schnittzeichnung,
Kapitel 12.1.).
10. Neumontage
Die Neumontage erfolgt in umgekehrter Reihenfolge der Ar-
beitsschritte beim Ausbau (siehe
Kapitel 9.).
Die Welle (64.00) mit den Pumpeninnenteilen in den Pumpen-
mantel (14.02) einsetzen. Sich versichern, daß sich das Stufen-
gehäuse erste Stufe
(25.01) im Sauggehäuse
(16.00) und das
S
tufengehäuse mit Lager (25.03) im Stufengehäuse erste Stufe
(25.01) korrekt einfügen.
Den Zustand der Runddichtringe (14.20) überprüfen und bei
Beschädigung austauschen. Sich vergewissern, daß die Rund-
dichtringe (14.20) richtig in ihren Sitzen auf dem unteren Deckel
(34.01) und oberem Deckel (34.02) befinden
.
Dichtungsringe mit sauberem Wasser oder einem anderen
kompatibeln Schmiermittel einschmieren.
10.1. Anzugsmomente
Laufrad- Muttern (61.04)
Schrauben
Schrauben
muttern
auf V
erbindungs-
(64.25) in
(70.18) mit
(28.04) schrauben Kupplung Muttern (70.19)
8 Nm 50 Nm 22 Nm 40 Nm
Beim Anziehen der Muttern (28.04) darauf achten, daß die
Welle
mit dem Gegenschlüssel auf der gegenüberliegenden
Seite nicht geriefelt wird.
ACHTUNG! die Muttern (61.04) auf den Verbindungsschrauben
(61.02) und die Schrauben (70.18) mit den Muttern (70.19) auf der
Antriebslaterne müssen überkreuz auf diametral gegenüber-
l
iegenden
P
ositionen gleichmäßig angezogen werden.
10.2. Einstellung des Pumpenläufers
Den Läufer vertikal und aus der stehender Stellung (Abb. 6a)
a
nheben. Dabei einen Stift im Wellenloch anheben, bis er sich
unter der Kupplung (64.22) befindet.
In dieser Stellung (Abb. 6b) ist die Welle (64.00) durch gleichmäßi-
g
es Anziehen der Schrauben (64.25) in der Kupplung zu blockieren.
Den Stift abziehen.
Motor wie in Kapitel 4. angegeben einbauen.
11. Ersatzteile
Bei einer eventuellen Ersatzteil-Bestellung bitte Teile-Benen-
nung, Teile-Nummer nach Schnittzeichnung (
Kapitel 12.) und
Typenschild-Daten (Typ, Datum und Fabriknummer) angeben.
Wenn Pumpen zu inspektionieren oder reparieren
sind
, müssen diese vor Versand/Bereitstellung entleert
sowie außen und innen sorgfältig gereinigt werden.
Abb. 6a
S
tehender Läufer, Welle nicht
blockiert in Kupplung.
(*) Stift für Wellenanheben.
Abb. 6b
A
ngehobener Läufer, Blockierpo-
sition Welle in Kupplung.
13
L
2
3.93.019
(
*
)
64.00
64.25
64.22
Nr. Teile-Benennung
13.60 Flansch mit Verbindungsstück
14.02 Pumpenmantel
14.04
Verschlußschraube
14.06 Runddichtring
14.12
V
erschlußschraube
14.16 Runddichtring
14.17
Schraube
14.18
Runddichtring
14.19 Runddichtring
14.20 Runddichtring
14.54 Spaltdichtring (1)
16.00 Sauggehäuse
20.00 Druckgehäuse
22.12
Runddichtring, saugseitig
25.01 Stufengehäuse erste Stufe
25.02
Stufengehäuse
25.03 Stufengehäuse mit Lager
25.05
Stufengehäuse letzte Stufe
28.00 Laufrad
28.04 Laufradmutter
28.08 Scheibe
32.00 Antriebslaterne
32.30
V
erkleidung
32.31 Scheibe
32.32
Schraube
34.01 Unterer Deckel
34.02 Oberer Deckel
36.00 Gleitringdichtung
36.51 Haltering, geteilt
36.52 Schulterring
61.00 Grundplatte
61.02
V
erbindungsschraube
61.04 Mutter
64.00 Welle
64.10 Lagerhülse
64.15 Abstandshülse
64.19 Abstandshülse Lagerstufe
64.22
Kupplung
64.25 Schraube
66.00 Wälzlager
66.18
Sicherungsring
66.19
Schulterring (3)
70.18 Schraube
70.19 Mutter
99.00
Motor
, komplett
(1)
Im Stufengehäuse eingepreßt (einzeln nicht lieferbar).
(2) Siehe Kapitel 12.1.
(3) Nur mit Motor-Baugröße 132

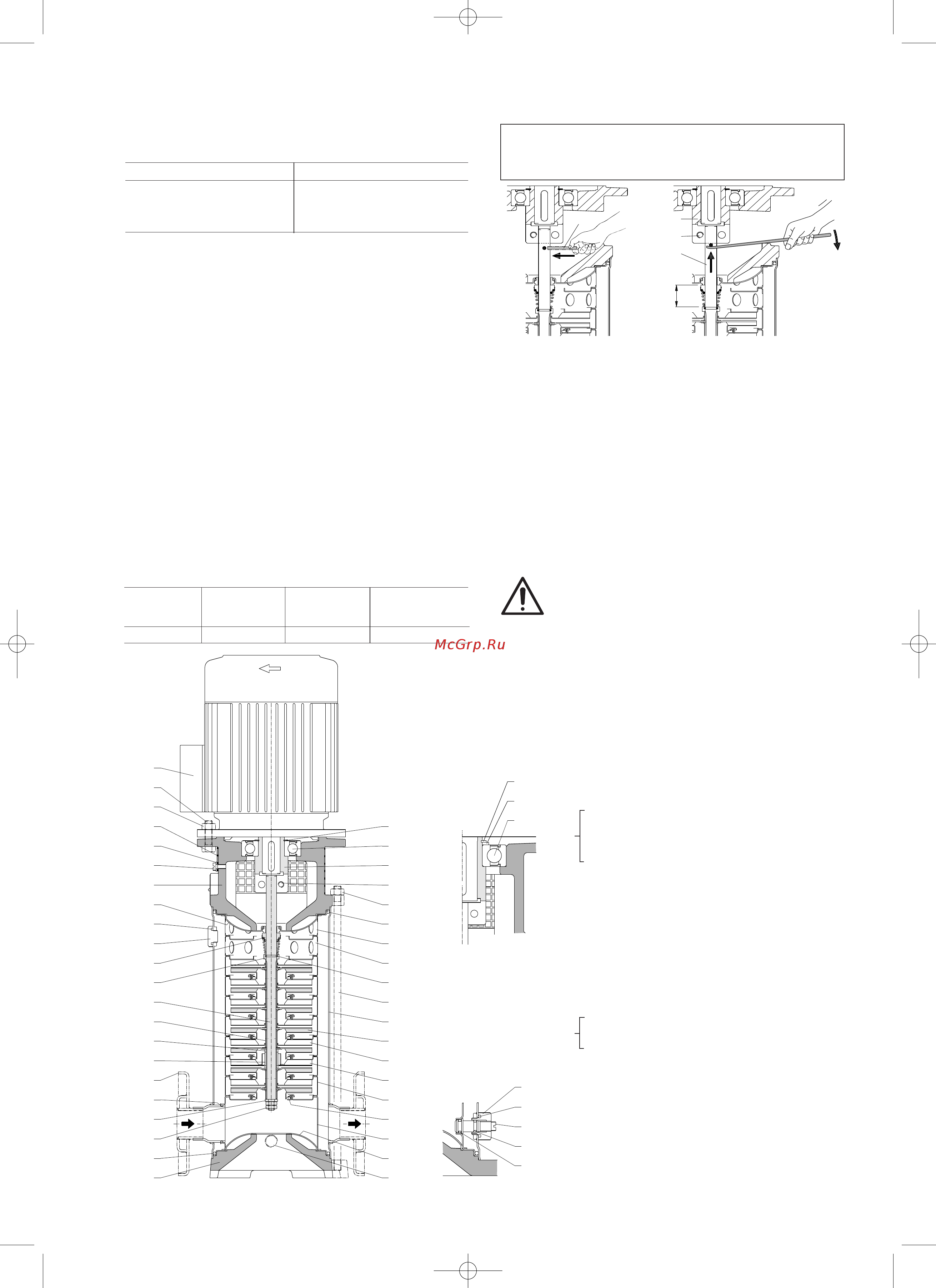

12. Schnittzeichnung und T
eile-Benennung
(1)
14.16
14.19
14.18
14.17
66.18
99.00
70.18
70.19
(3)
66.18
66.19
66.00
28.04
14.02
61.00
14.20
28.08
22.12
13.60
64.10
64.19
64.15
64.00
36.52
36.00
14.04
14.06
34.02
32.00
32.32
32.31
32.30
14.12
14.12
34.01
16.00
14.54
25.01
25.03
25.02
28.00
61.02
36.51
25.05
20.00
14.20
61.04
64.25
64.22
66.00
3.93.029
MXV 25-2
MXV 32-4
MXV 40-8
Änderungen vorbehalten.
(2)
(2)
