5.1. Sugledning
När en pump är monterad över vätskenivån (sugande
funktion,
figur 2A), skall en bottenventil inklusive sil vilken alltid
skall vara rensad monteras.
Sugledningen måste vara lufttät samt stigande för att undvika
luftansamlingar.
När pumpen monteras under vätskenivån (positivt
tilloppstryck,
figur 2B) monteras en avstängningsventil.
Följ de lokala föreskrifterna av systemets tryckökning.
Installera en sil på trycksidan för att undvika främmande
partiklar att komma in i pumpen.
5.2. T
ryckledning
Installera en skjutventil på tryckledningen för att kunna justera
tryck flöde, samt effektbehov.
Installera en manometer mellan ventilen och pumpen.
VARNING: en backventil skall monteras mellan skjutventilen
och pumpen för att förhindra tryckslag i pumphuset.
När servostyrda ventiler används skall en hydrotub eller
hydrofor monteras för att minska möjligheten till trycklslag som
kan uppstå genom plötsligt ändrat flöde.
6. Elektrisk anslutning
Elinstallationen måste utföras av en behörig elektriker
enligt lokala bestämmelser.
Följ säkerhetsföreskrifterna.
Utrustningen måste skyddsjordas.
Anslut jordledningen till plinten med märkningen.
Jämför frekvens samt huvudspänning enligt uppgivna data på
elmotorns namnplåt samt anslut enligt schemat på insidan
kopplingsboxens lock.
VARNING: vid motoreffekter över 5,5 kW undvikes direktstart.
Förse startanordningen med en Y-D starter eller motsvarande.
Motorer försedda med inbyggd startanordning
kan startas automatiskt.
Installera en
arbetsbrytare med minimum 3 mm luftspalt för
brytning av alla tre faserna.
Motorskydd avsett för strömstyrkan på elmotorn skall monteras.
Om annan än original elmotor användes, se specifikationer från
d
ess tillverkare.
7
. Uppstart
7.1. Förberedande kontroller
K
ontrollera att pump/motoraxeln roterar för hand (se
s
tycke 4.
)
.
Se till att skruvarna (64.25) på kopplingen är ordentligt dragna
(se stycke 10.2.).
Se till att kopplingsskyddet (32. 30) återmonteras.
7.2. Fyllning
VARNING: Torrkör aldrig pumpen, inte ens för en kort stund.
Starta pumpen först efter fullständig påfyllnad.
N
är pumpen befinner sig över vätskenivån
(
sugande
funktion
figur 2A) eller när sughöjden är för låg (mindre än 1
meter)för att öppna backventilen skall fyllning ske genom
luftskruven (figur 3).
Vid fyllningen skall nålskruven (14.17) på dräneringssidan
vara (14.12) öppen för att luftansamlingar skall kunna komma
ut (
figur 3a).
När pumpen är monterad under vätskenivån (tillflöde till
pumpen figur 2B), skall pumpen fyllas genom att sakta öppna
inloppsventilen medan utloppsventilen samt luftskruvem
hålles helt öppen för att luftansamlingarna skall kun na komma
ut.
Under fyllning, skall luftskruven vara öppen om
detta är möjligt beroende på vätsketemperatur
,
tryck m.m.
Om tryckledningen är monterad horisontalt eller lägre än
pumpens överkant skall endast luftskruven vara öppen.
7.3. Start samt kontroll
Stäng nålskruvarna (14.17) i dräneringspluggen (14.12)
(
figur 3b) samt stäng luftskruven (14.04).
Starta pumpen med tryckventilen stängd och sugsidans ventil
öppen. Öppna sedan tryckventilen sakta gradvis omedelbart
efter start tills önskat tryck, flöde erhållits.
Kontrollera att trycket ej understiger det på pumpens namnplåt
angivna.
Vid en trefasinstallation skall visad rotationsriktning
kontrolleras genom pilen på mellandelen (32.00): klockvis
rotation sett från motorns fläktsida.
Om felaktig rotation, skifta två av faserna till elmotorn.
23
3.93.017
5
1
5
1
7
5
4
7
2
5
3
6
B
A
F

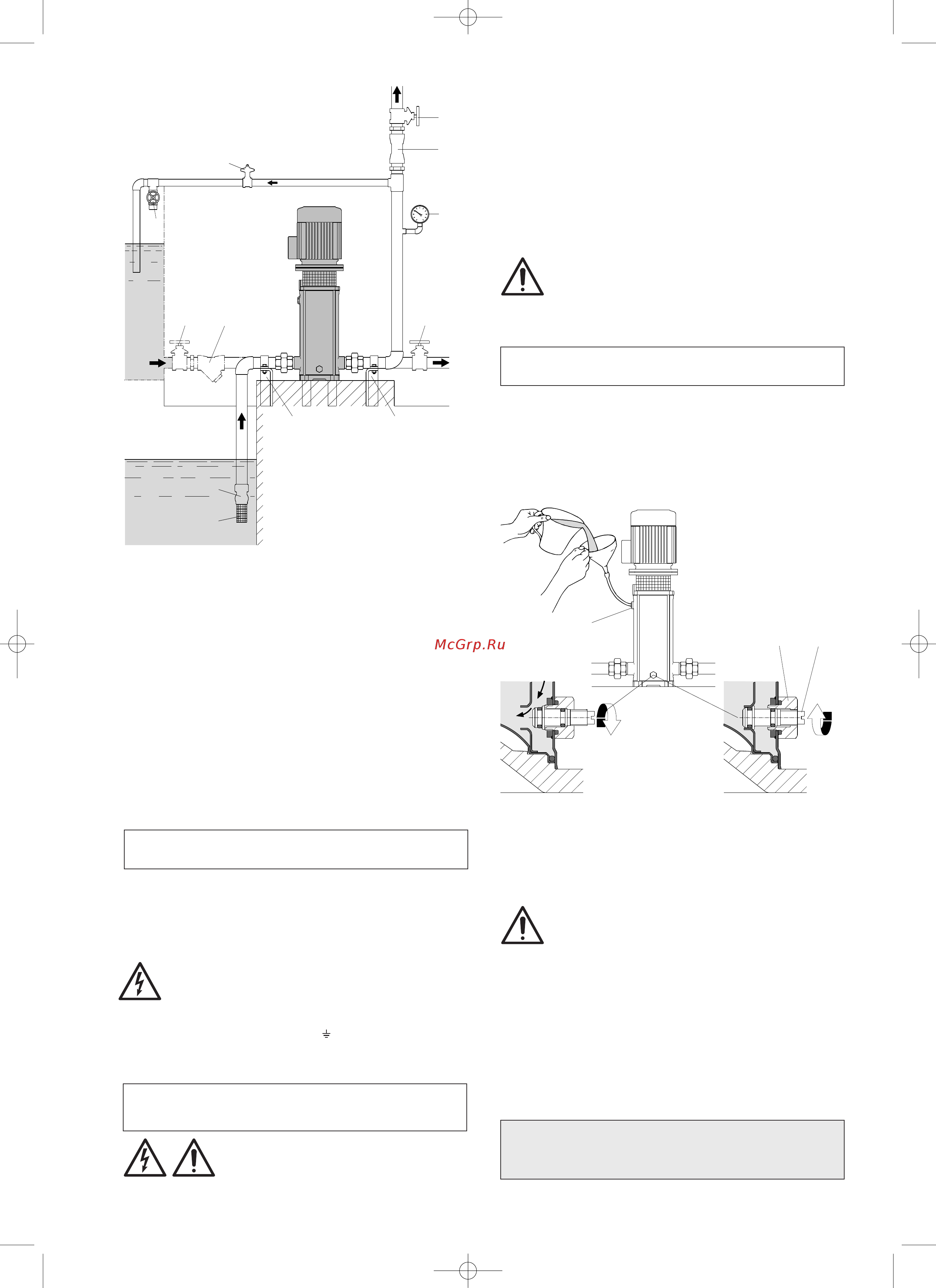

ig. 2 System diagram
A = Sugande funktion
B
= Tillrinning sugsidan
1. Sil
2
. Bottenventil
3
. Backventil
4. Överströmningsventil
5
. Skjutventil
6
. Manometer
7. Konsoll samt klämmor
f
ör rör
4.93.007
14.12 14.17
Fig. 3a Fyllning: luftskruv öppen
Fig. 3b luftskruv stängd
F
yllning 14.04
