Vertikale, mehrstufige Inline-Pumpen
MXV 50-16, 65-32, 80-48
BETRIEBSANLEITUNG
Inhaltsverzeichnis
Gegenstand Seite
1. Anwendungsbereich . . . . . . . . . . . . . . . . . . . . . . . . . . .12
2. Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
3. Aufstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
4. Aufsetzen des Motors . . . . . . . . . . . . . . . . . . . . . . . . . .12
5. Rohrleitungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
5.1. Saugleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
5.2. Druckleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
6. Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . .13
7. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
7.1. Vorkontrollen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
7.2. Auffüllung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
7.3. Einschalten und Funktionskontrolle . . . . . . . . . . . . . . . .13
8. Wartung und Betriebsüberwachung . . . . . . . . . . . . . . .14
9. Demontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
9.1. Austausch Gleitringdichtung . . . . . . . . . . . . . . . . . . . . .15
9.2. Austausch Kugellager . . . . . . . . . . . . . . . . . . . . . . . . . .15
9.3. Lager erste Stufe und Zwischenlager . . . . . . . . . . . . . .15
10. Neumontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
10.1. Anzugsmomente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
10.2. Einstellung des Pumpenläufers . . . . . . . . . . . . . . . . . . .15
11. Horizontale Installation . . . . . . . . . . . . . . . . . . . . . . . . .15
11.1. Montage Stützfüße . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
12. Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
13. Schnittzeichnung und Teile-Benennung . . . . . . . . . . . .16
13.1. Stufenzusammensetzung . . . . . . . . . . . . . . . . . . . . .37-39
13.2. Laufräder und Hülsenzusammensetzung . . . . . . . .37-39
ALLE ANLEITUNGEN AUFMERKSAM LESEN UND BEFOLGEN
1. Anwendungsbereich
Standardausführung
-
Für reine Flüssigkeiten, nicht explosiv oder entzündlich, nicht ge-
sundheits- oder umweltgefährdend, nicht aggressiv für die Pumpen-
baustoffe, ohne abrasive, feste oder langfaserige Bestandteile.
- Wenn die Dichtungsringe aus EPDM-Kautschuk sind, ist die
Pumpe nicht für Ölbetrieb geeignet.
- Höchstzulässiger Pumpenenddruck: 25 bar.
- Mediumstemperatur: von -15°C bis +110°C.
- Einsatz nur in gut belüfteten und gegen Witterungseinflüsse
geschützten Räumen. Raumtemperatur bis 40°C.
2900 1/min
Motornennleistung bis kW: 4 7 22
Schalldruck dB (A) max: 69 74 76
Start/Stunde max: 30 24 15
Bei Sondermotoren: siehe Anwendungsbereiche und
Geräuschwerte in der Motor-Gebrauchsanleitung.
2. Transport
Die Pumpe und das Pumpen-Motor-Aggregat (ohne Ver-
packung) wie in Abb. 1 angegeben anheben und transportie-
ren. Die Pumpen-Motor-Einheit (Abb. 1c) langsam anheben
und unkontrollierte Schwindungen vermeiden: Kippgefahr. Beim
horizontalen Anheben ist die Pumpe am Schwerpunkt zu verseilen.
3. Aufstellung
Die Pumpen MXV 50-16, 65-32 und 80-48 in der Standardaus-
führung sind für die Aufstellung mit vertikaler Läuferachse und
unterer Grundplatte vorgesehen.
Sie können auch in horizontaler Position mit auf Wunsch mitge-
lieferten Stützfüßen (siehe Kapitel 11.) installiert werden.
Die Pumpe soll so nah wie möglich an der Saugquelle aufge-
stellt werden (NPSH- Wert berücksichtigen).
Freiraum für die Motorlüftung, für die Kontrolle der Wellen-
drehung, für das Auffüllen bzw. Entleeren der Pumpe und
die Sammelmöglichkeit der zu beseitigenden Flüssigkeit
vorsehen (für die Drainage von schädlichen Flüssigkeiten bzw.
Flüssigkeiten, die mit einer über 60°C liegenden Temperatur
beseitigt werden müssen).
Sicherstellen, daß eine längere, zufällige Leckage kei-
ne Schäden an Personen oder Sachen verursacht.
Eine Leckage könnte in Folge eines Druckstoßes, ei-
nes Wasserschlags, fehlerhafter Manöver (z.B. aus-
bleibender Verschluß einer Verschlußschraube oder eines Ven-
tils) oder anderer Fehlfunktionen auftreten. Für den Fall einer
Leckage ist eine Abflußmöglichkeit oder ein automatisches Ent-
wässerungssystem gegen Überflutungen vorzusehen.
Die Pumpe ist auf eine ebene und waagerechte Oberfläche zu
montieren (mit Hilfe einer Wasserwaage): ein schon festes Zement-
fundament
oder auf eine steife und tragende Metallkonstruktion.
Um einen stabilen Stand zu erreichen, sind gegebenenfalls kali-
brierte Bleche bei den vier Verankerungsschrauben einzusetzen.
4. Aufsetzen des Motors
Die Pumpen MXV sind für den Anschluß von Standard-Elektro-
motoren der Bauweise (IEC 34-7) IM V1 vorgesehen, mit An-
schlußabmessungen und Nennleistung nach IEC 72.
Wird die Pumpe ohne Motor geliefert, auf dem Pumpenty-
penschild angegebene Leistung und Nenndrehzahl und die im
Katalog angegebenen Kenndaten berücksichtigen.
ACHTUNG! Die Motoren müssen für das senkrechte Anheben mit
dem Wellenende nach unten über zwei Hebepunkte mit Haken
auf diametral gegenüberliegenden Positionen verfügen. (Abb 1b).
Vor dem Aufsetzen Motorwellenstumpf, Paßfeder und Auflage-
flächen auf den Flanschen sorgfältig von Schutzlack, Ver-
schmutzungen und Oxydationen reinigen.
Den Motorwellenstumpf mit einer nichtsperrenden, tropfsiche-
ren Schmiere auf Graphitbasis einstreichen. Kein Öl verwen-
den, da es die untenliegende Gleitringdichtung beschädigen
kann (siehe Kapitel 9.1.).
Den Motorwellenstumpf bei Pumpe in vertikaler Position in die
Kupplung stecken, dabei die Paßfeder mit der Nut ausrichten und
die Motorflansch auf die Flansch der Antriebslaterne aufsetzen.
Den Motor drehen und den Klemmkasten in die gewünschte
Position orientieren, wobei die Position der Flanschbohrungen
in Übereinstimmung gebracht wird.
ACHTUNG! Die 4 Flanschschrauben (70.18) mit Muttern sind
gleichmäßig überkreuz (abwechselnd auf diametral gegenü-
berliegenden Positionen) anzuziehen (siehe Kapitel 10.1.).
Vor und nach dem Anziehen der Schrauben (70.18) überprü-
fen, daß die Kupplung mit Pumpenwelle und Motorwelle
sich leicht von Hand drehen läßt (Verkleidung 32.30 abneh-
men und wieder einbauen).
ACHTUNG! Zur Abnahme bzw. Austausch des Motors
siehe Kapitel 9.
5. Rohrleitungen
Die Strömungsgeschwindigkeit soll in der Saugleitung 1,5 m/s und
in der Druckleitung 3 m/s nicht übersteigen.
Keinesfalls Rohrweiten kleiner als die der Pumpenstutzen wählen.
Die Pfeile auf dem Pumpengehäuse (14.00) zeigen die Ein-
gangs- (Zulauf- bzw. Saugleitung) und Ausgangsöffnungen
(Druckleitung) an. Bevor die Rohrleitungen angeschlossen wer-
den, muß man sich vergewissern, daß sie innen sauber sind.
Die Leitungen sind auf eigenen Stützen in Nähe der Pumpe mit
Rohrschellen abzufangen. Sie sind so anzuschließen, daß sie
keine Kräfte, Spannungen und Vibrationen auf die Pumpe über-
tragen (siehe Abb. 2).

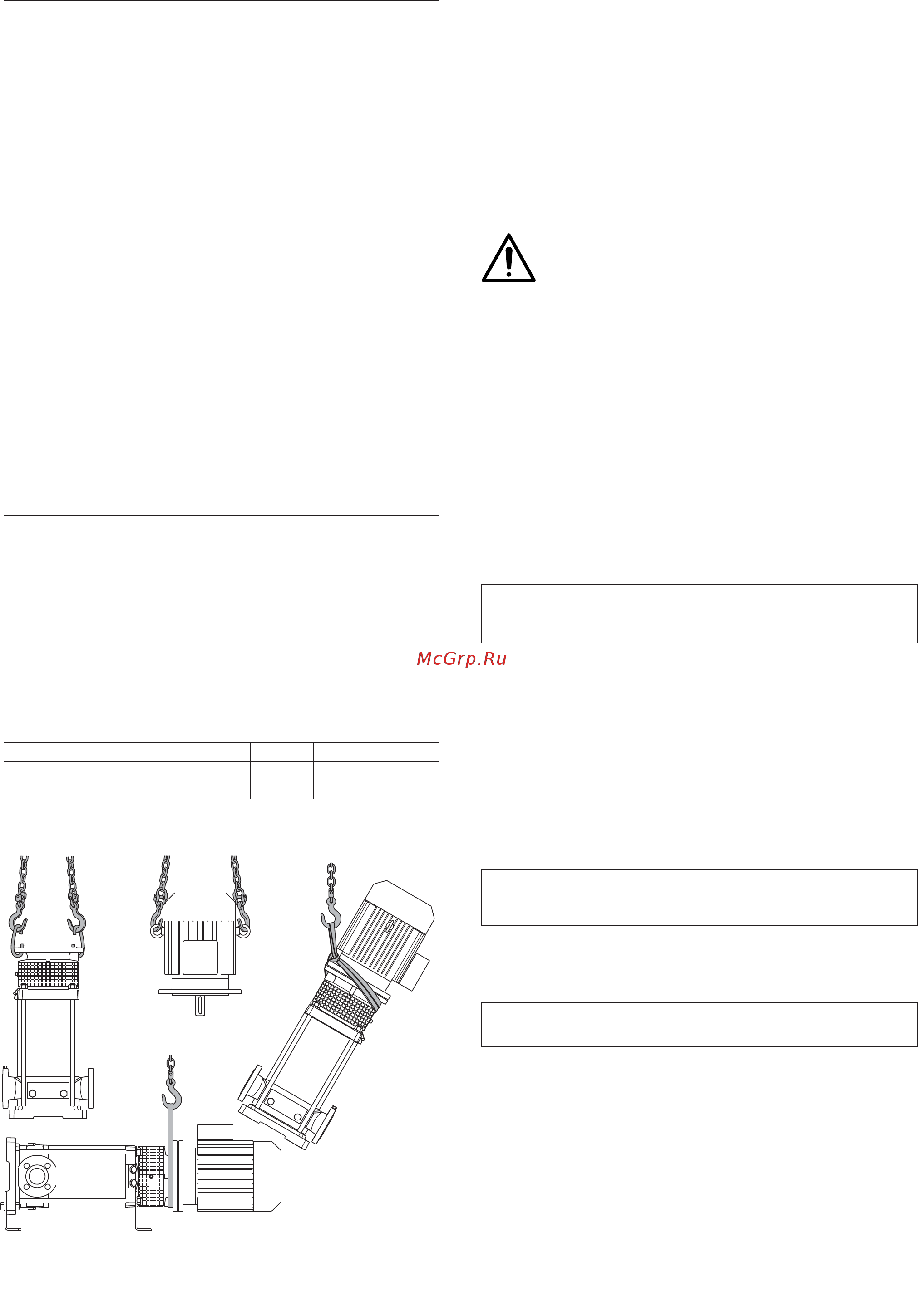

Abb. 1a Anheben Pumpe ohne Motor
b Anheben Motor ohne Pumpe
c Anheben Pumpe mit Motor
a
b
c
c
Max 270 kg
4.93.214
12
