Innan arbeten på aggregatet utföres måste elspänningen
brytas.
Kontrollera att elströmmen på elmotorns namnplåt uppgivna ej
är överstigen, i så fall justera med tryckventilen tills rätt värde
e
rhållits.
Om den sugande funktionen upphör (tryckmanometern svänger
eller om trycket minskar/ökar) se till att alla röranlutningar på
sugsidan är täta, se till att avluftningsskruven.
Stang nålskruven i dräneringspluggen (
figur 3b).
VARNING: när pumpen befinner sig över vätskenivån
(sugande funktion figur 2A) efter en längre tids uppehåll
före återstart skall det kontrolleras att vätska finns i
p
umpen och att den är avluftad.
O
m inte, utför lämplig
åtgärd (öppning samt stängning) av backventilen samt fyll
p
umpen med vätska (se
a
vsnitt 7.2.
)
.
Kör aldrig pumpen mer en fem minuter mot stängd
ventil.
Längre körningar kan resultera i allvarliga skador på
pumpen beroende på tryckökning samt ökad
temperatur i pumphuset.
Om systemet skall köras utan vätskeuttag skall en
överströmnings ventil installeras (
figur 2) för att garantera
e
tt minimum flöde av: 0,3 m
3
/
h för
M
XV.. 25-2
;
0,5 m
3
/
h för
MXV.. 32-4; 1 m
3
/h för MXV.. 40-8.
När pumpen blivit överhettad genom körning för länge mot
stängd ventil skall pumpen stannas innan tryckventilen öppnas.
För att undvika fara för personer eller deformeringar i
pumphuset skall vätskan svalna innan den eventuellt avtappas.
Försiktighet måste iakttagas när vätskan har hög
temperatur. Rör ej vätskan om temperaturen
överstiger 60 ˚C. Rör ej pumpen eller elmotorn om
yttertemperaturen överstiger 80 ˚C.
8. Underhåll samt tillsyn av pumpen
Under normala driftsförhållanden behöver elmotorn inget
underhåll.
Skapa rutiner för kontroll av pumpen samt rörsystem
regelbundet.
O-ljud samt läckage skall kontrolleras, speciellt runt axeländan
vid kopplingsskyddet skall läckage sökas.
Den speciellt utformade mellandelen är konstruerad för att
behålla vätska, så det är därför viktigt att hålla pumpaggregatet
samt omgivningen rent för att i god tid kunna konstatera
eventuellt läckage.
Rengör filter på sugsidans röranslutning kontinuerligt, samt
kontrollera pumpkurvan och ef
fektförbrukning.
Kullagren i elmotorn samt pumpen (66.00 se
stycke 9.2.) är
permanentsmorda, ingen återsmörjning är nödvändig.
Se drift/installationsanvisningar på elmotorn (om dessa finns
tillgängliga).
T
ag bort eventuellt överskott på fett som krypit fram ur lagret
(66.00) efter en tids körning vid den första inspektionen.
V
id sjövatten eller
vatten innehållande klor ökar risken för
korrosion vid stillestånd (eller vid förhöjda temperaturer samt
vid minskat pH värde).
Vid de tillfällen när pumpen ej användes för en längre tid skall
den dräneras samt torkas.
För att förlänga livslängden skall pumpen som vid pumpning av
förorenade vätskor köras med en ren vätska efteråt för att
avlägsna partiklar.
När pumpen ej användes skall denna avtappas helt om
frysrisk föreligger
(figur 4).
Före återstart skall pumpen fyllas helt med vätska (se avsnitt
7.2.
) samt kontroll av frigång ske på grund av fastsatt
axeltätning eller andra orsaker.
Detta kan konstateras genom att pumpaxeln ej går att rotera för
h
and, är detta fallet måste pumpen demonteras och rengöras.
Bryt strömförsörjningen före service samt se till
att den ej kan påkopplas oavsiktligt.
9. Demontering
Före demontering skall alla ventiler stängas samt pumpen
avtappas helt på vätska (
figur 4).
Före demontering samt återmontering hänvisas till
sprängskissen på (
avsnitt 12.) samt figurerna 5, 6.
Demontering samt inspektion kan utföras utan att pumphuset
(yttre rör 14.02) behöver demonteras från rörledningarna.
Arbetsordning för demontering:
1. Markera positionen av motorn på mellandelen (32.00) samt
på den yttre rör (14.02).
2. Demontera skruvarna (32.32) med brickorna (32.31) samt
kopplingsskyddet (32.30).
3. Lösgör skruvarna (64.25) på kopplingen (64.22).
VARNING: För att undvika kompression av fjädern på den
m
ekaniska axeltätningen (30.00) genom axial rörelse på axeln
(64.00), rekommenderar vi att lösgöra skruvarna (64.25) på
kopplingen (64.22) även när
bara elmotorn skall bytas ut.
Efteråt skall axeln (64.00) positioneras enligt avsnitt 10.2.
4. Demontera strömkablarna till elmotorn samt bultarna (70.18)
inklusive muttrarna (70.19)
och dra ur elmotorn från
kopplingen (64.22).
5. Demontera muttrarna (61.04) från pinnbultarna (61.02).
6.
Och drag av mellandelen (32.00) komplett med kullagret
(66.00) samt kopplingen (64.22) från pumpaxeln (64.00) från
yttre rör (14.02).
När mellandelen (32.00) är demonterad kan alla delar
avlägsnas med pumpaxeln (64.00) från yttre rör (14.02).
7.Demontera övre locket (34.02) med o-ringen (14.20) samt
pumphusets trycksida (20.00).
9.1. Byte av den mekaniska axeltätningen
Demontera axeltätningen (36.00), (den roterande delen) från
axeln (64.00), se till att axlen ej blir repad.
Demontera även den stationära delen från den övre skölden
(34.02).
T
illse att den
nya mekaniska axeltätningens fjäder har rätt
lindning i förhållande till pumpaxelns rotationsriktning, den
skall vara högervriden sett från stationärdelen.
Kontrollera att den nya axeltätningen ej är skadad samt fri från
smuts eller skarpa kanter
.
O-ringarna i EPDM får inte komma i kontakt med
oljebaserade produkter
.
För montage skall eventuellt smörjmedel vara anpassat till
ovanstående material.
T
ryck den roterande delen mot låsringen (36.52) på pumpaxeln
(64.00) utan att komprimera fjädern. Kontrollera korrekt längd
före och efter byte (se L1 i
figur 5).
Om detta göres korrekt kommer fjäderspänningen automatiskt
när stationärdelen monteras (se L2 i
figur 6b).
V
id monteringen av den mekaniska axeltätningen skall
försiktighet iakttagas så att den ej skadas, eller kommer snett.
24
4.93.008

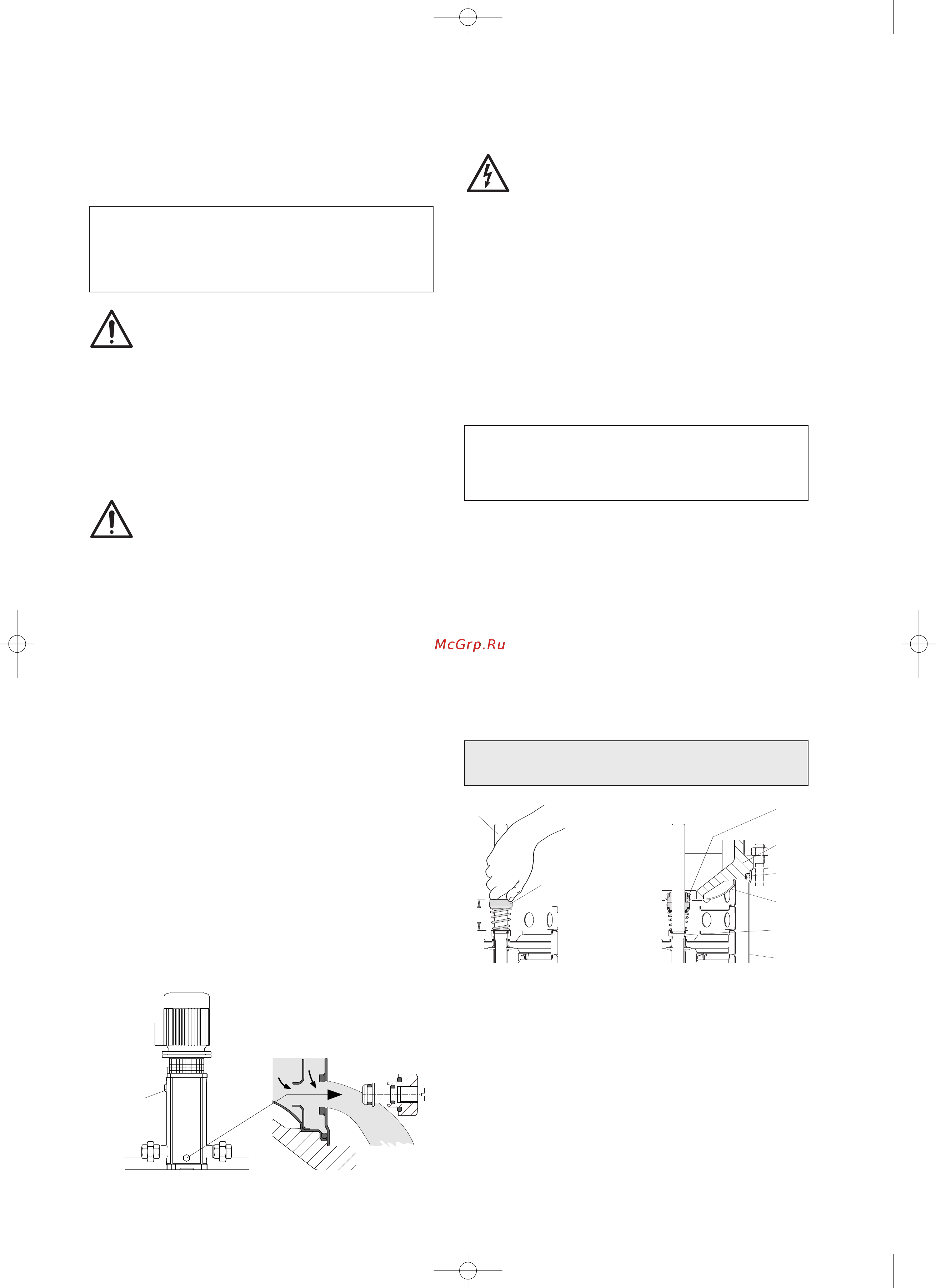

Fig. 4 Dränering
Luftintag
Parte fissa
36.00
Parte rotante
36.00
14.02
36.52
34.02
14.20
32.00
3.93.018
64.00
L1
Fig. 5
Montering av axeltätning
Roterande
del
Fast del
istr_MXV25 01_2010 10-12-2009 8:23 Pagina 24
