Tillse att möjligheten finns att dränera pumpen utan att
hela systemet måste tömmas.
Installera korrekt om behov finnes kompensatorer för buller
eller vibrationer.
När flänsanslutningar användes, se till att packningen ej
monteras snett så att den stryper rördiametern invändigt.
5.1. Sugledning
När en pump är monterad över vätskenivån (sugande
funktion, figur 2A), skall en bottenventil inklusive sil vilken alltid
skall vara rensad monteras.
Sugledningen måste vara lufttät samt stigande för att undvika
luftansamlingar.
När pumpen monteras under vätskenivån (positivt
tilloppstryck, figur 2B) monteras en avstängningsventil.
Följ de lokala föreskrifterna av systemets tryckökning.
Installera en sil på trycksidan för att undvika
främmande partiklar att komma in i pumpen.
5.2. Tryckledning
Installera en skjutventil på tryckledningen för att kunna justera
tryck flöde, samt effektbehov.
Installera en manometer mellan ventilen och pumpen.
VARNING: en backventil skall monteras mellan skjutventilen
och pumpen för att förhindra tryckslag i pumphuset.
När servostyrda ventiler används skall en hydrotub eller
hydrofor monteras för att minska möjligheten till trycklslag som
kan uppstå genom plötsligt ändrat flöde.
6. Elektrisk anslutning
Elinstallationen måste utföras av en behörig elektriker
enligt lokala bestämmelser.
Följ säkerhetsföreskrifterna.
Utrustningen måste skyddsjordas.
Anslut jordledningen till plinten med märkningen.
Jämför frekvens samt huvudspänning enligt uppgivna data på
elmotorns namnplåt samt anslut enligt schemat på insidan
kopplingsboxens lock.
VARNING: vid motoreffekter över 5,5 kW undvikes direktstart.
Förse startanordningen med en Y-D starter eller motsvarande.
Motorer försedda med inbyggd startanordning
kan startas automatiskt.
Installera en arbetsbrytare med minimum 3 mm luftspalt för
brytning av alla tre faserna.
Motorskydd avsett för strömstyrkan på elmotorn skall monteras.
Om annan än original elmotor användes, se specifikationer från
dess tillverkare.
7. Uppstart
7.1. Förberedande kontroller
Kontrollera att pump/motoraxeln roterar för hand (se stycke 4.).
Se till att skruvarna (64.25) på kopplingen är ordentligt dragna
(se stycke 10.2.).
Se till att kopplingsskyddet (32. 30) återmonteras.
7.2. Fyllning
VARNING: Torrkör aldrig pumpen, inte ens för en kort stund.
Starta pumpen först efter fullständig påfyllnad.
När pumpen befinner sig över vätskenivån (sugande
funktion figur 2A) eller när sughöjden är för låg (mindre än 1
meter)för att öppna backventilen skall fyllning ske genom
luftskruven (1 ) (figur 3).
Vid vertikal installation, demontera pluggen (2) under
uppfyllning för att avlufta sugsidan. När pumpen blivit fylld skall
pluggen (2) återmonteras. Fortsätt därefter fyllning tills vätskan
når den övre ventilationspluggen (1). Fyll hela pumpen innan
pluggen (1 ) återmonteras.
Vid horisontalt montage skall pumpen fyllas och ventileras
genom pluggen (1) på pumpfoten (14.00).
När pumpen är monterad under vätskenivån (tillflöde till
pumpen figur 2B), skall pumpen fyllas genom att sakta öppna
inloppsventilen medan utloppsventilen samt lufthålen (1), (2)
(figur 3) hålles helt öppen för att luftansamlingarna skall kun na
komma ut.
Under fyllning, skall luftskruvarna (1) (2) vara
öppna om detta är möjligt beroende på
vätsketemperatur, tryck m.m.
Om nödvändigt skall packningar samt ventiler monteras i
lufthålen 1 och 2 för att kontrollera utflödet samt riktningen på
vätskeflödet.
Om tryckledningen är monterad horisontalt eller lägre än
pumpens överkant skall endast luftskruven vara öppen.
7.3. Start samt kontroll
Stäng nålskruvarna (1), (2) (figur 3).
Starta pumpen med tryckventilen stängd och sugsidans ventil
öppen. Öppna sedan tryckventilen sakta gradvis omedelbart
efter start tills önskat tryck, flöde erhållits.
Kontrollera att trycket ej understiger det på pumpens namnplåt
angivna.
A
B
6
3
5
2
7
4
5
7
1
5
1
5
3.93.113
1. Sil
2. Bottenventil
3. Backventil
4. Överströmningsventil
5. Skjutventil
6. Manometer
7. Konsoll samt klämmor
för rör

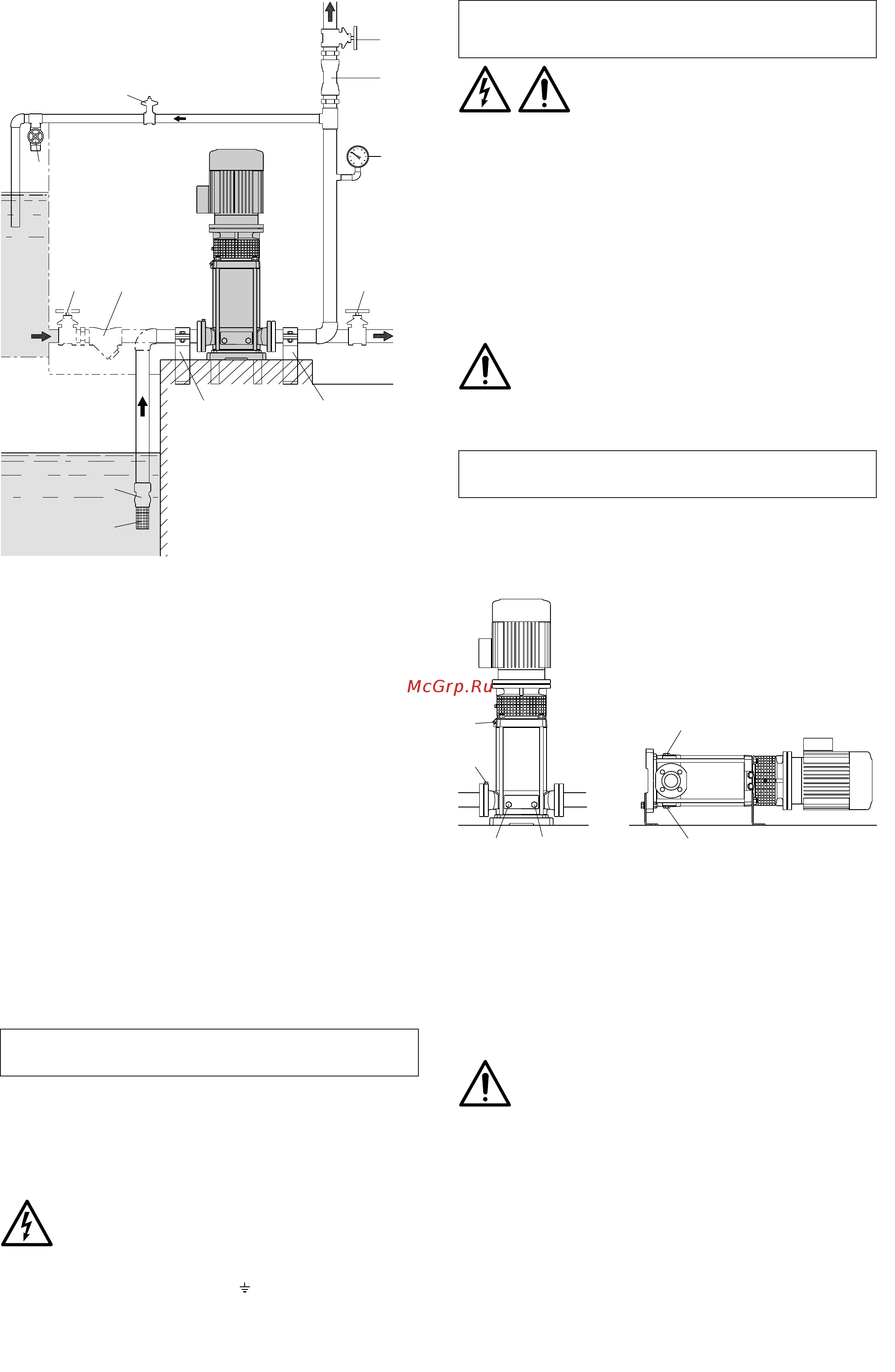

Fig. 2 System diagram
A = Sugande funktion
B = Tillrinning sugsidan
(3)
(1) (2)
2)
1)
(3)
(3)
4.93.215
Fig. 3 (1) Fyllning samt lultskruv
(2) Sugsidans luftskruv
(3) Dränering
28
