9
.2. Byte av kullager
Om byte av kullager (66.00) behövs skall typ 2Z, C3 samt
avsedd storlek stämplad på det gamla lagret användas.
Kullagret skall ha smörjmedel avsett för drifttemperaturen.
K
ullagerstorlek beror på de olika elmotorerna.
M
otorstorlek Typ
80 6206, 2Z, C3
9
0 6207, 2Z, C3
100-112 6208, 2Z, C3
132 6310, 2Z, C3
9.3. Andra stegets lager samt mellanlager
MXV.. 25-2, 32-4, 40-8
pumparna har ett glidlager (64.10) på
a
xeln (64.00) samt ett kullager i mellandelen (25.03) bakom det
andra pumphjulet (referande från sugsidan).
Från storlekarna
MXV.. 25-212, MXV.. 32-412 samt
MXV.. 80-811 kan det också förekomma ett lager till (se
avsnitt 12.1.).
För att byta dessa måste mellandelarna demonteras, glöm ej
att numrera dessa så att de ej kommer i fel ordning vid
å
termonteringen (se längder samt positioner i sprängskissen
avsnitt 12.1.) så att dessa återmonteras riktigt.
10. Återmontering
För återmontering hänvisas till demontering i omvänd ordning
(se
avsnitt 9.).
V
id isättandet av pumpaxeln (64.00) inklusive innehållet i yttre
rör (14.02) kontrollera att första stegets (25.01) i pumphusets
s
ugsida (16.00) samt kullagret (25.03) är monterat korrekt.
Kontrollera o-ringarna (14.20) och byt dessa om dom är skadade.
Se till att o-ringarna (14.20) är rätt isatta i sätena på den nedre
kåpan (34.01) samt den övre kåpan (34.02). Smörj
tätningsringarna med rent vatten eller något motsvarande
smörjmedel.
10.1. Åtdragningsmoment
Hjulmutter Muttrar (61.04)
Skruv
(64.25)
Skruv
(70.18)
(28.04)
Pinnbult kopplingen
med muttrar
(70.19)
8 Nm 50 Nm 22 Nm 40 Nm
Vid åtdragning av muttrarna (28.04) skall försiktighet iakttagas
så att mothållet på andra sidan ej skadar pumpaxeln.
VARNING: muttrarna (61.04) på bultarna (61.02) och
skruvarna (70.18) samt muttrarna (70.19) måste dragas
växelvis tvärs över.
10.2. Position av pumpaxel
Positionen av axeln skall justeras när pumpen befinner sig i
vertikalläge avlastad rotor (
figur 6a) genom isättning av en
s
tålpinne kan axeln (64.00) Iyftas upp tills denna tar emot i
kopplingen (64.22).
G
enom att samtidigt draga åt skruvarna (64.25) låses axeln i
rätt läge i kopplingen (se
figur 6b).
A
vlägsna stålpinnen.
Montera elmotorn enligt avsnitt 4.
11. Reservdelar
Vid beställning av reservdelar uppgiv positionsnummer samt
beskrivning i sprängskissen (
avsnitt 12.), uppge även alla data
på namnplåten som finns på pumpen ( typ, data, serienummer).
Pumpar som skall sändas för reparation skall vara väl
rengjorda samt ursköljda innan avsänding sker
.
F
ig. 6a
R
otor helt avlastad;
använd en (*) ståipinne enligt bild.
F
ig. 6b
Rotor rest, position för låsning
a
v axeln i kopplingen
25
L2
3.93.019
(
*
)
64.00
6
4.25
64.22
Reservation för ändringar.
Nr. Benämning
13.60 Fläns med adapter
14.02
Yttre rör
14.04 Plugg
14.06 O-ring
14.12 Plugg
14.16
O-ring
14.17 Skruv
14.18
O-ring
14.19
O-ring
14.20 Pumphuspackning
14.54 Slitring (1)
16.00 Pumphus, sugsida
20.00 Pumphus, trycksida
22.12 O-ring för ejektor sugsida
25.01
Mellandel första steget
25.02 Mellandel
25.03
Mellandel med lager
25.05
Mellandel sista steget
28.00 Pumphjul
28.04 Pumphjulsmutter
28.08
Bricka
32.00 Mellandel
32.30 Skydd
32.31
Bricka
32.32 Skruv
34.01
Nedre lock
34.02 Övre lock
36.00 Mekanisk tätning
36.51 Låsring, delad
36.52
Smorjnippel
61.00 Grundplatta
61.02 Pinnbult
61.04
Mutter
64.00 Pumpaxel
64.10
Glidlager
64.15 Distanshylsa
64.19 Distanshylsa
64.22 Koppling
64.25
Skruv
66.00 Kullager
66.18
Låsring
66.19
Smörjnippel (3)
70.18 Skruv
70.19 Mutter
99.00 Motor, komplett
(1) Monterad i mellandel (levereras ej separat).
(2) Se
avsnitt 12.1.
(3) Endast för motorstorlek 132

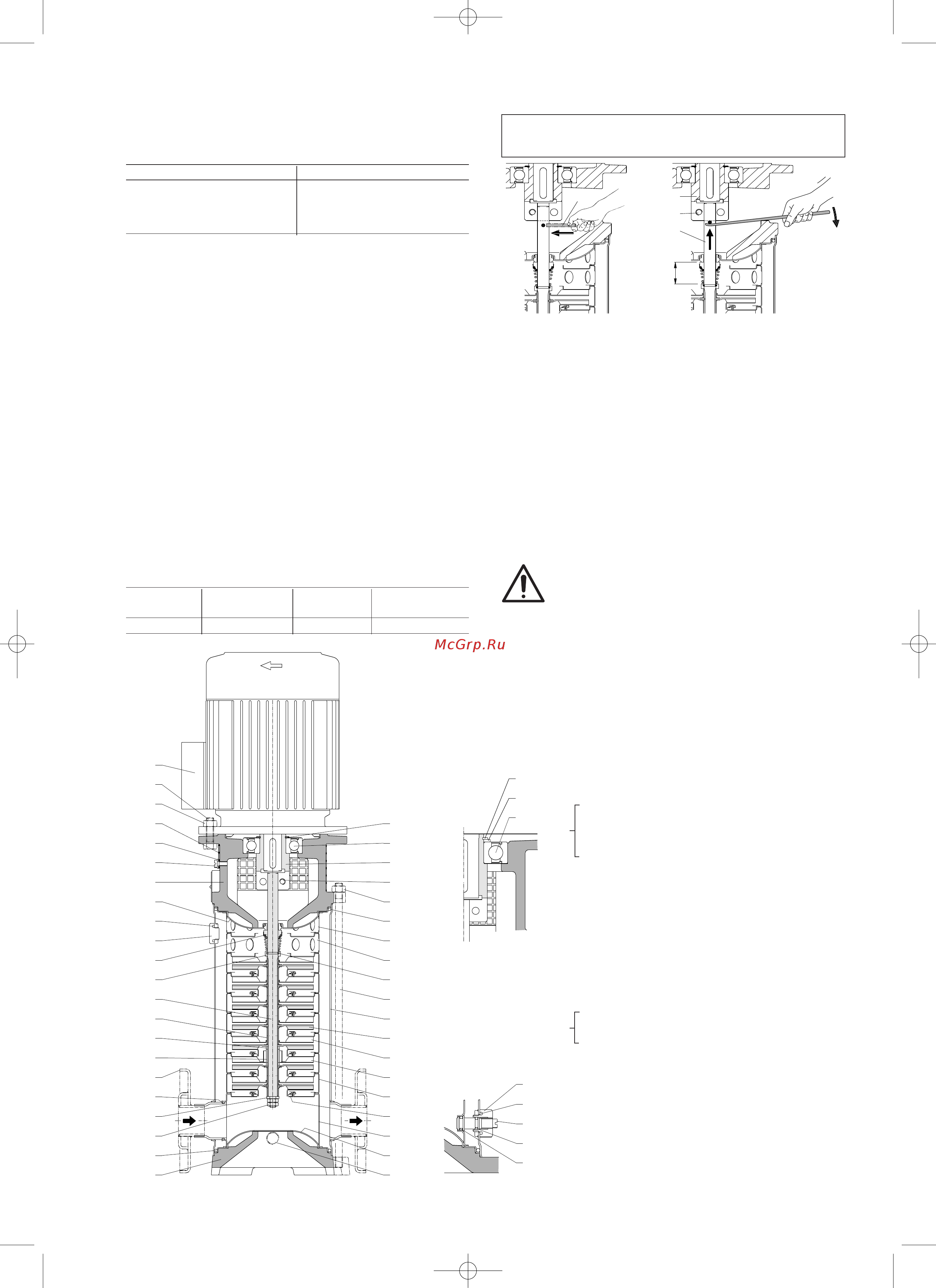

12. Sprängskiss samt reservdelsbeskrivning
(1)
14.16
14.19
14.18
14.17
66.18
99.00
70.18
70.19
(3)
66.18
66.19
66.00
28.04
14.02
61.00
14.20
28.08
22.12
13.60
64.10
64.19
64.15
64.00
36.52
36.00
14.04
14.06
34.02
32.00
32.32
32.31
32.30
14.12
14.12
34.01
16.00
14.54
25.01
25.03
25.02
28.00
61.02
36.51
25.05
20.00
14.20
61.04
64.25
64.22
66.00
3.93.029
MXV 25-2
MXV 32-4
MXV 40-8
(2)
(2)
istr_MXV25 01_2010 10-12-2009 8:23 Pagina 25
