31

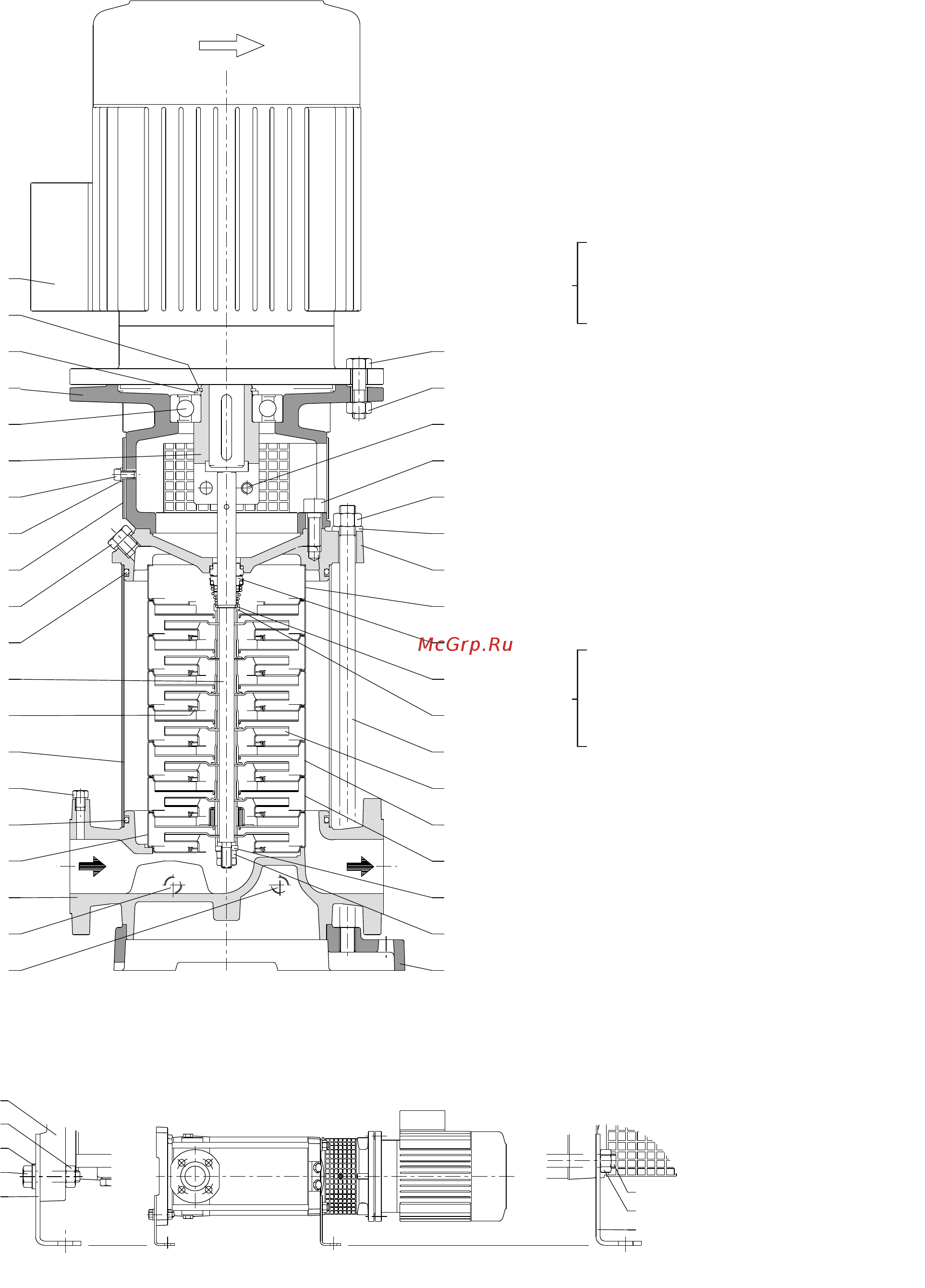

13. Sprängskiss samt reservdelsbeskrivning
Nr. Benämning
14.00 Pumphus
14.02 Yttre rör
14.04 Plugg med bricka
14.12 Plugg med bricka
14.20 Pumphuspackning
14.42 Plugg med bricka
14.54 Slitring (4)
25.01 Mellandel första steget
25.02 Mellandel
25.03 Mellandel med lager
25.05 Mellandel sista steget
28.00 Pumphjul
28.04 Pumphjulsmutter
28.08 Bricka
32.00 Mellandel
32.30 Skydd
32.31 Bricka
32.32 Skruv
34.02 Övre skölden
36.00 Mekanisk tätning
36.51 Låsring, delad
35.52 Smörjnippel
61.00 Grundplatta
61.02 Pinnbult
61.03 Bricka
61.04 Mutter
61.07 Skruv
61.30 Stödfot
61.32 Bult
61.34 Bricka
61.36 Mutter
64.00 Pumpaxel
64.10 Glidlager
64.13 Övre distanshylsa
64.14 Nedre distanshylsa
64.15 Distanshylsa
64.18 Lagerdistanshylsa (övre)
64.19 Legerdistanshylsa (nedre)
64.22 Koppling
64.25 Skruv
66.00 Kullager
66.18 Låsring
66.19 Stödring (7)
70.18 Skruv
70.19 Mutter (7)
99.00 Motor, komplett
(4) Monterad i mellandel (levereras ej separat)
(5) se
avsnitt 13.1.
(6) se avsnitt 13.2.
(7) Ej installerad i motorerna 100-112
3.94.055
61.0014.12
14.12
14.00
25.01
14.20
14.42
28.04
14.02
14.54
64.00
14.20
14.04
32.30
32.31
32.32
64.22
66.00
32.00
66.19
28.08
25.03
25.02
28.00
36.52
36.51
36.00
25.05
34.02
61.03
61.04
61.07
64.25
70.19
70.18
61.02
(4
(7)
66.18
99.00
(7)
61.30
61.32
61.34
61.36
61.00
61.30
61.02
61.04
MXV 50-16
MXV 65-32
MXV 80-48
(5)
(6)
