5.1. Tuyau d’aspiration
Avec la pompe au dessus du niveau de l’eau (fonctionne-
ment en aspiration,
fig. 2A) insérer un clapet de pied avec cré-
pine, qui doit toujours rester immergé.
Le tuyau d’aspiration doit être parfaitement étanche et il doit
avoir une forme ascendante pour éviter des poches d’air.
Avec le
niveau d’eau côté aspiration sur la pompe (fonction-
nement en charge,
fig. 2B) insérer une vanne.
Pour augmenter la pression du réseau de distribution, s’en tenir
aux prescriptions locales.
Monter un filtre en aspiration pour empêcher l’entrée des
corps étrangers dans la pompe.
5.2. T
uyau de refoulement
Insérer une vanne sur le tuyau de refoulement pour régler le
débit, la hauteur d’élévation et la puissance absorbée.
Entre la pompe et la vanne monter un indicateur de pression
(manomètre).
ATTENTION: insérer entre la pompe et la vanne un clapet de
retenue pour éviter une inversion de l’écoulement après mise
hors circuit du groupe moto-pompe et pour protéger la pompe
contre les “coups de bélier”.
A
vec des clapets à fermeture rapide (appareils d’arrêt servo
-
commandés), Prévoir un réservoir à air ou un autre dispositif de
protection contre les coups de bélier dans le cas de variationes
soudaines de débit.
6. Connexion électrique
La connexion électrique doit être exécutée par un spécia-
liste suivant les prescriptions locales.
Suivre les normes de sécurité.
Exécuter la mise à la terre.
Raccorder le conducteur de protection
à la borne .
Comparer la tension du réseau avec les données de la plaque
signalétique et réaliser le branchement conformément au schéma à
l’intérieur du couvercle de la boîte à bornes.
ATTENTION:
avec moteurs de puissance ≥ 5,5 kW éviter le
démarrage direct. Prévoir un tableau de démarrage étoile-triangle
ou une autre installation de démarrage.
Les moteurs dont l’alimentation en courant est di-
rectement commutée par des interrupteurs ther-
miques peuvent démarrer automatiquement.
Installer un dispositif pour débrancher chaque phase du réseau
(
i
n
terrupteur pour déconnecter la pompe de l’alimentation) avec
u
ne distance d’ouverture des contacts d’au moins 3 mm.
Installer une protection-moteur appropriée selon le courant indiqué
sur la plaque signalétique.
Voir les autres indications éventuelles dans les instructions de
service du moteur (si-données).
7
. Mise en marche
7.1. Contrôles préliminaires
Vérifier que l’accouplement avec l’arbre tourne facilement à
m
ain (voir
c
hap. 4.
)
.
S’assurer que les vis (64.25) de l’accouplement soient serrés
(
voir
c
hap. 10.2.
)
.
S
’assurer que la protection de l’accouplement
(32.30) soit fixée sur la lanterne.
7.2. Remplissage
ATTENTION: éviter à tout prix le fonctionnement à sec,
même pour essai.
Démarrer la pompe seulement après l’avoir remplie complète-
ment de liquide.
Avec la
pompe au dessus du niveau de l’eau (fonctionne-
ment en aspiration, fig. 2A) ou avec un niveau d’eau en charge
non suffisant (inférieur à 1 m) pour ouvrir le clapet de non-re-
tour, remplir le tuyau d’aspiration et la pompe à travers du trou
approprié (
fig. 3).
Pour faciliter l’opération employer un tuyau flexible (ou un coude) et
un entonnoir.
Pendant le remplissage dévisser la vis à épingle (14.17) dans le
b
ouchon de vidange (14.12) afin de mettre en communication la
chambre de refoulement avec la chambre d’aspiration. (
fig. 3a).
Avec le niveau d’eau côté
aspiration sur la pompe (fonctionnement en charge, fig. 2B),
remplir la pompe en ouvrant lentement et complètement la van-
ne sur le tuyau d’arrivée, en tenant ouverte la vanne de refoule-
ment et le bouchon d’évent pour purger l’air
.
Pendant le remplissage ouvrir le bouchon d’évent
seu
lement au cas où le liquide qui arrive ne présente
pas de risques par sa nature, température ou pression.
Quand le tuyau de refoulement est horizontal ou plus bas que la pom-
pe
, ne pas ouvrir la vanne de refoulement pendant le remplissage.
7.3. Démarrage et contrôle du fonctionnement
Serrer la vis-épingle (14.17) dans le bouchon de vidange de vi-
dange (14.12) (fig. 3b) et fermer l’évent (14.04).
Faire démarrer la pompe avec la vanne de refoulement fermée et
la vanne d’aspiration complètement ouverte. Ensuite ouvrir lente-
ment la vanne de refoulement en réglant le point de fonctionne-
ment dans les limites indiquées sur la plaque signalétique.
Avec alimentation triphasée, vérifier que le sens de
rotation correspond à celui qui est indiqué par les flèches
sur la lanterne de raccordement (32.00): dans le sens des
aiguilles d’une montre en regardant le moteur du côté
ventilation
; dans le cas contraire, débrancher l’alimentation
électrique et inverser les connexions de deux phases.
15
3.93.017
5
1
5
1
7
5
4
7
2
5
3
6
B
A
1
. Filtre
2. Clapet de pied
3.
Clapet de retenue
4
. Soupape bypass
5
. Vanne
6. Manomètre
7.
Soutien et an
crage
des tuyaux
F

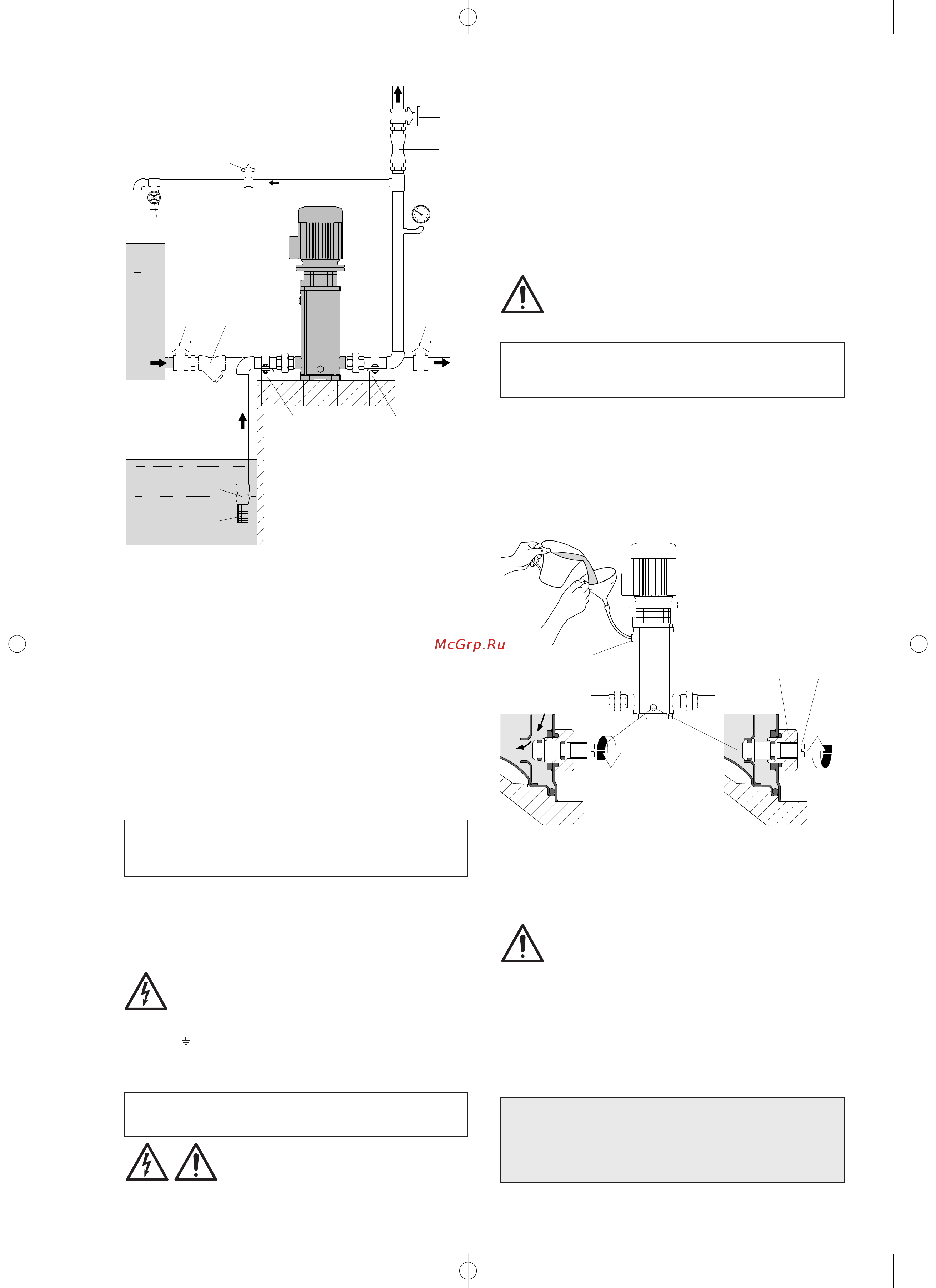

ig. 2 Schéma de l’installations
A
= fonctionnement en aspiration
B
= fonctionnement en charge
Fig. 3a Remplissage:
passage intérieur ouvert
Fig. 3b En marche:
passage intérieur fermé
4
.93.007
14.12 14.17
Remplissage
et évent 14.04
