46
Глава 6 Параметры
4: Сигнал по параметру обратной связи, даже если ПИД отключен.
Тот же эффект, что и при b5-11 = 1.
5: Отказ из-за сбоя обратной связи, даже если ПИД отключен.
Тот же эффект, что и при b5-11 = 2.
• b5-12 НИЖНИЙ ПРЕДЕЛ ОБРАТНОЙ СВЯЗИ ПИД
Функция настройки предела обратной связи ПИД для его обнаружения. Если сигнал ПИД упадет ниже
заданного значения на время, дольше установленного в b5-13, будет выявлена потеря обратной связи
ПИД.
№ Наименование функции Настройки По умолчанию
b5-12 Определение нижнего предела обратной связи ПИД 0÷100 % 0 %
• b5-13 ВРЕМЯ ОБНАРУЖЕНИЯ НИЖНЕГО ПРЕДЕЛА ОБРАТНОЙ СВЯЗИ ПИД
Функция настройки времени обнаружения. Если сигнал обратной связи ПИД падает ниже уровня, уста-
новленного в b5-12, и длится дольше этого времени, будет установлена потеря обратной связи ПИД.
№ Наименование функции Настройки По умолчанию
b5-13 Время обнаружения нижнего предела обратной связи ПИД 0,0÷25,5 с 1,0 с
ПИД в режиме ожидания
Режим ожидания ПИД активируется, когда выходная частота ПИД или сигнал управления частотой падает
ниже настройки и остается ниже дольше заданного времени. Когда же выходная частота или сигнал
управления частотой ПИД превышает настроенную величину в течение времени, превышающего задан-
ное, преобразователь возобновляет работу. Режим ожидания ПИД показан ниже.
Выход ПИД
b5-14 Режим ожидания
Начальный уровень
Время задержки
режима ожидания
b5-15 b5-15
Время задержки
режима ожидани
я
В
нутренняя команда «ХОД»
Поданная извне
команда «ХОД»
Режим работы
Команда «ХОД» доступна
Выход остается в рабочем режиме
ХОД СТОП

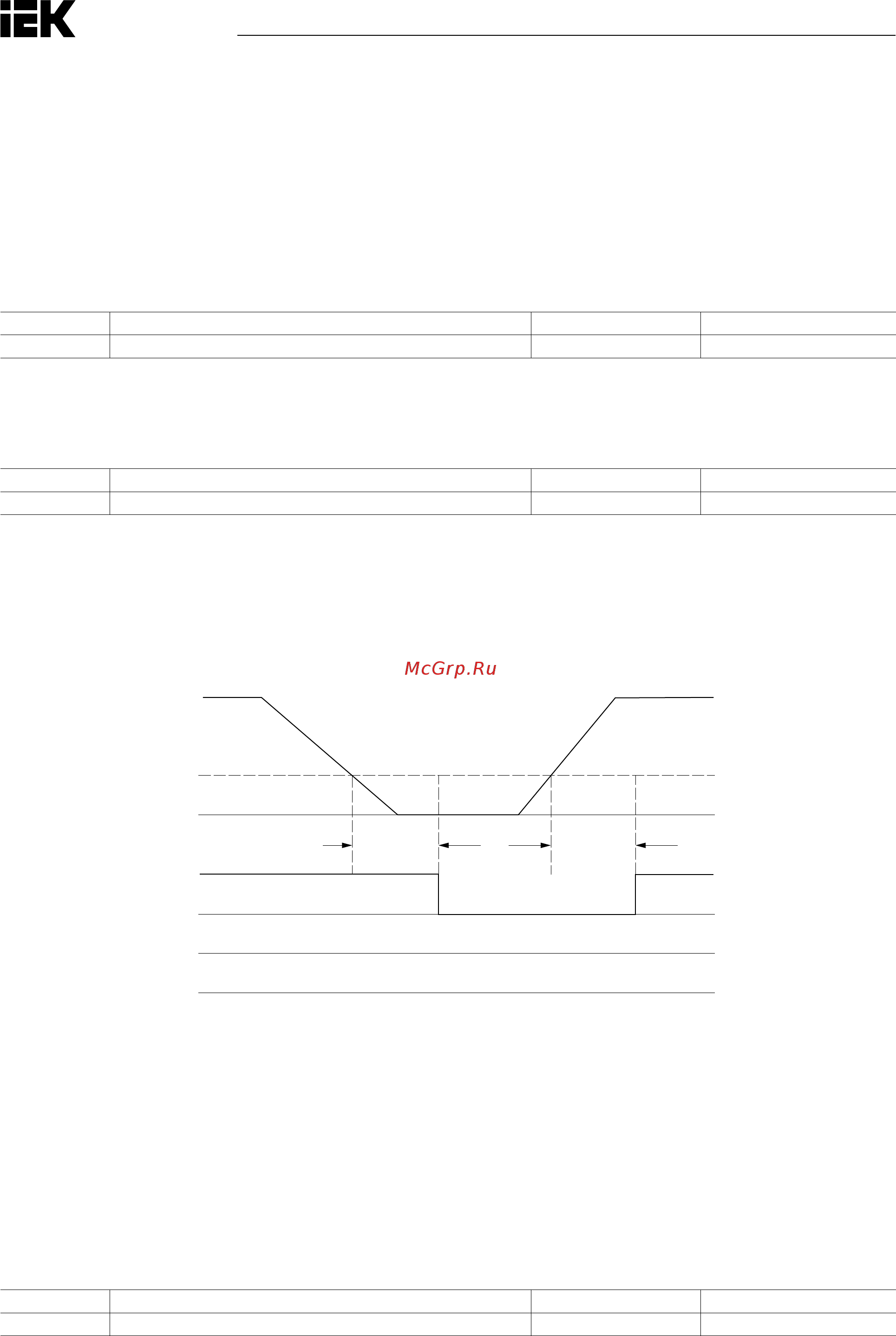

Рис. 6.12. Режим ожидания функции ПИД
ПРИМЕЧАНИЯ К ФУНКЦИИ ОЖИДАНИЯ ПИД:
• Метод остановки для режима ожидания ПИД определяется настройкой b1-02.
• Режим ожидания ПИД настраивается в b5-14 и b5-15.
• b5-14 ПАРАМЕТР АКТИВАЦИИ РЕЖИМА ОЖИДАНИЯ ПИД
Настройка уровня частоты, активирующего режим ожидания ПИД.
Режим ожидания ПИД активируется, когда выходная частота или сигнал управления частотой ПИД будут
ниже параметра, установленного на b5-14, в течение времени, превышающего настройку времени
в b5-15. Преобразователь возобновит работу, когда выходная частота или сигнал управления частотой
превысят уровень, установленный в b5-14, дольше времени, установленного в b5-15.
№ Наименование функции Настройки По умолчанию
b5-14 Уровень активации режима ожидания ПИД 0,0 Гц до <1> 0,0 Гц
<1> Верхняя граница определяется настройками параметров d1-02 (максимальная выходная частота),
d1-13 (максимальная выходная частота мотора 2) и L2-00 (верхний предел сигнала управления частотой).
