Глава 2 Изделие
Функция Характеристики
Условия эксплуатации
Место установки Внутри помещения. Не допускается воздействие прямых солнечных лучей, агрессивных
газов, масляного тумана, пара
Окружающая среда Климатическое исполнение УХЛ3.1 по ГОСТ 15150.
От –10 до +50 °С.
75 % при температуре +15 °C.
Допускается эксплуатация преобразователей при относительной влажности 98 % и темпе-
ратуре +25 °С
Температура хранения От –50 до +40 °С
Высота над уровнем моря До 1 000 м
Группа механического исполнения М2 по ГОСТ 17516.1
Степень защиты IP20
Внешние
подключения
Аналог. вход (AI) 1 точка (AI: 0÷5 В, 0÷10 В (12 бит), 0 или 4÷20 мА (11 бит))
Цифр. вход (DI) 6 точек
Аналог. выход (AO) 1 точка (FM: 0÷10 В (10 бит))
Цифр. выход (DO) 0
Рел. выход (RO) 1 точка
Поддерживаемый протокол связи Modbus (порт RS-485)
Варианты карт Profibus-DP, CANopen, DeviceNet
Ток КЗ (короткого замыкания) Не более 5 000 A. Максимальное напряжение 480 В
Нормы и сертификаты ГОСТ Р МЭК 60204-1, ГОСТ Р 51321.1, ГОСТ Р 51524, ГОСТ 24607, ГОСТ 25953

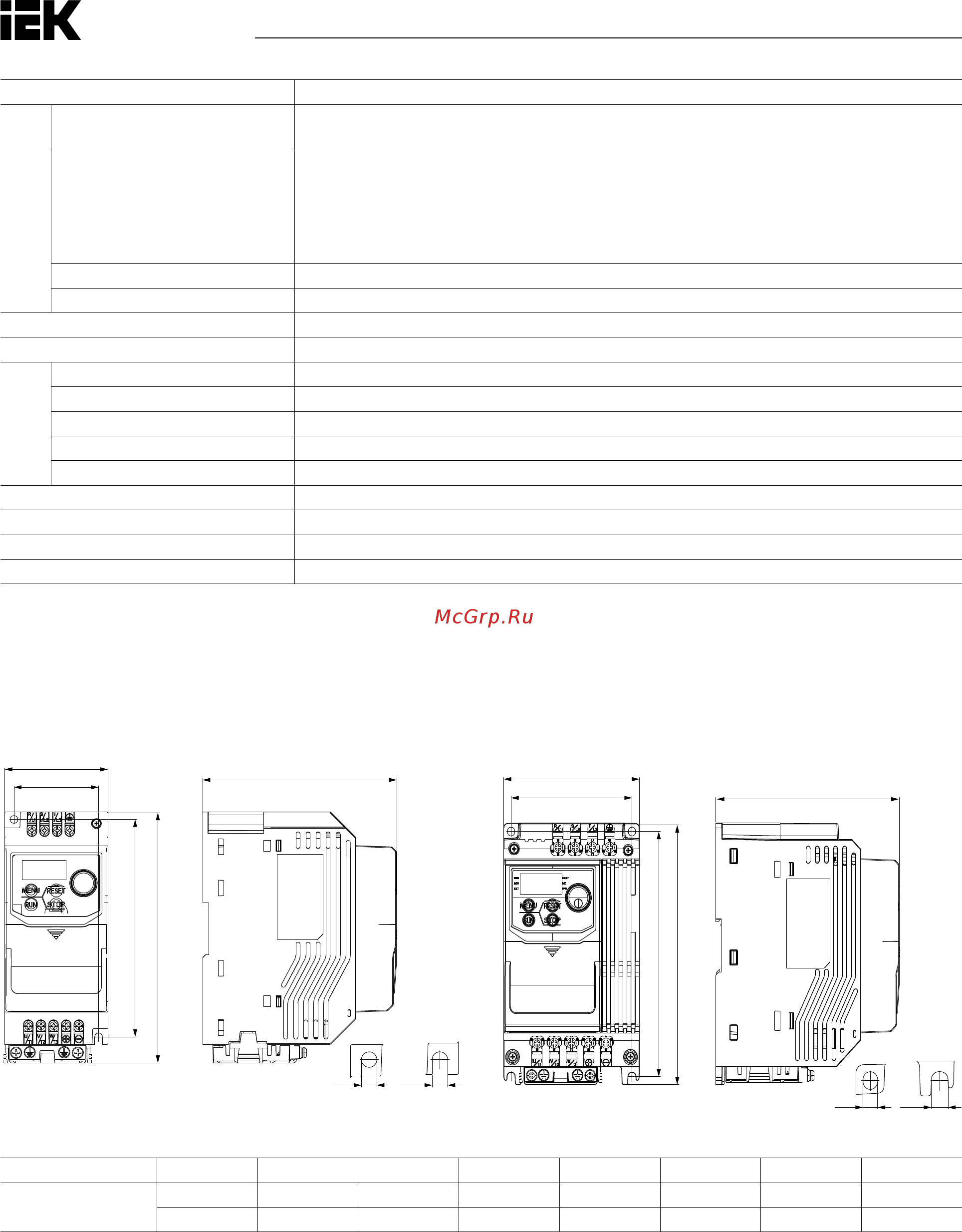

2.7 Габаритные размеры
Габарит 1 Габарит 2
Серия Габарит L, мм L1, мм H, мм H1, мм B, мм S1, мм ∅S, мм
CONTROL–C600 1 72 59 174,2 151,6 135,6 5,4 5,4
2 100 89 174,2 162,6 135,6 5,8 5,4
L
L1
B
H
H1
ØS S1
L
L1
H
H1
B
ØS S1
L
L1
B
H
H1
ØS S1
L
L1
H
H1
B
Ø
S S1
