63
Глава 6 Параметры

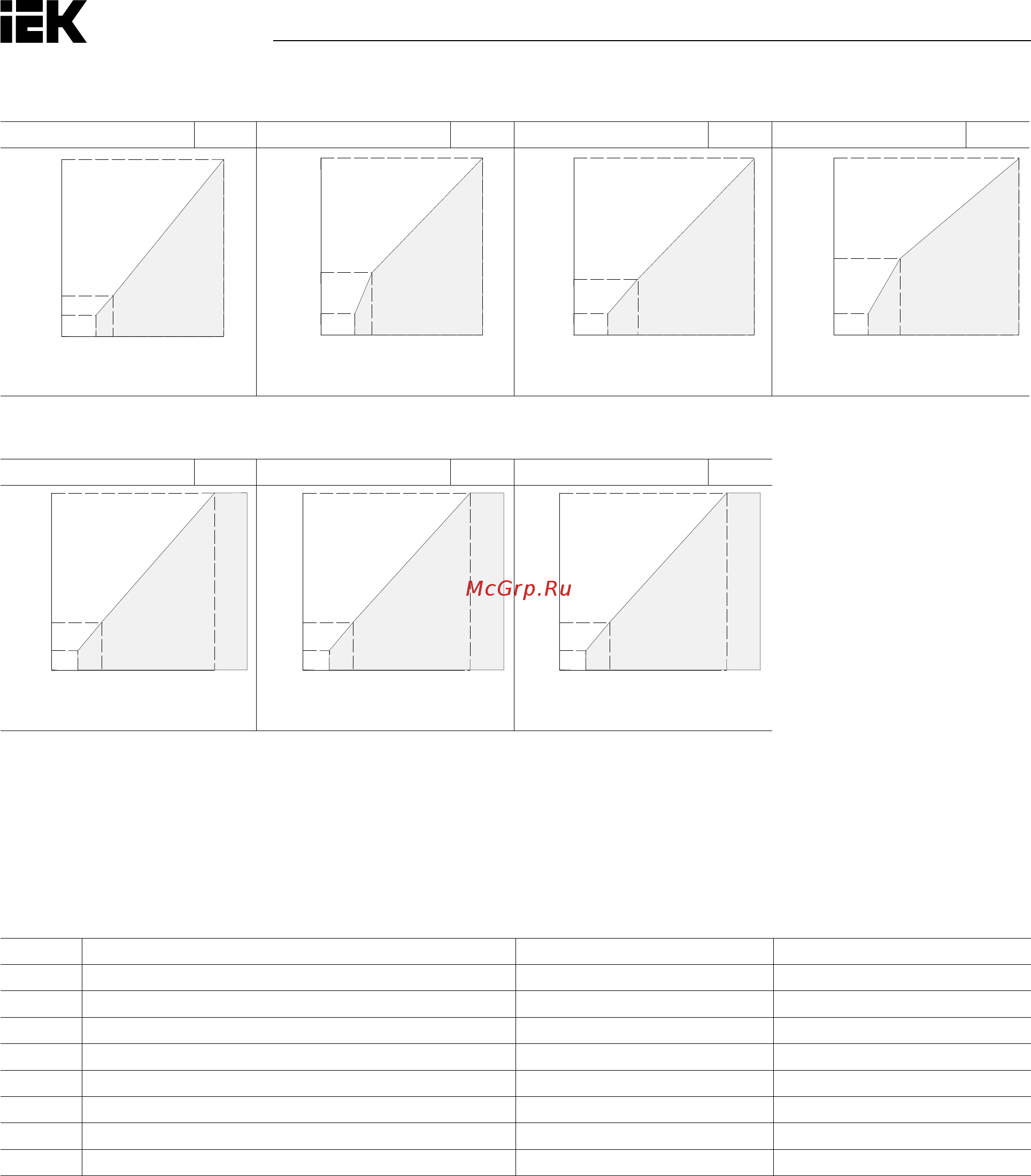

Таблица 6.16. Характеристики высокого крутящего момента при пуске (настройки с 8 по B)
Настройка = 8 50 Гц Настройка = 9 50 Гц Настройка = A 60 Гц Настройка = B 60 Гц
230
18
9
0 1,3 2,5 5
0
В
Гц
230
23
11
0 1,3 2,5 5
0
В
Гц
230
18
9
0 1, 5 30 6
0
В
Гц
230
23
11
0 1,5 3 6
0
В
Гц
Таблица 6.17. Характеристики фиксированного выхода (настройки с C по F)
Настройка = C 90 Гц Настройка = D 120 Гц Настройка = E 180 Гц
230
14
7
0 1, 5 3 60 9
0
В
Гц
230
14
7
0 1, 5 3 60 12
0
В
Гц
230
14
7
0 1, 5 3 60 18
0
В
Гц
Определяемые пользователем шаблоны настройки V/F (по умолчанию: F).
Если d1-01 = F, параметры с d1-02 по d1-11 можно настроить на создание нового шаблона. Параметры
с d1-02 по d1-11 будут такими же, как шаблон настройки V/F 1 после сброса.
• Настройки шаблона V/F с d1-02 по d1-09. Если d1-01 ≤ E, пользователь может использовать параметры с d1-02
по d1-09 для просмотра настроек шаблона V/F. Если d1-01 = F, параметры с d1-02 по d1-09 могут быть настроены
на создание нового шаблона, показанного на рис. 6.42.
№ Наименование функции Настройки По умолчанию
d1-02 Максимальная выходная частота 25,0÷400,0 Гц <1>
d1-03 Максимальное напряжение 0,0÷255,0 В <3> <1> <2>
d1-04 Базовая частота 0,0÷d1-02 <1>
d1-05 Базовое напряжение 0,0÷255,0 В <3> 0,0 В <2> <3>
d1-06 Средняя величина выходной частоты 0,0÷d1-02 <1>
d1-07 Средняя величина выходного напряжения 0,0÷255,0 В <3> <1> <2>
d1-08 Минимальная выходная частота 0,0 до d1-02 <1>
d1-09 Минимальное выходное напряжение 0,0÷255,0 В <3> <1> <2>
<1> Настройка по умолчанию определяется параметром А1-02 (выбор метода управления). Настройки в этой таблице
представляют собой настройки по умолчанию для управления V/F с разомкнутым контуром.
<2> Величина для преобразователя на 200 В. Значение для преобразователя на 400 В должно быть удвоено.
<3> Изменяется автоматически в режиме автонастройки (момент вращения, момент покоя 1 или 2).
