93
Глава 6 Параметры
10 В
(20 мА)
3 В
(8,8 мА)
0
(4 мА)
30%
100%
Уровень предотвращения
опрокидывания при выполнении
команды Run («ХОД»)
Ввод
многофункционального
аналогового входного
терминала А1

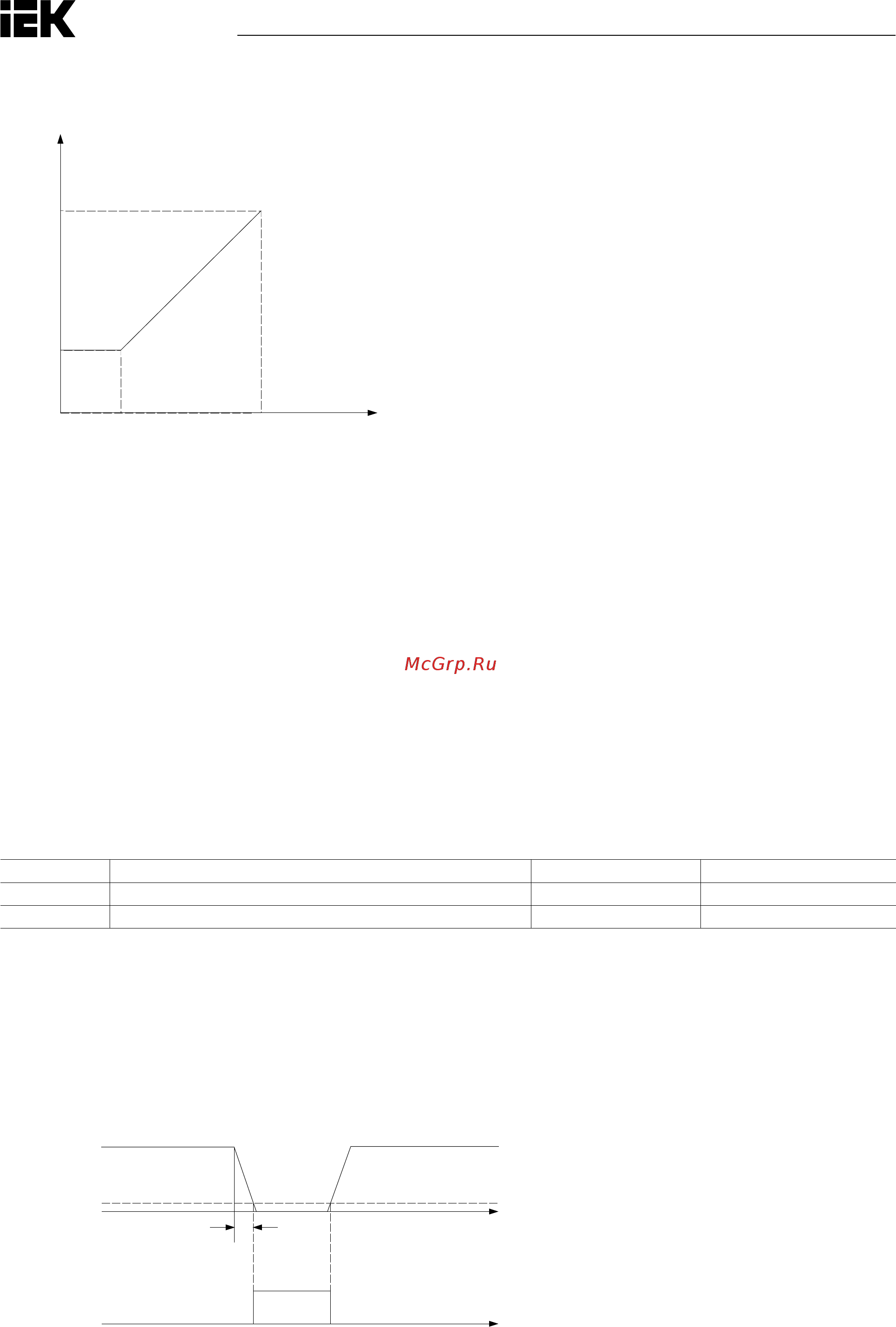

Рис. 6.52. Использование аналогового входа для изменения уровня предотвращения опрокидывания при выполне-
нии команды Run («ЗАПУСК»)
• P3-07–P3-10 РЕЗЕРВ
P4 Частотное детектирование
Параметры P4 назначают согласование частоты и ее детектирование для установленной многофункцио-
нальной выходной клеммы.
• P4-00/P4-01 УРОВЕНЬ ЧАСТОТНОЙ МОДУЛЯЦИИ / ДИАПАЗОН
P4-00 задает уровень модуляции для многофункциональной выходной клеммы, назначенной
на E2-口口 = 2 (согласование частоты), E2-口口 = 3 (согласование частоты, назначенное пользователем),
E2-口口 = 16 (частотная модуляция 1) или E2-口口 = 17 (частотная модуляция 2).
P4-01 задает диапазон детектирования для многофункциональной выходной клеммы.
№ Наименование функции Настройки По умолчанию
P4-00 Уровень частотного детектирования 0,0÷<1> 30,0 Гц
P4-01 Диапазон частотной модуляции 0,1÷25,5 Гц 2,0 Гц
<1> Верхний предел определяется значениями, назначенными для d1-02 (максимальная выходная частота), d1-13
(максимальная выходная частота ЭД 2) и L2-00 (верхний предел сигнала управления).
• P4-02 ВЫБОР ОБНАРУЖЕНИЯ ПОТЕРИ ЗАДАННОЙ ЧАСТОТЫ
Преобразователь может обнаруживать потерю заданной частоты с терминала A1 или A2. Когда сигнал
управления опускается ниже 90 % за установленное время P4-04, происходит обнаружение потери этого
сигнала.
Врем
я
100 %
10 %
Р4-04
Аналоговый сигнал
у
правления
Потеря заданной
частоты
(Е2-00 - Е2-03 = 9)
ВЫКЛ
ВКЛ
Рис. 6.53. Работа по обнаружению потери заданной частоты
