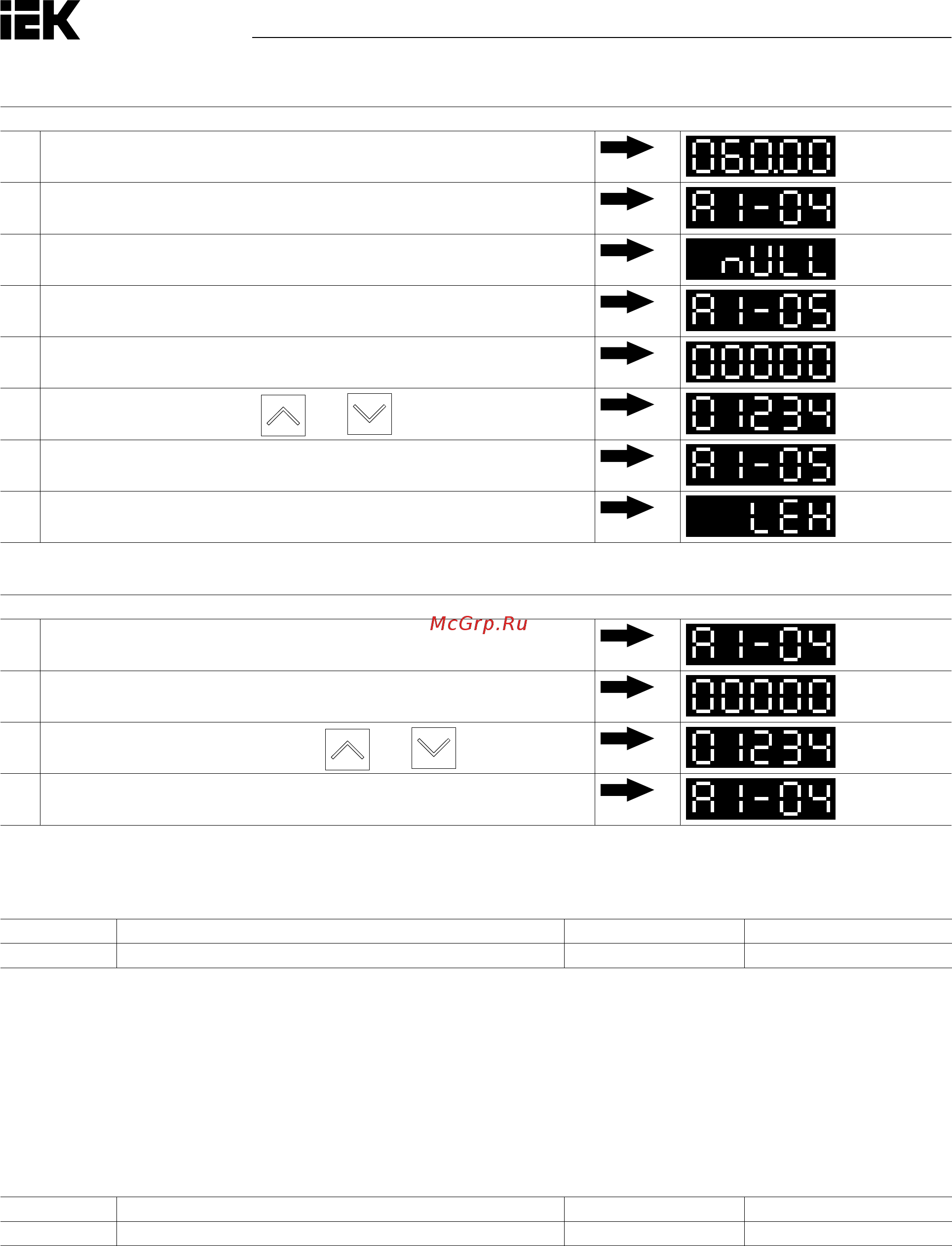

Глава 6 Параметры
Таблица 6.2.1. Порядок установки пароля
Шаги установки
1 Включить преобразователь. Сначала на дисплее появится индикация
2 Нажать «МЕНЮ» и выбрать А1-04
3 Нажать «ВВОД» для отображения настройки А1-04.
Поскольку пароль не был установлен, на дисплее появится nULL
4 Для выбора А1-5 нажать «МЕНЮ»
5 Для отображения настройки А1-5 нажать «ВВОД»
6 Для установки пароля нажать или (например, 1234)
7 Для отображения настройки А1-05 нажать «ВВОД»
8 При входе в настройку А1-05 на дисплее появится LtH
Таблица 6.2.2. Порядок ввода пароля
Шаги ввода
1 Нажать «МЕНЮ» и выбрать A1-04
2 Для входа в настройку А1-04 нажать «ВВОД». Если пароль не был уста-
новлен, индикация nULL больше не появится
3 Для ввода правильного пароля нажать или
(например, 1234)
4 Дисплей автоматически выйдет из настройки А1-04, поскольку параметры
разблокированы
• A2-00÷A2-15 ПАРАМЕТРЫ, ОПРЕДЕЛЯЕМЫЕ ПОЛЬЗОВАТЕЛЕМ: ОТ 1 ДО 16
Выбор до 16 параметров и их назначение для параметров с А2-00 до А2-31.
№ Наименование функции Настройки По умолчанию
А2-00÷А2-15 Определяемые пользователем, от 1 по 16 A1-00÷F1-25
• Сохраненные НЕДАВНО ИСПРАВЛЕННЫЕ ПАРАМЕТРЫ
Сохраненные параметры можно просмотреть в опции доступа к параметрам, определяемым пользовате-
лем. Для назначения специальных параметров с А2-00 по А2-15 параметр А1-01 устанавливается на 2.
Сохраненные параметры с А2-00 по А2-15 можно будет просмотреть, только если А1-01 установлен на 1.
• A2-32 АВТОСОХРАНЕНИЕ ОПРЕДЕЛЯЕМЫХ ПОЛЬЗОВАТЕЛЕМ ПАРАМЕТРОВ
Включение или выключение режима автосохранения для параметров с A2-08 по A2-15.
№ Наименование функции Настройки По умолчанию
A2-32 Автосохранение параметров, определяемых пользователем 0, 1 1
0: Разблокировано.
Для сохранения параметра А2-32 вручную устанавливается на 0.
1: Заблокировано.
Автоматическое сохранение самых последних исправленных параметров с А2-08 по А2-15 (максимум
8 параметров). Если исправленных параметров больше 8, сохранены будут только последние 16, а старые
удалены.
