16
Глава 3 Установка преобразователя
3.4 Защита
3.4.1 Защита преобразователя и входного кабеля от короткого замыкания
Преобразователь и входные кабели следует защитить от короткого замыкания при помощи плавких пре-
дохранителей (см. рис. 3.4).
ЭД
Предохранители
Кабели
ввода

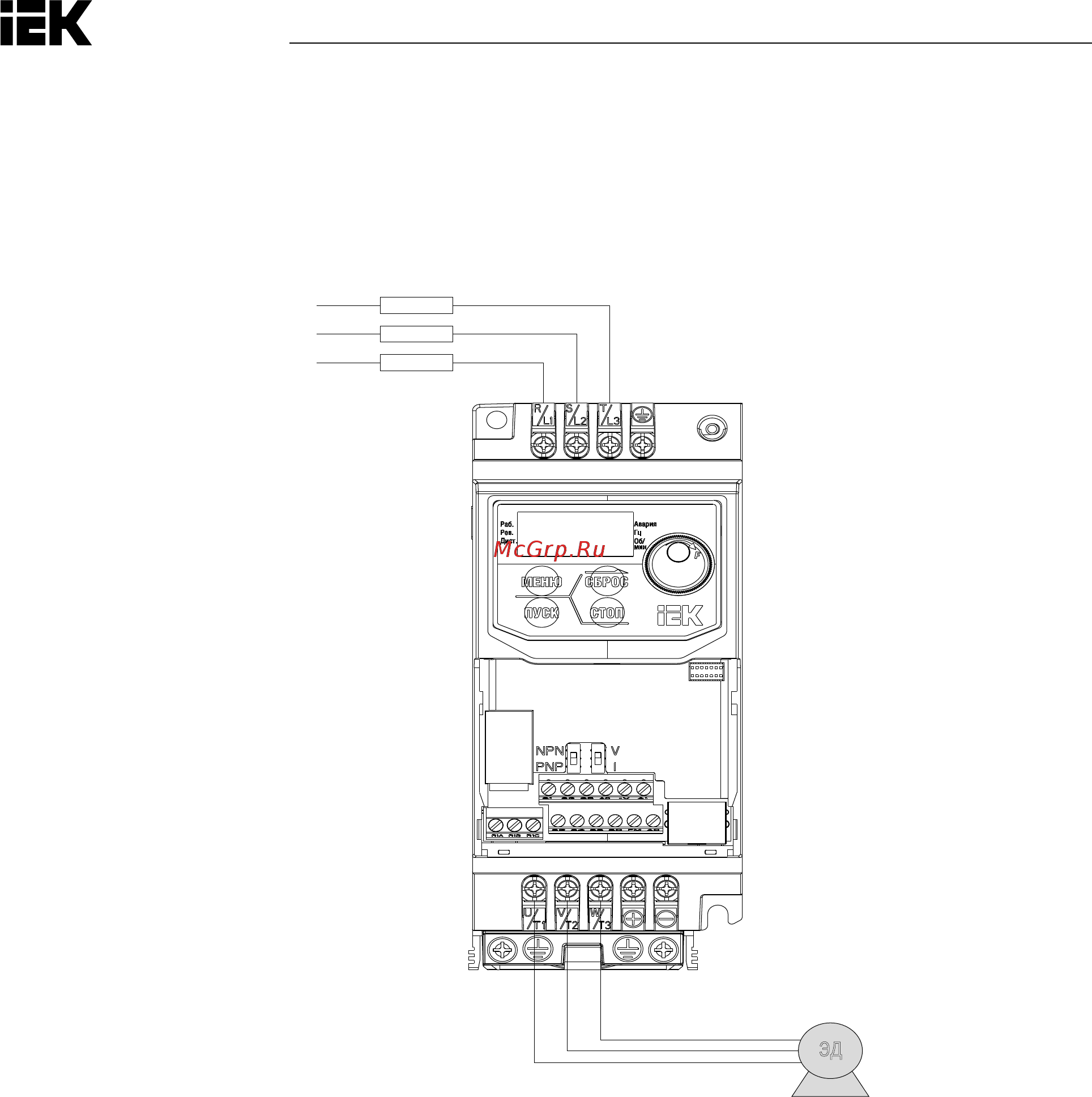

Рис. 3.4. Установка плавких предохранителей
3.4.2 Защита электродвигателя и входного кабеля от короткого замыкания
Если сечение соединительных проводов подобрано в соответствии с номинальным током преобразова-
теля, он сам обеспечит полную защиту электродвигателя и соединительных проводов от короткого замы-
кания.
ПРИМЕЧАНИЕ. Если один преобразователь подключен более чем к одному электродвигателю, потребуется уста-
новка отдельного выключателя на случай перегрева или обрыва цепи.
