86
Глава 6 Параметры
6.7 Группа P: Системы защиты
P1 Функция защиты электродвигателя
• P1-00 ВЫБОР ФУНКЦИИ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ
Электродвигатель снабжен защитой от перегрузок, обеспечиваемой электротепловым реле. Допустимые
значения перегрузки рассчитываются с учетом значений выходного тока, выходной частоты и тепловых
характеристик электродвигателя. При обнаружении перегрузки электродвигателя ошибка oL1 (пере-
грузка электродвигателя) останавливает работу преобразователя.
Данный параметр устанавливается в зависимости от используемого электродвигателя.
№ Наименование функции Настройки По умолчанию
P1-00 Выбор функции защиты электродвигателя 0÷5 0
ПРИМЕЧАНИЯ:
1. При активации защиты электродвигателя (P1-00 ≠ 0) с помощью назначенного многофункционального выхода
(E2-00 = 26) можно вывести предупреждение oL1. Когда перегрузка электродвигателя превышает 90 % уровня
обнаружения oL1, контакт замыкается.
2. Если преобразователь управляется единственным электродвигателем, для активации этой функции устанавливается
значение, отличное от 0. Внешнее электротепловое реле не требуется.
0: Отключено (защита электродвигателя от перегрузки отключена).
Необходимо использовать установку 0 (отключено), когда один преобразователь управляет более чем
одним электродвигателем. Реле защиты от перегрузок устанавливается между приводом и каждым элект-
родвигателем, как показано на рис. 6.71.

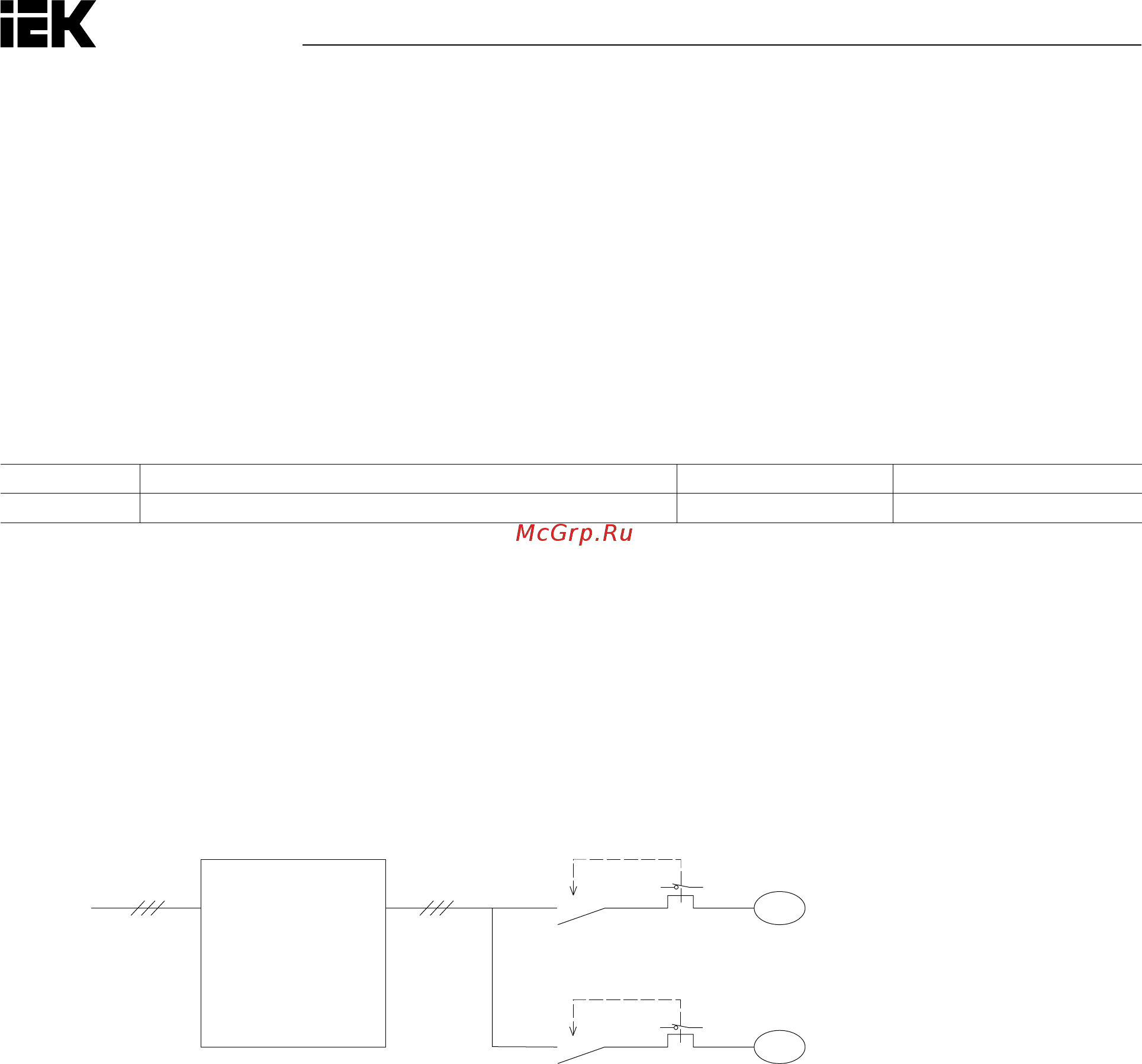

Источник
питания
МС1, МС2: Магнитный контактор
оL1, oL2: Термические реле
М2
М1
МC1 оL1
Привод
переменного
тока
МC1 оL2
Рис. 6.47. Цепь защиты для нескольких электродвигателей
ПРИМЕЧАНИЕ. Когда преобразователь управляется более чем одним электродвигателем или электродвигателем,
номинальный ток у которого выше, чем у других стандартных электродвигателей (например,
погружным электродвигателем), тепловую защиту обеспечить невозможно. Для отключения этой
функции назначается 0 на P1-00 и устанавливается отдельное термическое реле на каждый элек-
тродвигатель. Во время работы MC1 и MC1 (рис. 6.71) нельзя включить или выключить.
1: Электродвигатель общего назначения (стандартный электродвигатель).
Электродвигатель охлаждается самостоятельно, поэтому при снижении скорости вращения значение
допуска перегрузки понижается. Уровень срабатывания электротеплового реле меняется в зависимости
от характеристик перегрузки электродвигателя, чтобы защитить его от перегрева во всем диапазоне
частот.
