6
Глава 1 Безопасность
1.2 Предупреждающая информация

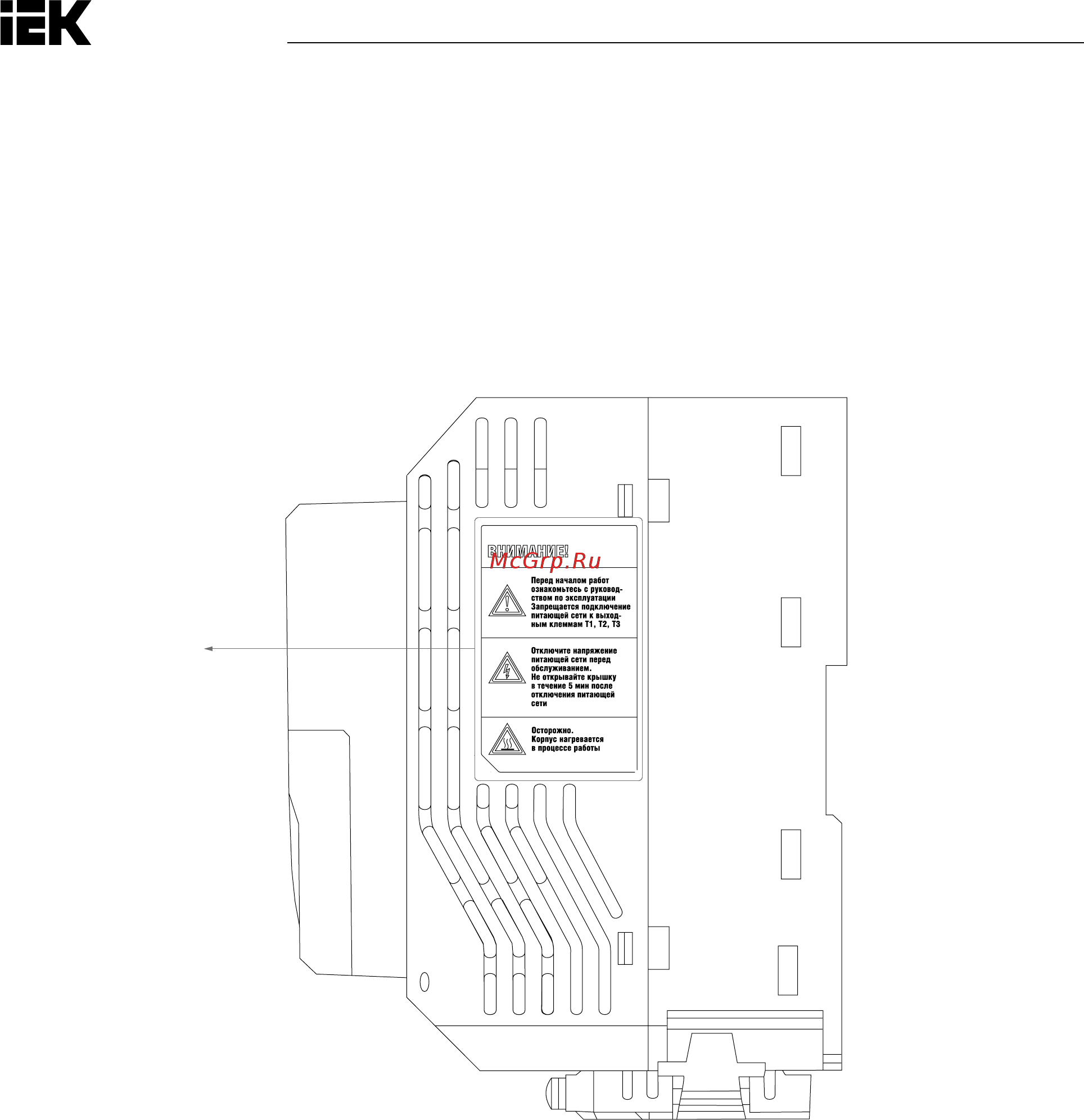

Предупреждение нанесено на переднюю панель преобразователя. Рекомендуем внимательно прочитать
эти указания и неукоснительно им следовать.
• Перед началом работы ознакомьтесь с руководством по эксплуатации.
• Не подключайте питающую сеть к выходным клеммам Т1, Т2, Т3.
• Отключите напряжение питающей сети перед обслуживанием.
• Не открывайте крышку в течение 5 минут после отключения питающей сети.
• Корпус в процессе работы нагревается.
Пре
дупреждающая
инф
ормация
1.3 Меры безопасности при использовании
преобразователя
1.3.1 Выбор преобразователя переменного тока
1.3.1.1 Номинальная мощность преобразователя
Перед подключением электродвигателя следует удостовериться, что его номинальная мощность меньше,
чем на выходе преобразователя. Кроме того, если один преобразователь приводит в действие несколько
электродвигателей, соединенных параллельно, надо убедиться, что мощность преобразователя более чем
на 110 % превышает суммарную номинальную мощность электродвигателя.
1.3.1.2 Пусковой момент
Характеристики электродвигателя в момент старта и при ускорении ограничены величиной максималь-
ного тока преобразователя. Если потребуется более высокий пусковой момент, надо использовать преоб-
разователь с более высокими номинальными параметрами или повысить мощность электродвигателя
и преобразователя.
