39
Глава 6 Параметры
b2 Торможение постоянным током (DC)
• b2-00 ТОРМОЖЕНИЕ ПОСТОЯННЫМ ТОКОМ (УДЕРЖАНИЕ НУЛЕВОЙ СКОРОСТИ)
Функция активна. Опция b1-02 (выбор способа остановки) установлена на 0 (торможение выбегом).
№ Наименование функции Настройки По умолчанию
b2-00 Настройка частоты торможения постоянным током 0,0÷10,0 Гц 0,5 Гц
Эта функция работает по-разному в зависимости от выбранного способа управления.
Если выходная частота падает ниже установленной величины, торможение постоянным током допустимо
в течение времени, заданного для b2-03 (торможение постоянным током при остановке).
b2-03
Выходная
частота
Торможение
постоянным током
Время ожидания при остановке
Время
d1-08 выходная частота
b2-00 начало торможения с подпиткой
постоянным током

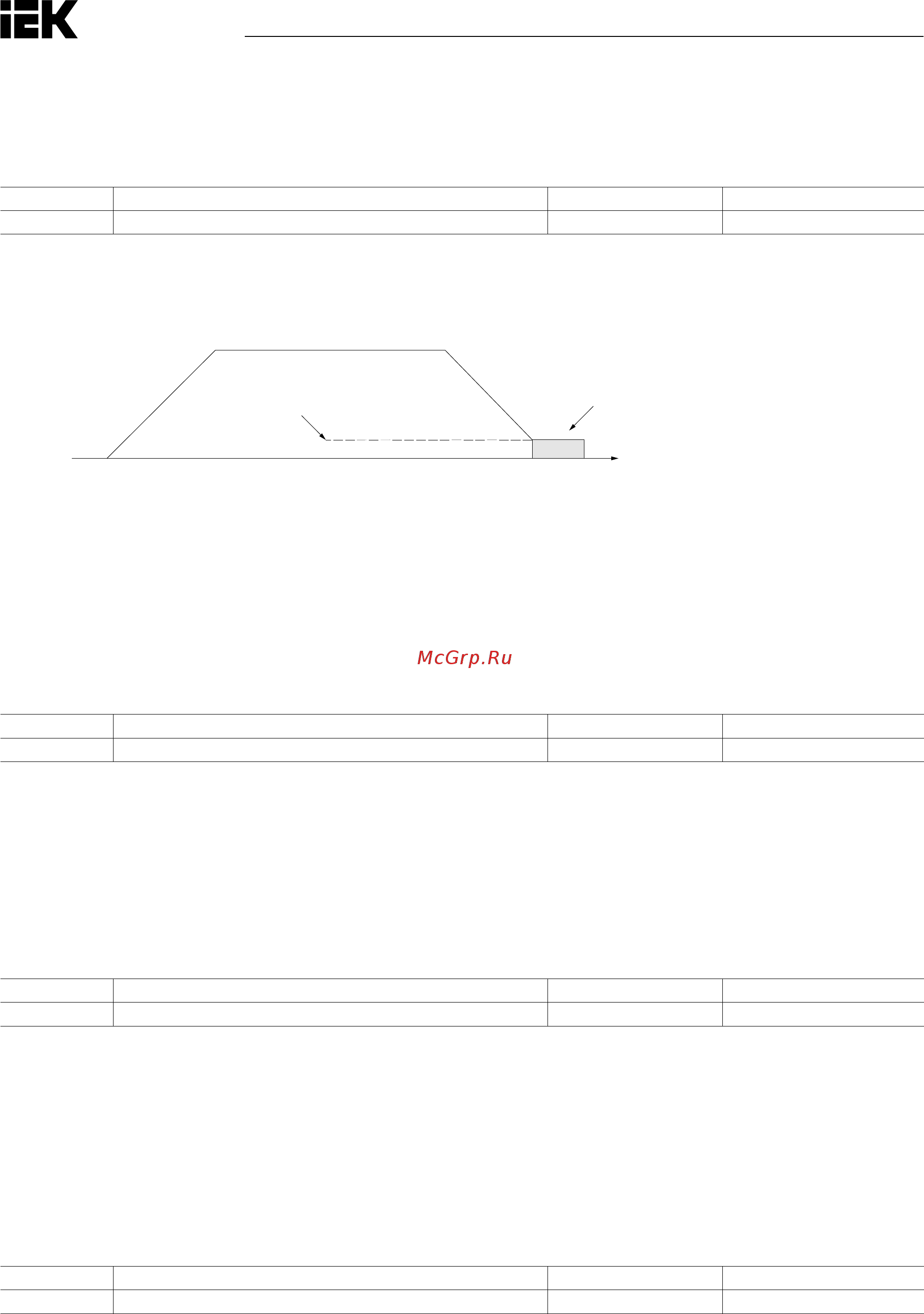

Рис. 6.9. Время торможения постоянным током при остановке
ПРИМЕЧАНИЕ. Если частота начала торможения (b2-00) будет ниже минимальной выходной частоты (d1-08),
торможение начнется с минимальной выходной частотой (d1-08).
• b2-01 ВЕЛИЧИНА ТОКА ПРИ ТОРМОЖЕНИИ ПОСТОЯННЫМ ТОКОМ
Величина тока торможения устанавливается в процентном выражении к номинальному току преобразо-
вателя. Если настроить параметр выше 30 %, несущая частота автоматически упадет до 1 кГц.
№ Наименование функции Настройки По умолчанию
b2-01 Постоянный ток торможения 0÷100 % 30 %
Величина постоянного тока торможения влияет на мощность магнитного поля, удерживающего вал элект-
родвигателя. Чем выше величина тока, тем больше будет нагреваться электродвигатель. Не следует уста-
навливать этот показатель выше уровня, необходимого для удержания вала электродвигателя.
• b2-02 ВРЕМЯ ТОРМОЖЕНИЯ ПОСТОЯННЫМ ТОКОМ ПРИ ЗАПУСКЕ
Необходимо устанавливать время торможения при запуске для остановки работающего по инерции элек-
тродвигателя перед его повторным пуском или для применения момента торможения при запуске, когда
необходим высокий момент пуска. При установке 0,00 функция недоступна.
№ Наименование функции Настройки По умолчанию
b2-02 Время торможения постоянным током при запуске 0,00÷99,99 с 0,00 с
ПРИМЕЧАНИЕ. Попытка запустить работающий по инерции электродвигатель без использования
функции торможения постоянным током или запроса скорости может вызвать ошибку 0V (перена-
пряжение) или 0C (перегрузку по току). Для остановки электродвигателя нужно пользоваться тор-
можением постоянным током или функцией запроса скорости для определения скорости
вращения электродвигателя перед его перезапуском.
• b2-03 ВРЕМЯ ТОРМОЖЕНИЯ ПОСТОЯННЫМ ТОКОМ ПРИ ОСТАНОВКЕ
Для остановки вращающегося по инерции электродвигателя следует установить время торможения посто-
янным током. При настройке 0.00 функция недоступна.
№ Наименование функции Настройки По умолчанию
b2-03 Время торможения постоянным током при остановке 0,00÷99,99 с 0,5 с
