122
Глава 9 Проверка и техобслуживание
9.3 Вентиляторы для охлаждения преобразователя
ПРИМЕЧАНИЕ. При неправильной установке вентилятор для охлаждения преобразователя может работать ненад-
лежащим образом и повредить преобразователь. При необходимости заказать замену вентиля-
тора следует связаться с местным дистрибьютором ГК IEK. У преобразователя с несколькими
вентиляторами при техобслуживании требуется заменить все вентиляторы, чтобы обеспечить мак-
симальный срок службы устройства.
9.3.1 Замена охлаждающего вентилятора
ВНИМАНИЕ!
• Установку преобразователя следует доверять только квалифицированному персоналу. Несоблюдение этого требова-
ния может повлечь за собой поражение персонала электрическим током или повреждение преобразователя.
• При подключении следует убедиться, что источник питания отключен. Несоблюдение этого требования может по-
влечь за собой поражение электрическим током и повреждение преобразователя.
• Перед проведением проверки требуется отключить все источники питания оборудования. Обслуживание преобра-
зователя следует проводить, только когда не горит светодиод индикации заряда или спустя 5 мин после выключения
источника питания, чтобы избежать физических травм из-за заряженных конденсаторов.
• Нельзя прокладывать проводку, удалять дополнительные платы и производить замену охлаждающего вентилятора
во время работы преобразователя, в противном случае возможно поражение электрическим током.
• Перед обслуживанием надо отключить питание преобразователя и убедиться в отсутствии остаточного напряжения.
• Нельзя работать с преобразователем при снятом кожухе. Несоблюдение этого требования может повлечь за собой
поражение электрическим током.
• Важно правильно подключать проводку к заземляющему выводу со стороны электродвигателя. Несоблюдение этого
требования может привести к поражению электрическим током при прикосновении к кожуху электродвигателя.
• Запрещено прикасаться к любым компонентам под напряжением во избежание поражения электрическим током.
• Нельзя прикасаться к клеммам. Следует избегать контакта выходных кабелей и кожуха преобразователя.
• Недопустимо осматривать или обслуживать преобразователь, не зафиксировав элементы одежды, не сняв ювелир-
ные украшения и не защитив глаза. Несоблюдение этого требования может привести к поражению электрическим
током или травме.
• Не следует прикасаться к радиатору преобразователя, поскольку во время работы он может быть очень горячим.
• Проводить замену охлаждающего вентилятора можно только спустя 15 мин после отключения питания преобразова-
теля и только убедившись, что радиатор остыл.
• Охлаждающий вентилятор не может правильно работать и может повредить преобразователь, если он установлен
неверно. При замене охлаждающих вентиляторов надо следовать инструкции. Если установлен преобразователь
с несколькими охлаждающими вентиляторами, при проведении обслуживания для обеспечения максимального
срока службы продукта необходимо заменить все вентиляторы.

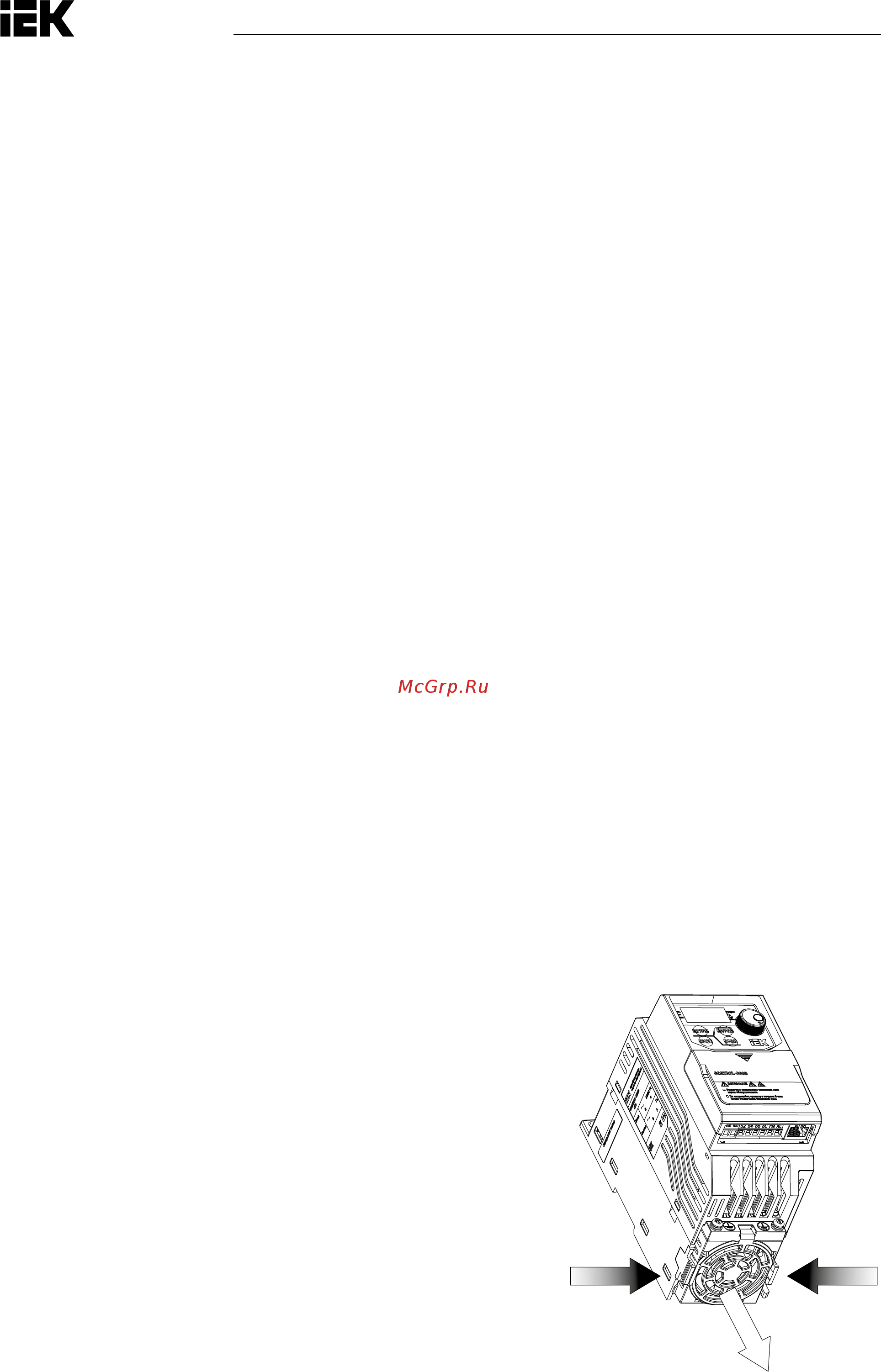

9.3.2 Демонтаж охлаждающего вентилятора
От 1 до 3 лошадиных сил (л. с.).
1. Надавить на защитный корпус охлаждающего вентилятора справа и слева
и потянуть вентилятор наружу.
2. После того как вентилятор вытянут, отсоединить силовой кабель.
