14
Глава 3 Установка преобразователя
3.2 Инструкция по установке и расстояние в пространстве
3.2.1 Инструкция по установке

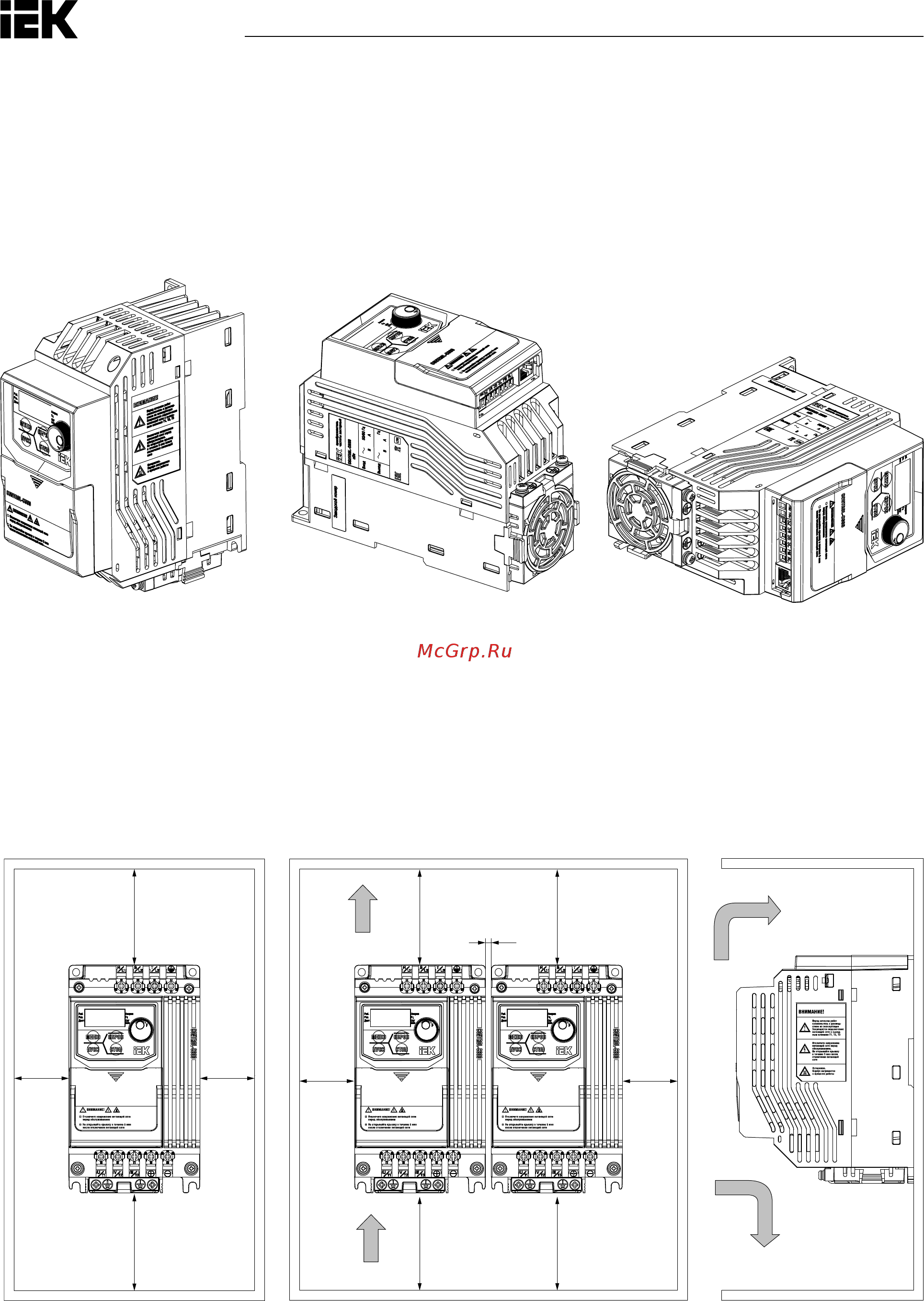

Преобразователь ставится вертикально для более эффективного охлаждения.
Да НетНет
А. Вертикальное положение В. Горизонтальное положение С. Положение на боку
Рис. 3.1. Порядок установки
3.2.2 Расстояние в пространстве
3.2.2.1 Установка одиночного преобразователя
Преобразователь устанавливается, как показано ниже, чтобы осталось пространство для циркуляции
воздуха и присоединения кабеля.
120120
120120
120120
50
50 50
4
50
Рис. 3.2. Установка преобразователей
ПРИМЕЧАНИЕ. При установке преобразователей разных размеров верхние части преобразователей следует рас-
полагать на одной линии для упрощения процедуры обслуживания охлаждающего вентилятора.
