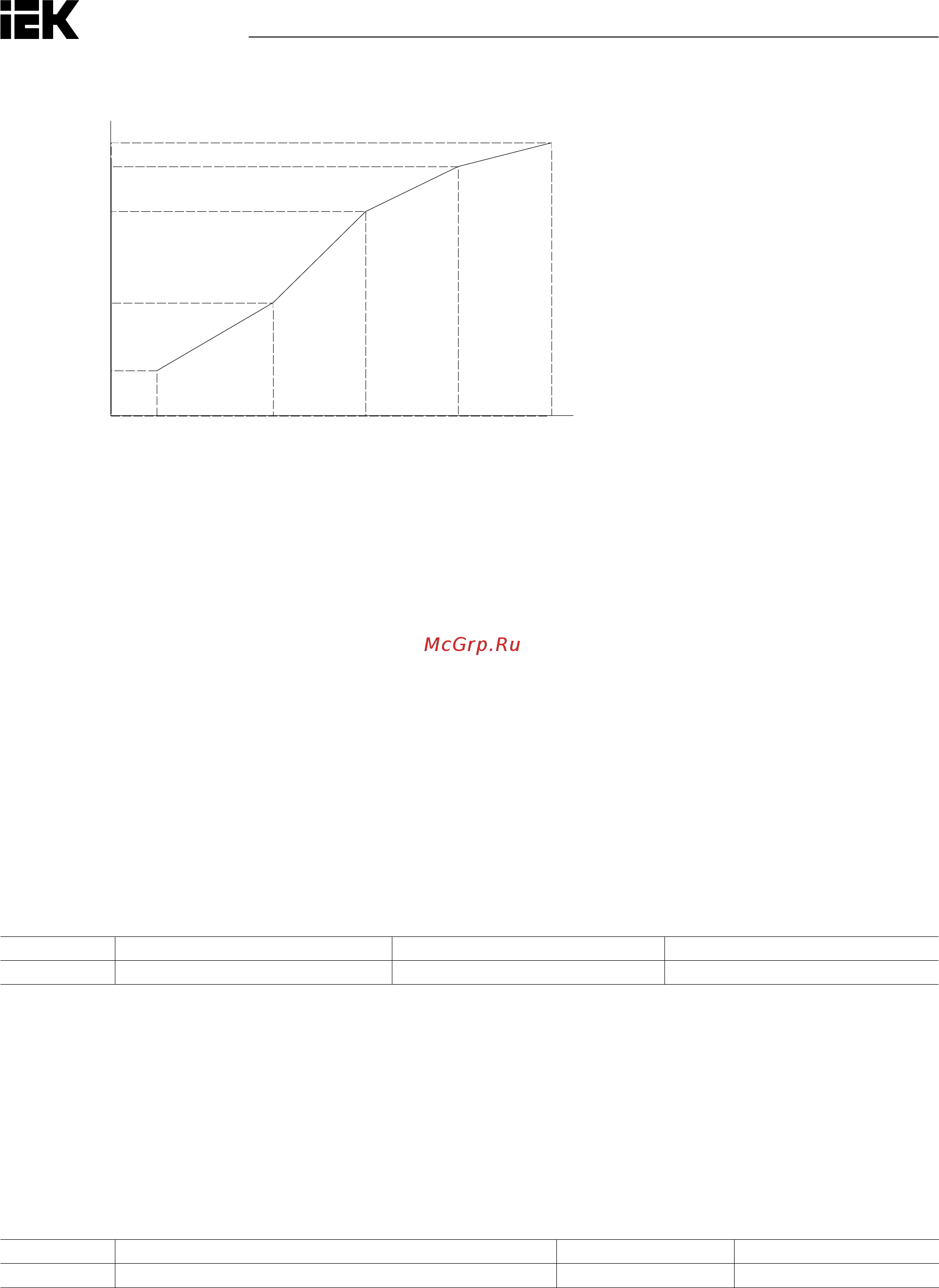

Глава 6 Параметры
ВЫХОДНОЕ НАПРЯЖЕНИЕ (В)
ЧАСТОТА (Гц)
d1-03
d1-11
d1-05
d1-07
d1-09
d1-08 d1-06 d1-04 d1-10 d1-0
2
Рис. 6.25. Шаблон V/F
ПРИМЕЧАНИЕ. При настройке определяемого пользователем шаблона V/F следует удостовериться,
что d1-08 ≤ d1-06 < d1-04 ≤ d1-10 ≤ d1-02.
d2 Характеристики электродвигателя
Параметр d2 устанавливает главные технические показатели электродвигателя, необходимые для опти-
мального управления им.
При управлении с разомкнутым контуром параметры устанавливаются автоматически во время автона-
стройки. Если автонастройка не может функционировать корректно, следует установить параметры в руч-
ном режиме.
• d2-00 НОМИНАЛЬНЫЙ ТОК ЭЛЕКТРОДВИГАТЕЛЯ
Номинальный ток устанавливается согласно данным на заводской табличке электродвигателя.
Эта настройка определяет защиту электродвигателя в отношении крутящего момента и устанавливается
в автоматическом режиме во время автонастройки.
№ Наименование функции Настройки По умолчанию
d2-00 Номинальный ток электродвигателя 10÷200 % от номинального тока Определяется параметром o2-03
ПРИМЕЧАНИЯ:
1. Будет определяться в единицах 0,1 А.
2. Если d2-00 (номинальный ток электродвигателя) меньше настройки d2-02 (ток электродвигателя без нагрузки),
активируется предупреждение об ошибке oE02 (ошибка в настройке диапазона параметров). Вот почему нужно
правильно настроить d2-02.
• d2-01 НОМИНАЛЬНОЕ СКОЛЬЖЕНИЕ РОТОРА
Требуется установить номинальное скольжение ротора электродвигателя. Эта величина определяет ком-
пенсацию скольжения и будет автоматически устанавливаться в процессе автонастройки.
№ Наименование функции Настройки По умолчанию
d2-01 Номинальное скольжение ротора 0,00÷20,00 Гц Определяется o2-03
Если автоподстройка по каким-то причинам произведена быть не может, нужно использовать данные
заводской таблички электродвигателя для расчета номинального скольжения ротора электродвигателя
по следующей формуле:
d2-01 = f – (n × p) / 120,
где: f — номинальная частота (Гц), n — номинальная скорость электродвигателя (min-1),
p — число полюсов электродвигателя.
