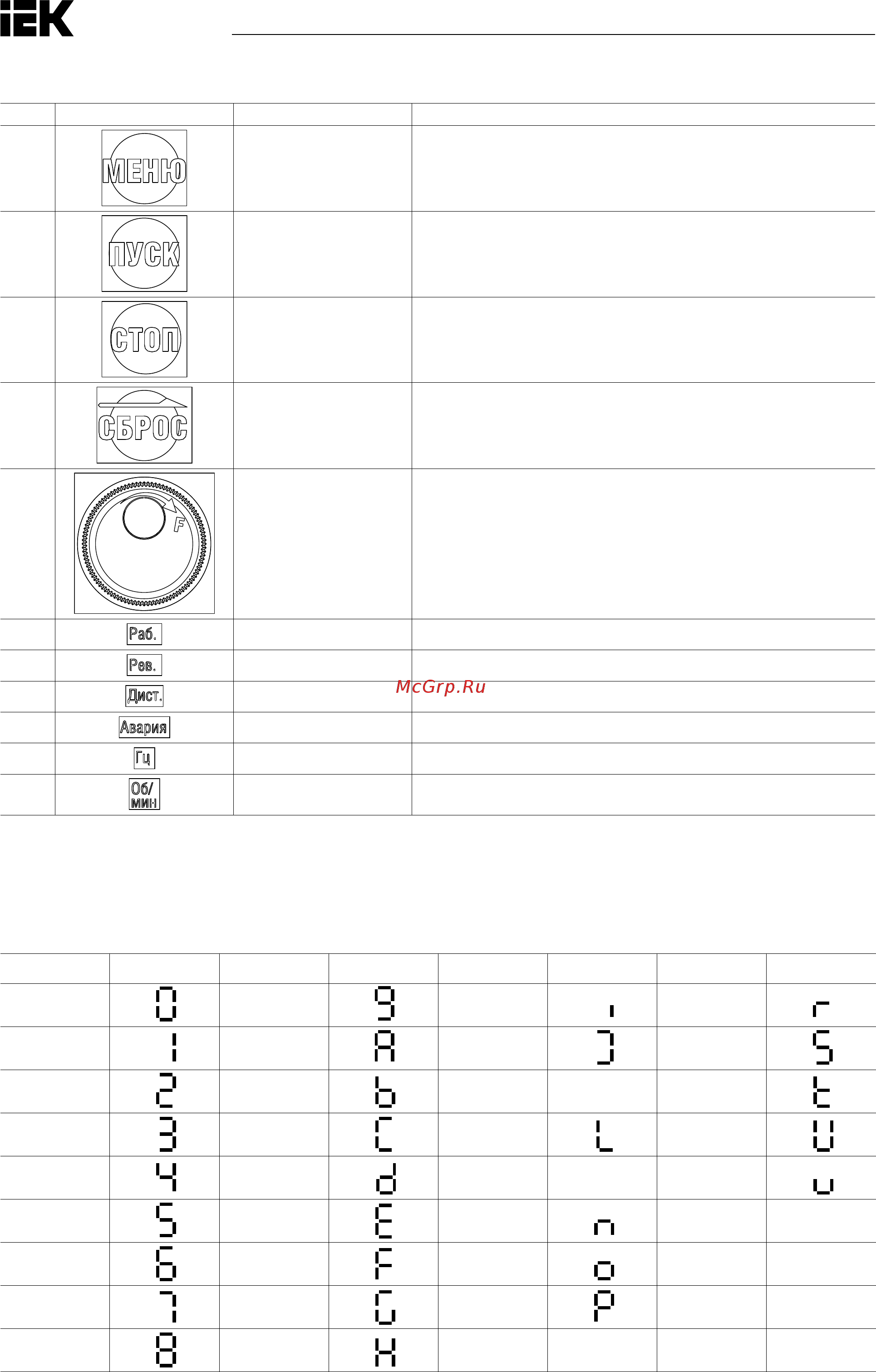

28
Глава 5 Кнопочная панель
Таблица 5.3.1. Кнопки и информация на дисплее
№№ Символы Название Функция
1
Кнопка «МЕНЮ» – Вход или выход из группы параметров.
– Включение отображаемого меню
2
Кнопка «ПУСК» Выбор режима «ВПЕРЕД/НАЗАД»
3
Кнопка «СТОП» Остановка преобразователя. См. таблицу 5.1.2.2
4
Кнопка «СБРОС» – Перевод курсора вправо
– Сброс для выхода при возникновении ошибки
5
Поворотный регулятор
настройки противосколь-
жения
Кнопка «ВВОД»:
– вход в значения параметра и настройка;
– вход в меню настройки параметра.
Круговая шкала: повышение или понижение значения параметра,
настройка величины и частоты
6
Индикатор «Раб.» См. таблицу 5.3.2.2
7
Индикатор «Рев.» См. таблицу 5.3.2.2
8
Индикатор «Дист.» См. таблицу 5.3.2.2
9
Индикатор «Авария» См. таблицу 5.3.2.2
10
Индикатор «Гц» См. таблицу 5.3.2.2
11
Индикатор «Об/мин» См. таблицу 5.3.2.2
5.3.2 Дисплей кнопочной панели
5.3.2.1 Дисплей светоиндикаторов (СИД)
Таблица 5.3.2.1. Дисплей СИД
Цифра /буква СИД-дисплей Цифра/буква СИД-дисплей Цифра/буква СИД-дисплей Цифра/буква СИД-дисплей
0
9
i
r
1
A
J
S
2
b
K 0 t
3
c
L
U
4
d
M 0 v
5
E
n
W 0
6
F
o
X 0
7
G
P
y 0
8
H
q 0 Z 0
