23
Глава 4 Подключение кабеля
4.3.3 Сечение проводов цепи управления и момент затяжки
Тип провода выбирается по таблице 4.3.3.1. Для более простого и надежного соединения используются
обжимные наконечники.
Таблица 4.3.3.1. Сечения кабелей и момент затяжки
Контакты Провод без наконечника Провод с наконечником КГС-СМ Тип кабеля
Применимое
сечение, мм
2
Рекомендуемое
сечение, мм
2
Применимое
сечение, мм
2
Рекомендуемое
сечение, мм
2
S1, S2, S3, S4, S5, S6,
SC, +V, A1, AC, FM, PE
0,5÷1,5 0,5÷2 0,5÷1 0,5÷1 5,1÷8,1 Экранированный
кабель и т. д.
R1A, R1B, R1C 0,5÷1,5 0,5÷4 4 4 5,1÷8,1 Экранированный
кабель и т. д.

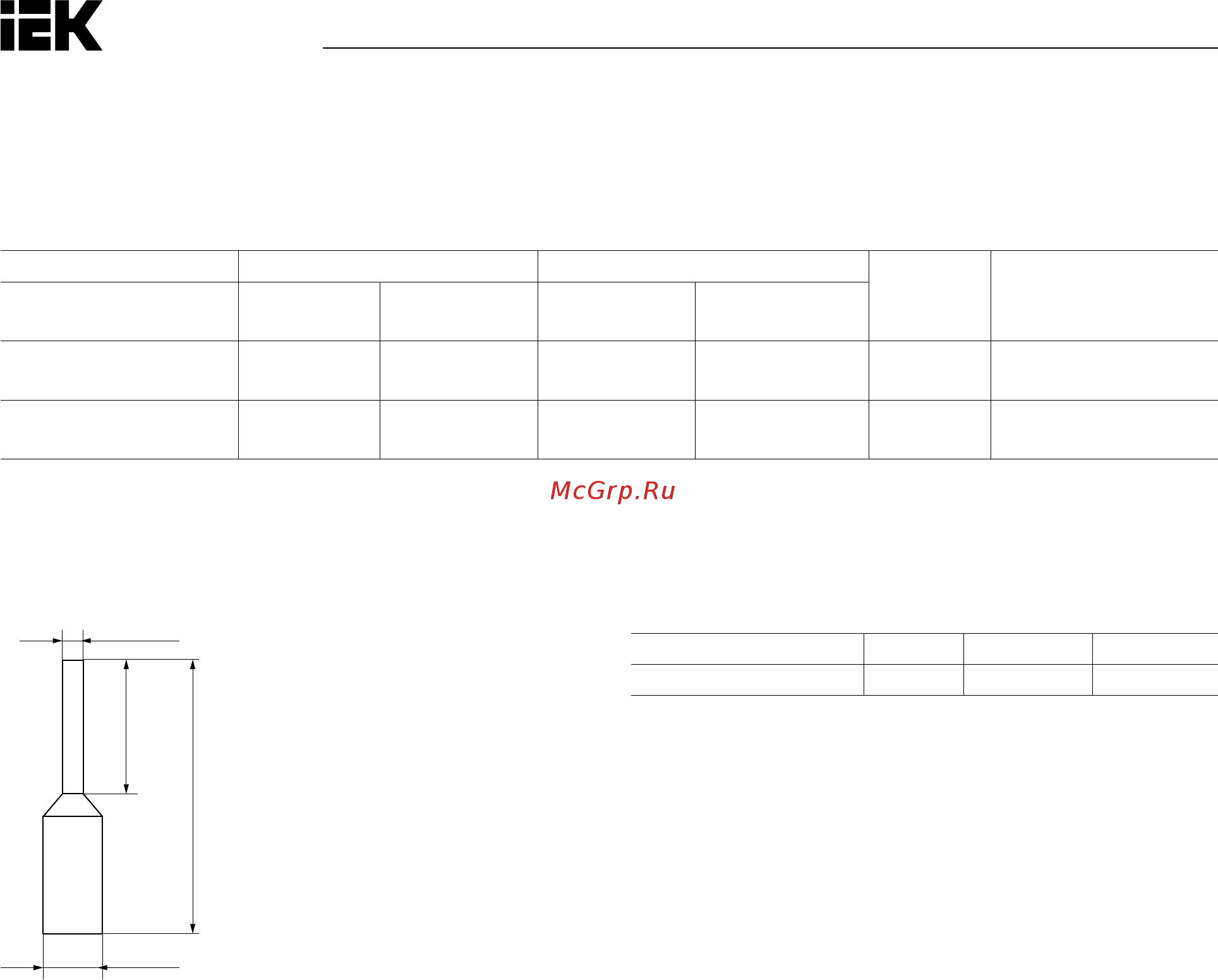

4.3.4 Контактные зажимы
Всегда следует использовать обжимные наконечники с изолированным фланцем. См. размеры в таблице
4.3.3.2.
Таблица 4.3.3.2
Сечение кабеля, мм
2
L, мм d1, мм d2, мм
0,5 14 1,1 2,5
Ød1
Ø d2
6
L
