Gree GMV HR-II [11/88] Внутренние блоки
![Gree GMV HR-II [11/88] Внутренние блоки](/views2/1052469/page11/bgb.png)
11
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла
2.2.2 Y-образные разветвители для наружных блоков
Система охлаждения на R410A
Суммарный индекс производительности
наружных блоков
Модель
Y-образный разветвитель
224≤C≤960 ML01R
960≤C ML02R

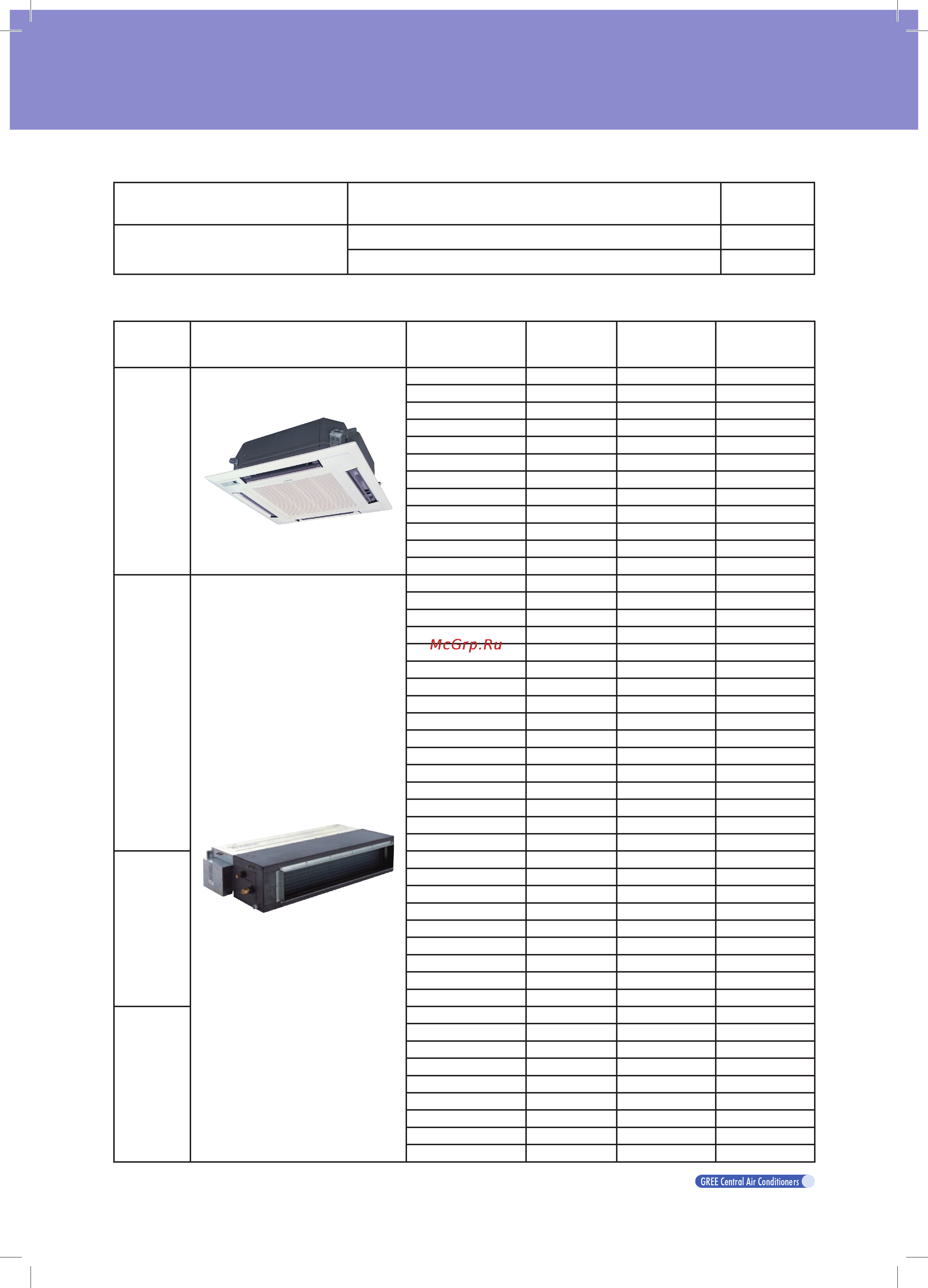

2.3 ВНУТРЕННИЕ БЛОКИ
Тип Внешний вид Модель
Индекс
произво-
дительности
Холодопроиз-
водительность
(кВт)
Теплопроиз-
водительность
(кВт)
4-х поточный кассетный тип
GMV-Rh28T/Na-K 28 2,8 3,2
GMV-Rh36T/Na-K 36 3,6 4,0
GMV-Rh45T/Na-K 45 4,5 5,0
GMV-Rh50T/Na-K 50 5,0 5,8
GMV-Rh56T/Na-K 56 5,6 6,3
GMV-Rh63T/Na-K 63 6,3 7,0
GMV-Rh71T/Na-K 71 7,1 8,0
GMV-Rh80T/Na-K 80 8,0 8,8
GMV-Rh90T/Na-K 90 9,0 10,0
GMV-Rh100T/Na-K 100 10,0 11,0
GMV-Rh112T/Na-K 112 11,2 12,5
GMV-Rh125T/Na-K 125 12,5 13,5
Канальный тип, стандартное исполнение
GMV-Rh22P/Na-K 22 2,2 2,5
GMV-Rh25P/Na-K 25 2,5 3,0
GMV-Rh28P/Na-K 28 2,8 3,2
GMV-Rh32P/Na-K 32 3,2 3,6
GMV-Rh36P/Na-K 36 3,6 4,0
GMV-Rh40P/Na-K 40 4,0 4,5
GMV-Rh45P/Na-K 45 4,5 5,0
GMV-Rh50P/Na-K 50 5,0 5,5
GMV-Rh56P/Na-K 56 5,6 6,3
GMV-Rh63P/Na-K 63 6,3 7,0
GMV-Rh71P/Na-K 71 7,1 8,0
GMV-Rh80P/Na-K 80 8,0 8,8
GMV-Rh90P/Na-K 90 9,0 10,0
GMV-Rh100P/Na-K 100 10,0 11,0
GMV-Rh112P/Na-K 112 11,2 12,5
GMV-Rh125P/Na-K 125 12,5 13,5
Канальный тип высоко-
го давления (со встроен-
ным электронным расши-
рительным клапаном)
GMV-Rh22PS/Na-K 22 2,2 2,5
GMV-Rh28PS/Na-K 28 2,8 3,2
GMV-Rh36PS/Na-K 36 3,6 4,0
GMV-Rh45PS/Na-K 45 4,5 5,0
GMV-Rh56PS/Na-K 56 5,6 6,3
GMV-Rh71PS/Na-K 71 7,1 8,0
GMV-Rh90PS/Na-K 90 9,0 10,0
GMV-Rh112PS/Na-K 112 11,2 12,5
GMV-Rh140PS/Na-K 140 14,0 15,0
Канальный тип высокого
давления
GMV-Rh22P/NaB-K 22 2,2 2,5
GMV-Rh28P/NaB-K 28 2,8 3,2
GMV-Rh36P/NaB-K 36 3,6 4,0
GMV-Rh45P/NaB-K 45 4,5 5,0
GMV-Rh56P/NaB-K 56 5,6 6,3
GMV-Rh71P/NaB-K 71 7,1 8,0
GMV-Rh90P/NaB-K 90 9,0 10,0
GMV-Rh112P/NaB-K 112 11,2 12,5
GMV-Rh140P/NaB-K 140 14,0 15,0
