23
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла
5.1 ПРЕДОСТОРОЖНОСТИ ПРОТИВ УТЕЧЕК ХЛДАГЕНТА
Помещения, где устанавливаются системы кондиционирования, должны быть устроены так, чтобы
в случае утечки хладагента, его концентрация в воздухе не превысила установленного предельного
значения.
Применяемый в кондиционерах этой серии фреон R410A безопасен: он не токсичен и не горюч в от-
личие от аммиака. Однако, так как он тяжелее воздуха, высокая концентрация хладагента означает
снижение концентрации кислорода, что создает опасность удушья. На практике вероятность удушья
в результате утечки фреона R410A близка к нулю. С тенденцией увеличения числа высотных зданий
в современном строительстве, установка мультизональных систем кондиционирования приобретает
все большую актуальность в связи с необходимостью эффективного использования площадей, инди-
видуального регулирования в каждой зоне, экономии энергии за счет сокращения выработки тепла
снижения потребляемой мощности и т.д.
С точки зрения техники безопасности важно, что в мультизональной системе содержится гораздо
больше хладагента, чем в традиционном кондиционере, обслуживающем одно помещение. Если один
из внутренних блоков мультизональной системы установлен в небольшом помещении, необходимо
выбрать соответствующую модель кондиционера и принять при монтаже необходимые меры, чтобы
не допустить возникновения опасной концентрации хладагента в случае утечки (а также предусмо-
треть экстренные меры по защите людей).
В помещениях, в которых концентрация может достичь опасного уровня, необходимо предусмо-
треть проемы для перетекания воздуха в соседние помещения или предусмотреть механическую вен-
тиляцию с датчиком утечки хладагента.
5.1.1 Предельная концентрации фреона R410A для мультизональных систем кондициониро-
вания воздуха
Предельная концентрация фреона R410A – это такая максимальная концентрация газа в аварий-
ной ситуации, при которой здоровью человека не будет нанесен ущерб. Предельная концентрация
для блока составляет 0,3 кг/м
3
(что означает количество хладагента по массе в 1 м
3
воздуха).
Внутренний
блок
Наружный блок

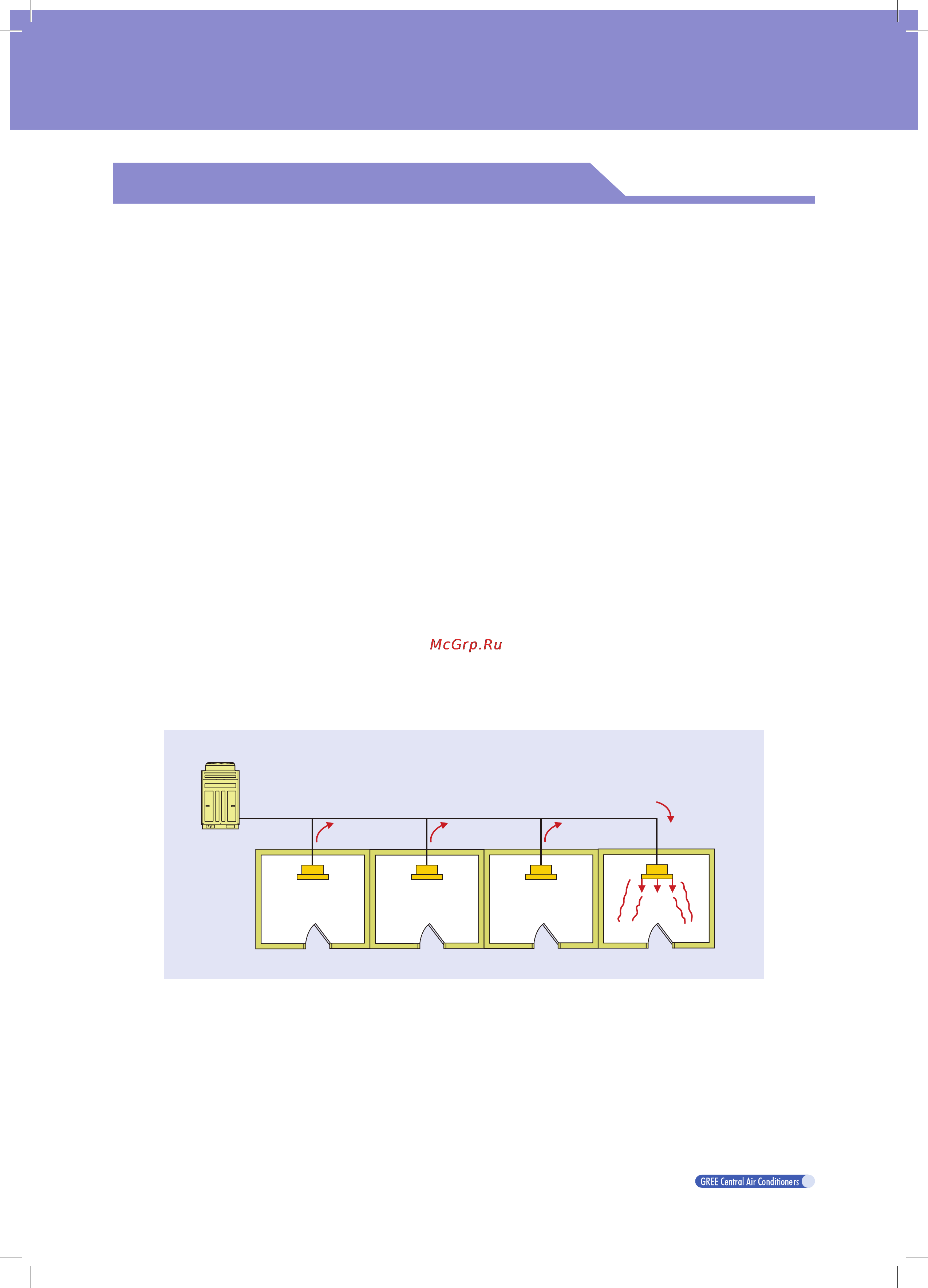

(Система № 1) Утечка фреона
5.1.2 Проверка утечки фреона
Расчет концентрации фреона приведен ниже:
1. Расчет количество фреона в каждой из систем
(Количество фреона наружного блока каждой системы) + (Количество фреона для дозаправки)
Фреон заправляется в наружный блок на заводе В соответствии с диаметром и длиной
жидкостной трубы
= Общее количество фреона в системе (кг)
