Gree GMV HR-II [41/88] Система удаленного мониторинга
![Gree GMV HR-II [41/88] Система удаленного мониторинга](/views2/1052469/page41/bg29.png)
41
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла
7.3 СИСТЕМА УДАЛЕННОГО МОНИТОРИНГА
7.3.1 Применение системы удаленного мониторинга
В качестве развития и совершенствования технологии производства и в целях решения задач ши-
рокого распространения центральных кондиционеров в зданиях и трудностями по их управлению и
обслуживанию, пользователям необходимо предоставить легкую и надежную в работе платформу
для ежедневного управления и обслуживания оборудования. Таким образом, система удаленного мо-
ниторинга, объединяющая в себе электронные средства связи и компьютерные технологии, разра-
ботана для сбора информации от оборудования и для мониторинга и управления блоков с большого
расстояния.

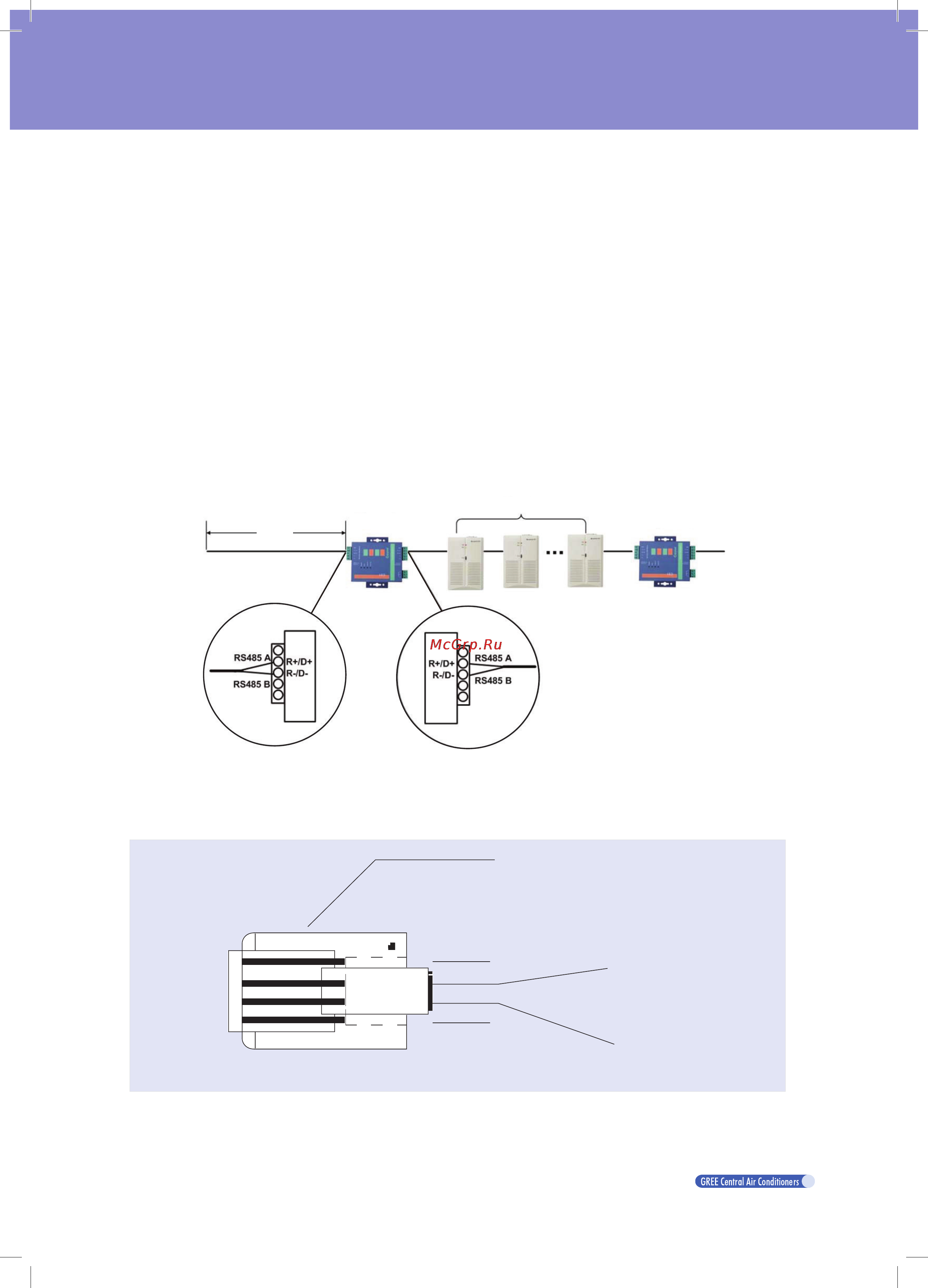

7.3.2 Подбор оборудования и установка
Примечание:
1. Адреса коммуникационных блоков не должны конфликтовать в одной системе.
2. Через каждые 800 м кабеля необходимо устанавливать ретранслятор (Repeater). Ретранслятор
необходимо устанавливать также через каждые 30 коммуникационныхблоков в системе.
800 м
Ретранслятор
30 шт
Ретранслятор
3. Между управляющим и силовым кабелем должно быть расстояние не менее 15 см.
4. Линии А и В интерфейса RS 485 должны соответствовать при подключении линиям А и В.
5. Для подключения можно использовать телефонный разъем.
телефонный разъем
4х контактный телефонный разъем
Линия А интерфейса 485
Линия В интерфейса 485
