6
Технико-коммерческий каталог

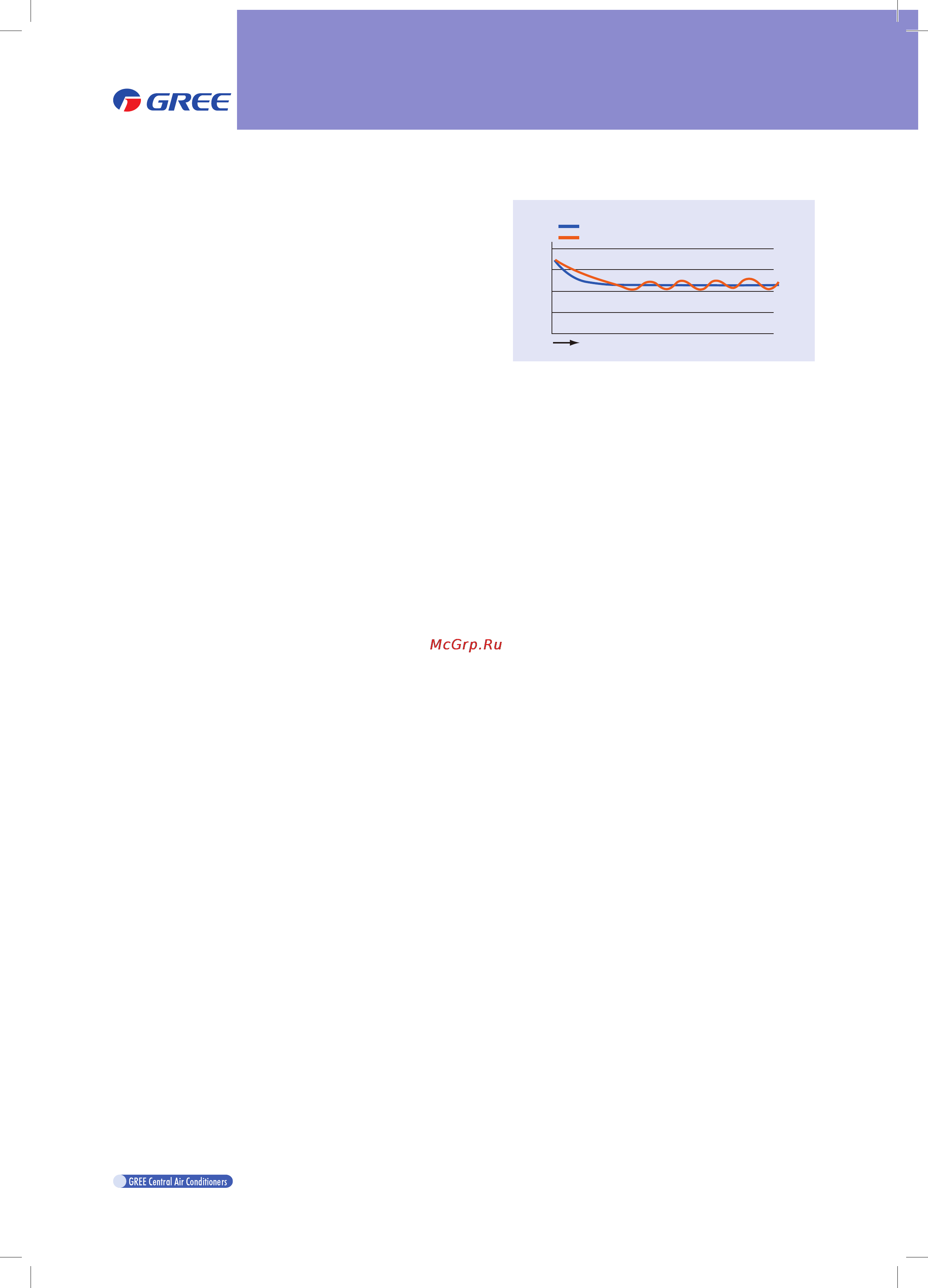

Время
Температура
воздуха
(Охлаждение)
Система GMV (GREE ПИД регулирование)
Система управления ON/OFF (2,5HP)
Интеллектуальное управление
Благодаря системе интеллектуального управления
с регулируемым расходом хладагента GREE GMV про-
изводительность системы может составлять от 10%
до 100% полной мощности в зависимости от нагрузки.
Система интеллектуального управления с регулируе-
мым расходом хладагента динамично увеличивает или
уменьшает мощность охлаждения, поддерживая таким
образом температуру и влажность воздуха в комфорт-
ном диапазоне.
Электронный расширительный клапан реагирует на
изменения нагрузки внутренних блоков и постоянно
контролирует расход хладагента. Таким образом, с си-
стемой GMV мы можем получить практически посто-
янную комнатную температуру без перепадов темпера-
тур, что происходит с обычными ON / OFF системами
управления. ПИД регулирование высочайшего уров-
ня поддерживает комнатную температуру в диапазоне
±0,5 °С от заданной температуры.
Широкое применение системы управления
Возможности интеллектуальной системы управ-
ления:
• Возможность централизованного управления
(функция недельного таймера)
• Возможность мониторинга системы
• Индивидуальный беспроводной и проводной
пульт дистанционного управления внутренних
блоков
• Зональная система мониторинга
• Зональная система управления
