19
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла
3. Коэффициент корректировки производительности по перепаду высот между наружным и вну-
тренним блоками.
Перепад высот между наруж-
ным и внутренним блоками.
5 10 15 20 25 30 35 40 45 50
Значение коэффициента 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10
4.3.2 Методика расчета теплопроизводительности
Требуемая теплопроизводительность = Теплопроизводительность х Коэф.1 х (Коэф.2 – Коэф.3)

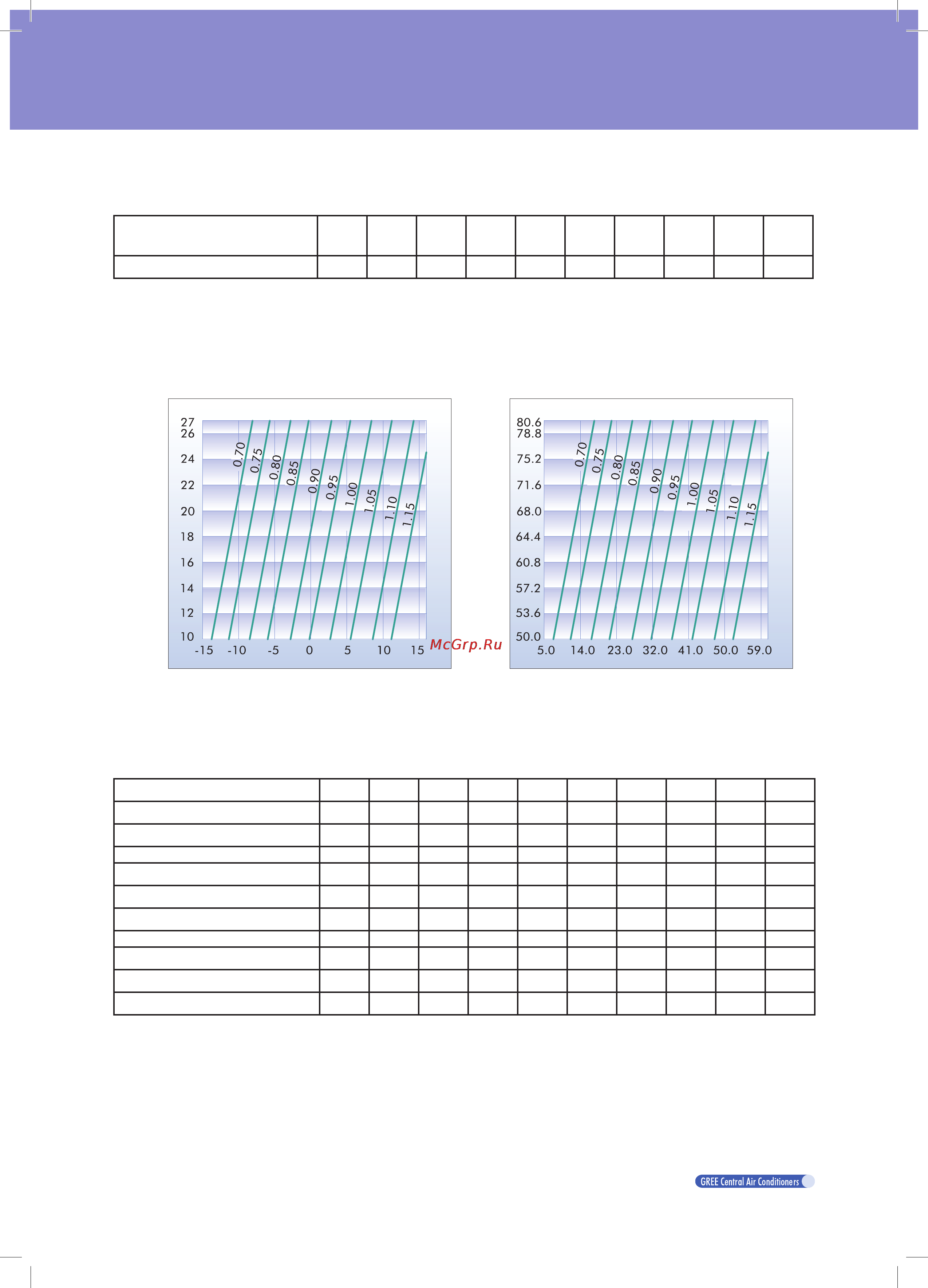

1. Коэффициент корректировки производительности по температуре воздуха
Наружная температура воздуха
по сухому термометру, °С
Наружная температура воздуха
по влажному термометру, °С
Наружная температура воздуха
по влажному термометру, °F
Наружная температура воздуха
по сухому термометру, °F
2. Коэффициент корректировки производительности по длине труб между наружным и внутренним
блоками.
Эквивалентная длина труб (м) 5 10 15 20 25 30 35 40 45 50
Эквивалентная длина труб (фут) 16,4 32,8 49,2 65,6 82 98,4 114,8 131,2 147,6 164
Значение коэффициента 1,0 1,0 1,0 1,0 1,0 0,995 0,995 0,99 0,99 0,99
Эквивалентная длина труб (м) 55 60 65 70 75 80 85 90 95 100
Эквивалентная длина труб (фут) 180,4 196,8 213,2 229,6 246,0 262,4 278,8 295,2 311,6 328,0
Значение коэффициента 0,985 0,985 0,985 0,98 0,98 0,98 0,975 0,975 0,975 0,965
Эквивалентная длина труб (м) 105 110 115 120 125 130 135 140 145 150
Эквивалентная длина труб (фут) 344,4 360,8 377,2 393,6 410,0 426,4 442,8 459,2 475,6 492,0
Значение коэффициента 0,965 0,965 0,96 0,96 0,96 0,955 0,955 0,95 0,95 0,95
а. Методика расчета эквивалентной длины трубы
Эквивалентная длина трубы = реальная длина трубы между дальним внутренним блоком и наруж-
ным блоком + количество отводов 90° между наружным блоком и дальним внутренним блоком X экви-
валентную длину трубы для отвода 90° (см. таблицу ниже) + количество разветвителей между наруж-
ным блоком и дальним внутренним блоком X эквивалентную длину трубы для разветвителя.
b. Методика расчета эквивалентной длины трубы для отвода 90°
