Gree GMV HR-II [29/88] Допустимая длина перепад высот фреоновой трассы
![Gree GMV HR-II [29/88] Допустимая длина перепад высот фреоновой трассы](/views2/1052469/page29/bg1d.png)
29
Инверторная мультизональная система VRF с компрессором постоянного тока и рекуперацией тепла

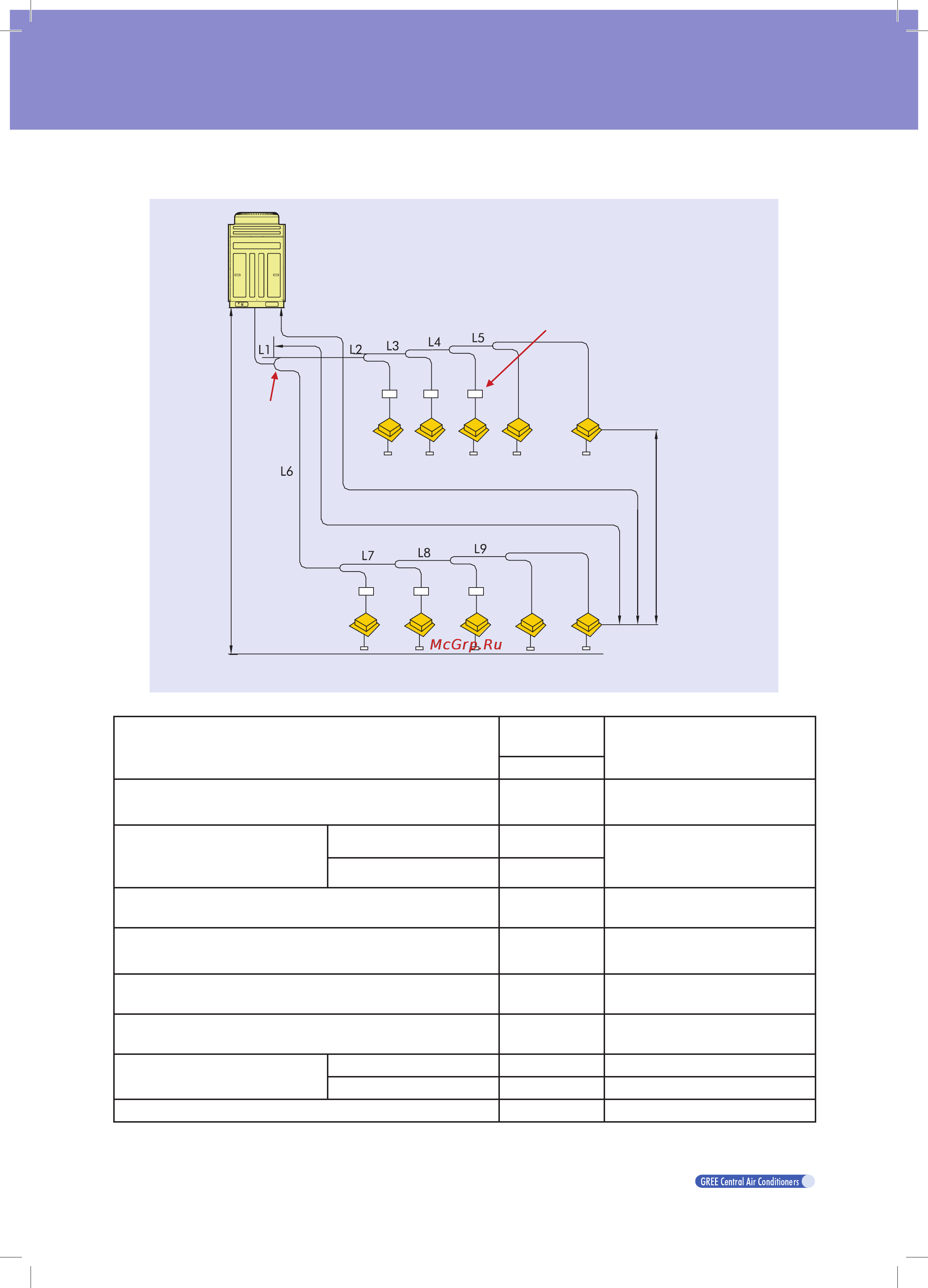

5.3 ДОПУСТИМАЯ ДЛИНА/ПЕРЕПАД ВЫСОТ ФРЕОНОВОЙ ТРАССЫ
Наружный блок
Перепад высот между внутренним и наружным блоком Н ≤ 50 м
1й раз
ветви
тель
Внутренний блок
Внутренний блок
Блок распределения потоков
Блок расшири
тельного клапана
(только охлаждение)
Перепад высот
между внутренними блокам и Н
Эквивалентная длина трубы для разветвителя составляет 0,5 м
Эквивалентная длина труб от наружного блока
до самого удаленного внутреннего
Эквивалентная длина труб от 1го разветвителя
до последнего внутреннего блока
l m n o p
g h i j k
d e f
a b c
Допустимое
значение
Участки трассы
м/фут
Общая длина трассы (фактическая длина жидкостной трубы) 500/1640
L1+L2+L3+L4+L5+L6+L7+a+b+c
+d+e+f+g+h+j+k+l+m+n+o+p
Максимальная длина трассы от
наружного блока до самого уда-
ленного внутреннего
Фактическая 150/492
L1+L6+L7+L8+L9+p
Эквивалентная 175/574
Максимальная эквивалентная длина трассы от наружного
блока до 1-ого разветвителя
85/278,8 L1
Максимальная эквивалентная длина трассы от 1-ого развет-
вителя до самого удаленного внутреннего
40/131,2 L1+L4+L5+L6+p
Максимальная фактическая длина участков трассы между
внутренними блоками и соответствующими разветвителями
30/98,4 a+g,b+h,c+i,d+l,e+m,f+n,j,k,o,p
Максимальная фактическая длина участков трассы между
блоками расширительных клапанов и внутренними блоками
5/16,4 g,h,i,l,m,n
Перепад высот между наружным
и внутренним блоком
Фактическая 50/164 –
Эквивалентная 40/131,2 –
Перепад высот между внутренними блоками 15/49,2 –
