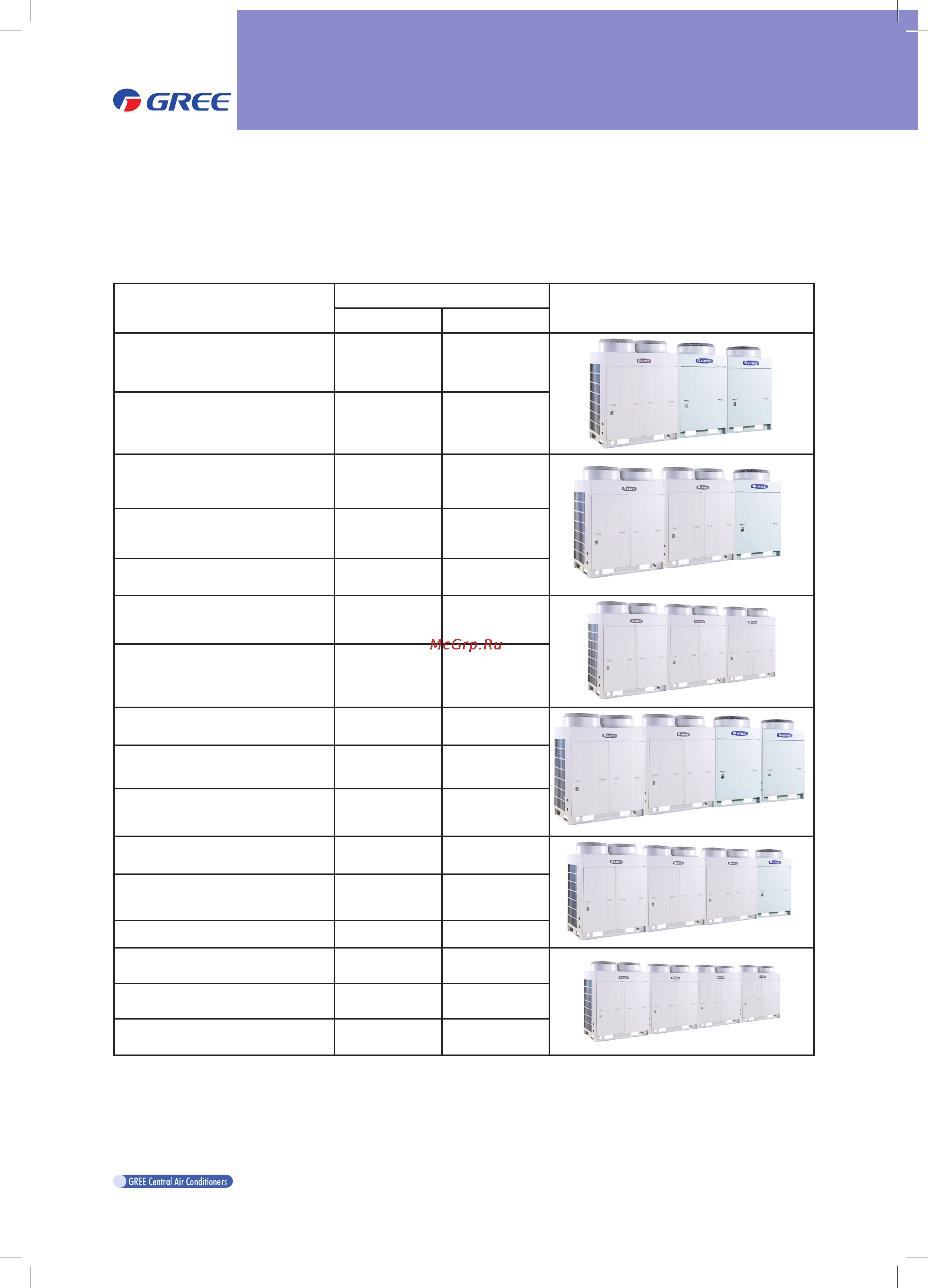

8
Технико-коммерческий каталог
Модель
Производительность (кВт)
Внешний вид
Охлаждение Нагрев
GMV-Pdhm960W3/Na-M 96,0 108,0
GMV-Pdhm1010W3/Na-M 101,0 113,0
GMV-Pdhm1070W3/Na-M 107,0 119,0
GMV-Pdhm1130W3/Na-M 113,0 126,5
GMV-Pdhm1180W3/Na-M 118,0 131,5
GMV-Pdhm1250W3/Na-M 125,0 138,5
GMV-Pdhm1300W3/Na-M 130,0 145,0
GMV-Pdhm1350W3/Na-M 135,0 150,0
GMV-Pdhm1410W4/Na-M 141,0 158,0
GMV-Pdhm1460W4/Na-M 146,0 163,0
GMV-Pdhm1515W4/Na-M 151,5 169,0
GMV-Pdhm1580W4/Na-M 158,0 176,5
GMV-Pdhm1630W4/Na-M 163,0 181,5
GMV-Pdhm1700W4/Na-M 170,0 187,5
GMV-Pdhm1750W4/Na-M 175,0 195,0
GMV-Pdhm1800W4/Na-M 180,0 200,0
