32
Технико-коммерческий каталог
Диаметр медных труб между наружным блоком и первым разветвителем должен быть равен диа-
метру соединительных патрубков наружного блока.
Примечание:
1. Для наружного блока с общей установленной мощностью менее 20,0 кВт. Если длина от наруж-
ного блока до самого дальнего внутреннего блока более 50 м, то в качестве жидкостной трубы и га-
зовых труб высокого и низкого давления газа от наружного блока до первого разветвителя внутрен-
них блоков необходимо использовать трубы большего размера. Максимальный диаметр должен быть
более 54,1 мм.
2. Для наружного блока с общей установленной мощностью более или равной 20,0 кВт и менее 60,0
кВт. Если длина труб от наружного блока до самого дальнего внутреннего блока более 70 м, то в ка-
честве жидкостной трубы и газовых труб высокого и низкого давления газа от наружного блока до
первого разветвителя внутренних блоков необходимо использовать трубы большего размера. Макси-
мальный диаметр должен быть более 54,1 мм.
Если наружный блок является модулем параллельной системы, и если длина от первого разветви-
теля наружного блока до самого дальнего внутреннего блока больше или равна 70 м, то в качестве
жидкостной трубы и газовых труб высокого и низкого давления газа от первого разветвителя наруж-
ного блока до первого разветвителя внутреннего блока необходимо использовать трубы большего
размера. Максимальный диаметр должен быть более 54,1 мм.
3. Для наружного блока с общей установленной мощностью более 60,0 кВт. Если наружный блок
является блоком одноблочной или одномодульной системы, и если длина от наружного блока до даль-
него внутреннего блока более 90 м, то в качестве жидкостной трубы и газовых труб высокого и низ-
кого давления газа от наружного блока до первого разветвителя внутренних блоков необходимо ис-
пользовать трубы большего размера. Максимальный диаметр должен быть более 54,1 мм.
Если наружный является модулем параллельной системы, и если длина первого разветвителя на-
ружного блока до самого дальнего внутреннего блока больше или равна 90 м, то в качестве жидкост-
ной трубы и газовых труб высокого и низкого давления газа от первого разветвителя наружного бло-
ка до первого разветвителя внутреннего блока необходимо использовать трубы большего размера.
Максимальный диаметр должен быть более 54,1 мм.

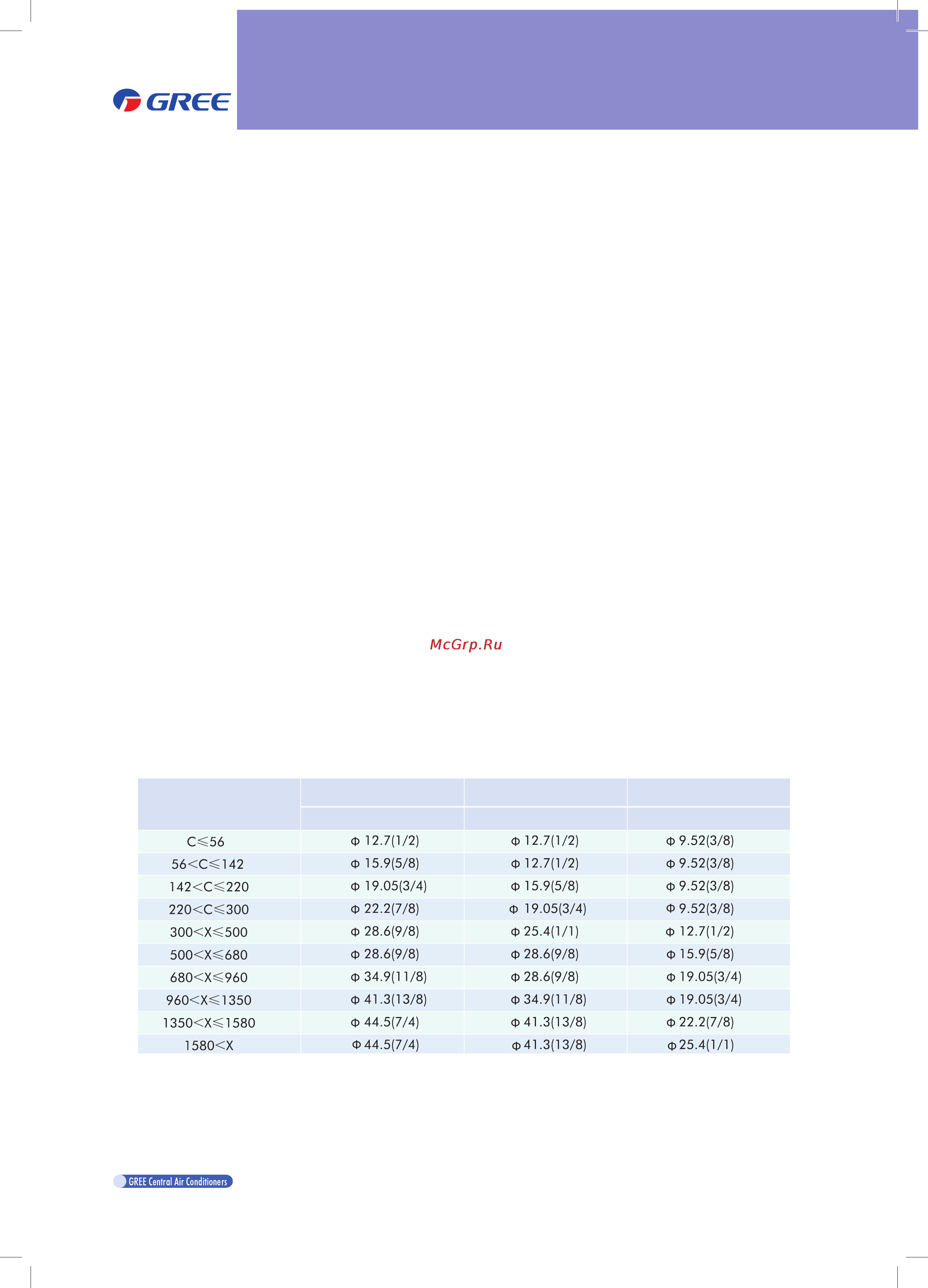

5.4.2 Размер труб между разветвителями
мм (дюйм) мм (дюйм) мм (дюйм)
Газовая труба
высокого давления
Газовая труба
низкого давления
Жидкостная труба
Суммарный индекс
производительности внутренних
блоков после разветвителя
