36
Технико-коммерческий каталог

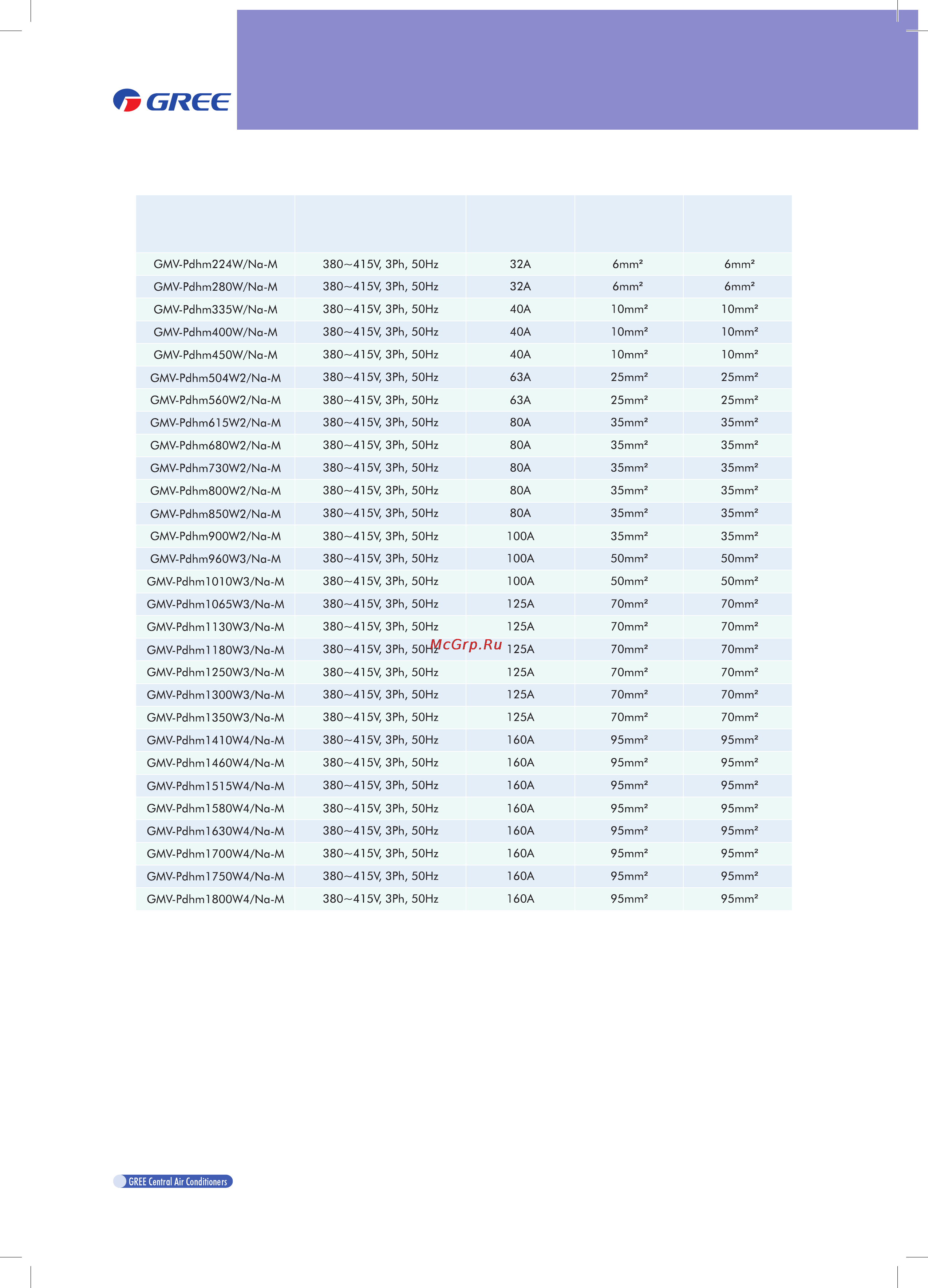

6.2.2 Подбор питающего кабеля и автоматического выключателя для блоков
Минимальное
сечение жилы
питающего кабеля
Модель
Параметры
электропитания
Номинальный ток
автоматического
выключателя
Минимальное
сечение жилы
кабеля заземления
•Определитеразмерпроводадлявнутреннегоблокавсоответствиисчисломпоследующихсвяз-
ных внутренних блоков.
•Выборсеченияипрокладку кабеля следует проводить в соответствиисдействующими нацио-
нальными нормами и правилами.
Примечание:
В таблице указаны параметры проводов от распаячной коробки до наружного блока при парал-
лельном электрическом подключении внутренних блоков, как показано на рисунке выше. Падение на-
пряжения при этом принимается не более 2%. Если длина проводов будет превышать длину, указан-
ную в таблице, выберите толщину провода в соответствии с национальными стандартами электриче-
ской проводки.
