12

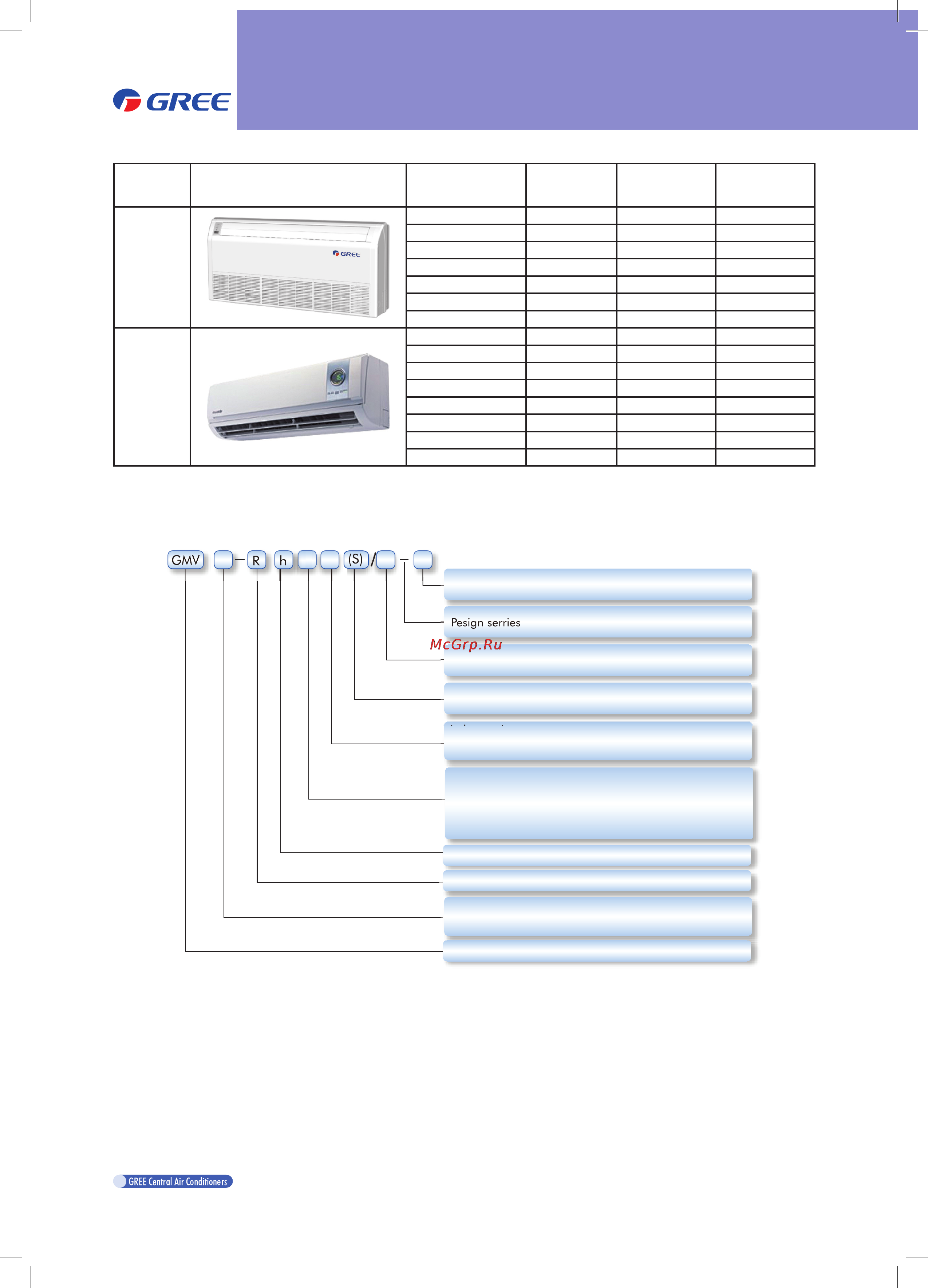

Технико-коммерческий каталог
Тип Внешний вид Модель
Индекс
произво-
дительности
Холодо произ-
водительность
(кВт)
Теплопроиз-
водительность
(кВт)
Напольно-
потолочный тип
GMV-Rh28Zd/Na-K 28 2,8 3,2
GMV-Rh36Zd/Na-K 36 3,6 4,0
GMV-Rh50Zd/Na-K 50 5,0 5,5
GMV-Rh71Zd/Na-K 71 7,1 8,0
GMV-Rh90Zd/Na-K 90 9,0 10,0
GMV-Rh112Zd/Na-K 112 11,2 12,5
GMV-Rh125Zd/Na-K 125 12,5 13,5
Настенный тип
GMV-Rh22G/Na-K 22 2,2 2,5
GMV-Rh28G/Na-K 28 2,8 3,2
GMV-Rh36G/Na-K 36 3,6 4,0
GMV-Rh45G/Na-K 45 4,5 5,0
GMV-Rh50G/Na-K 50 5,0 5,5
GMV-Rh56G/Na-K 56 5,6 6,3
GMV-Rh71G/Na-K 71 7,1 8,0
GMV-Rh80G/Na-K 80 8,0 8,8
Формула перевода величин: 1 кВт = 3,412 Btu/час
(1) Номенклатура
Питание:
К: 220~240В, 1Ф~50Гц
Хладагент
Na: R410A
Без обозначения: без дренажной помпы
S: встроенная дренажная помпа
Внутренний блок
G: настенный тип P: канальный тип Т: кассетный тип
Zd: напольнопотолочный тип
Номинальная холодопроизводительность
22:2,2 кВт 25:2,5 кВт 28:2,8 кВт 32:3,2 кВт 36:3,6 кВт
40:4,0 кВт 45:4,5 кВт 50:5,0 кВт 56:5,6 кВт 63:6,3 кВт
71:7,1 кВт 80:8,0 кВт 90:9,0 кВт 100:10,0 кВт
112:11,2 кВт 125:12,5 кВт
Рекуперация
Многотрубная
Код модели
L: Только охлаждение
Без обозначения: Тепловой насос
Мультизональная система производства GREE
(2) Расчетные условия
Охлаждение: Внутренняя температура: 27°C(81 °F) DB/19°C(66,6°F) WB
Наружная температура: 35°C(95,4°F) DB/24°C(75,6°F) WB
Нагрев: Внутренняя температура: 20°C(68 °F) DB/15°C(59°F) WB
Наружная температура: 7°C(45°F) DB/6°C(43°F) WB
Охлаждение и нагрев:
Внутренняя температура при охлаждении: 27°C(81 °F) DB/19°C(66,6°F) WB
Внутренняя температура при нагреве: 20°C(68 °F) DB/15°C(59°F) WB
Наружная температура: 7°C(45°F) DB/6°C(43°F) WB
